石油井口2-1/16翼阀结构设计

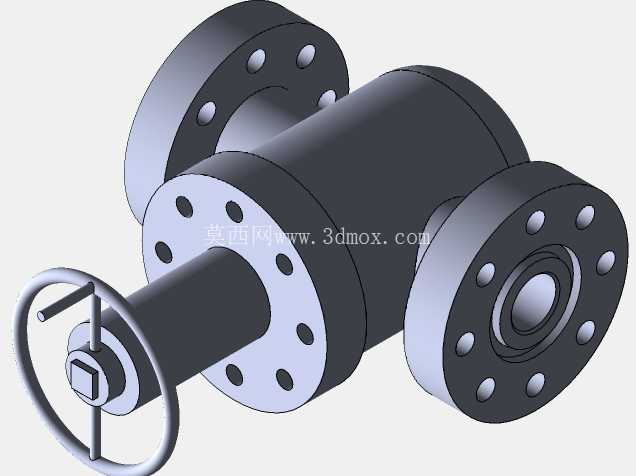

　　在油气钻采现场的井口装置管汇系统中，这类2-1/16规格的翼阀是采油树侧翼管线上的核心控制部件，主要承担井口产出介质的通断调节、作业时的管路截流、压力测试时的通路隔离功能，日常生产中可配合主阀实现单井产出流的分路管控，修井作业时能可靠截断侧翼管线，防止井内介质外泄，是保障井口作业安全、维持生产流程稳定的关键承压部件。从结构设计逻辑来看，该阀采用法兰式两端连接结构，两侧法兰的螺栓孔位、密封面尺寸完全匹配API 6A井口设备的标准连接规范，安装时可直接与同压力等级的井口三通、节流管汇对接，无需额外加工过渡连接件，法兰端面的密封槽适配标准钢圈密封，能在高压工况下实现可靠的金属密封，避免介质渗漏。

　　顶部采用手轮驱动结构，手轮直径经过扭矩匹配设计，现场操作人员无需借助加力杆即可完成阀门的启闭操作，阀杆采用明杆结构设计，可通过阀杆的伸出长度直观判断阀门的启闭状态，避免现场误操作。阀体内部的流道采用等径直通设计，介质流经时的流阻更小，可减少产出液中固相颗粒对阀体内壁的冲蚀，延长阀门的井下服役周期，阀瓣与阀座的密封面采用堆焊硬质合金的设计，能耐受含砂产出液的长期冲刷，密封面的配合精度经过研磨处理，低压状态下也能实现可靠密封。建模过程中，首先以法兰密封面为装配基准，确定两侧法兰的同轴度公差，保证安装时法兰螺栓孔的对位精度，避免安装时出现偏斜导致密封失效；其次对阀杆的升降行程做了参数化约束，手轮转动圈数与阀瓣的升降行程严格匹配，完全还原实际阀门的启闭行程比例；阀体上的连接螺栓、压盖等紧固件均按标准件库的对应规格建模，装配关系完全符合实际装配逻辑，可直接用于井口装置的装配干涉检查、操作空间校核。

　　从安装边界来看，该阀的手轮操作空间预留充足，手轮外缘到阀体中心线的距离满足现场单人操作的空间需求，两侧法兰的端面距、螺栓孔分布圆直径均符合2-1/16通径压力级阀门的标准尺寸，安装时无需调整周边管汇的位置即可直接替换同规格旧阀，阀体底部的结构轮廓不会与井口其他部件发生干涉，手轮的高度位置也适配井口操作平台的常规操作高度，操作人员站在平台上即可轻松完成启闭操作。在实际工况适配性上，该阀的整体结构强度经过承压仿真验证，阀体壁厚满足对应压力等级的强度要求，阀杆的抗拉、抗扭强度可满足高压差下的启闭操作需求，阀体外部的加强筋布置在流道转弯、法兰连接等应力集中位置，可有效降低承压时的结构应力，避免长期承压出现阀体变形。

　　这类翼阀除了用于常规采油井口的侧翼管控，还可在压裂作业、洗井作业时作为临时通路的控制阀门，其直通流道的设计也能适配压裂液、洗井液等大排量介质的通过需求，不会出现过大的节流压降，手轮驱动的结构无需外接动力源，在野外无供电的井场也可正常操作，完全匹配油气生产现场的作业环境特点。建模时对阀体的铸造圆角、加工退刀槽等工艺结构都做了还原，可直接用于后续的工程图导出、铸造工艺参考，装配体的配合关系完全按照实际装配顺序设置，可用于新入职设计人员的阀门结构拆解学习，也可作为井口装置整体装配仿真的子部件使用，帮助设计人员在整体布局时校核阀门安装后的操作空间、拆装空间，避免整体设计完成后出现阀门操作干涉、拆装困难的问题。
