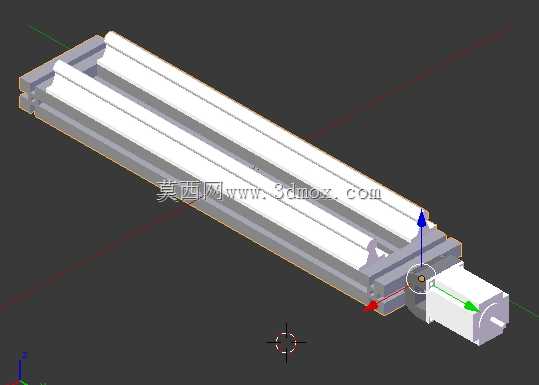

NEMA23标准数控Z轴直线滑台结构

　　在桌面级数控加工设备、小型自动化点位作业工位的搭建中，Z轴进给单元的刚性、行程匹配度与安装兼容性，直接决定整套设备的加工精度与运行稳定性，这款适配NEMA23规格电机的Z轴滑台结构，正是针对小负载垂直进给场景做的定向结构设计。从实际应用场景来看，这类滑台常被用于小型数控雕刻机的刀具进给轴、桌面级点胶设备的升降作业端、小型检测工位的探针位移驱动单元，也可搭配同规格XY轴模组组成三坐标运动平台，完成轻负载下的直线往复进给动作，垂直安装状态下可承载3-5kg的作业端负载，满足小型加工、装配、检测类设备的Z向运动需求。

　　从结构设计思路来看，整个滑台采用一体化挤压铝型材作为主体基座，型材截面自带两条平行的直线导轨安装基准面，加工时仅需一次装夹即可完成导轨安装位、丝杆支撑位、侧边安装槽的精加工，从根源上降低多工序装夹带来的形位公差，保证导轨与传动丝杆的平行度控制在0.02mm/100mm以内，避免运行过程中出现卡滞、爬行问题。滑台的传动部分采用T型丝杆配合消间隙螺母的结构，相比滚珠丝杆成本更低，同时具备一定的自锁能力，垂直安装时即使设备断电，滑台也不会因负载自重出现下滑，省去了额外的抱闸机构成本，适配NEMA23规格的步进电机安装位，电机安装座与型材基座直接刚性连接，电机输出轴通过联轴器与丝杆直连，传动链路短，反向间隙可控制在0.05mm以内，满足小型数控设备的进给精度要求。

　　滑台的滑动部分采用双列直线光轴配合直线轴承的配置，两根平行光轴分别嵌入型材基座的对应安装槽内，通过顶丝固定消除轴向窜动，滑台滑块通过四个直线轴承与光轴配合，运动过程中侧向受力均匀，可承受一定的切削反作用力，不会出现偏载卡滞的问题。滑块表面预留了标准的T型安装槽与螺纹孔阵列，可直接固定雕刻机主轴、点胶阀、检测探针等作业端部件，无需额外加工转接板，降低设备搭建的加工成本。

　　从安装边界尺寸来看，这款滑台的型材主体宽度为60mm，整体厚度方向尺寸控制在45mm以内，侧边预留的标准铝型材槽道可直接通过T型螺母与同规格的XY轴滑台、设备机架连接，安装孔位完全兼容市面主流的NEMA23电机安装尺寸，电机端无需额外定制转接法兰，设备组装时可直接完成装配。滑台的有效行程可根据实际使用需求调整型材长度，常规款有效行程覆盖100mm到300mm区间，完全覆盖桌面级小型数控设备的Z向进给行程需求，运行过程中丝杆与光轴的润滑通道预留充足，日常维护时仅需定期在光轴与丝杆表面涂抹润滑脂即可，无需拆解主体结构，后期维护成本极低。

　　在结构细节处理上，滑台的两端设置了硬限位挡块，当滑块运行到行程极限位置时，挡块可直接阻挡滑块继续位移，避免滑块脱出导轨或丝杆螺母脱开，同时预留了光电限位开关的安装位，用户可根据自身控制需求加装原点、限位开关，实现设备的软限位与原点回归功能。滑台的整体重量控制在1.2kg每100mm行程，轻量化的结构不会给XY轴的传动带来过多额外负载，同时铝型材基座的散热性能优异，长时间连续运行时，传动部分产生的热量可通过型材快速散出，避免热变形影响进给精度。针对垂直安装的使用场景，滑台的丝杆支撑端采用双角接触球轴承配置，可承受垂直方向的轴向负载，避免丝杆在进给过程中出现轴向窜动，保证刀具进给时的深度一致性，加工过程中Z向的进刀深度误差可控制在0.1mm以内，满足木工、软金属雕刻、PCB板加工等场景的精度要求。
