农业灌溉用文丘里管肥料混合注肥装置

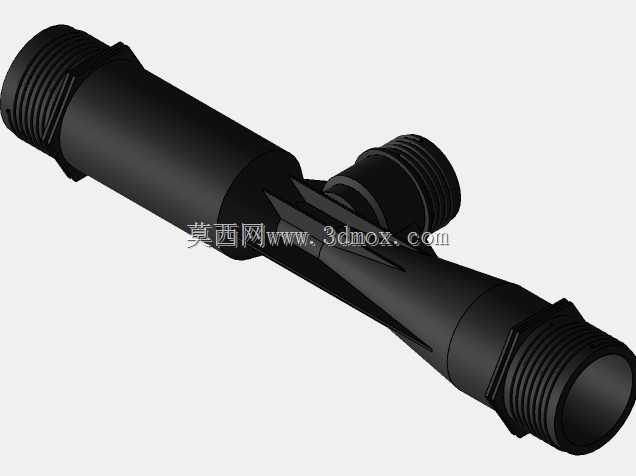

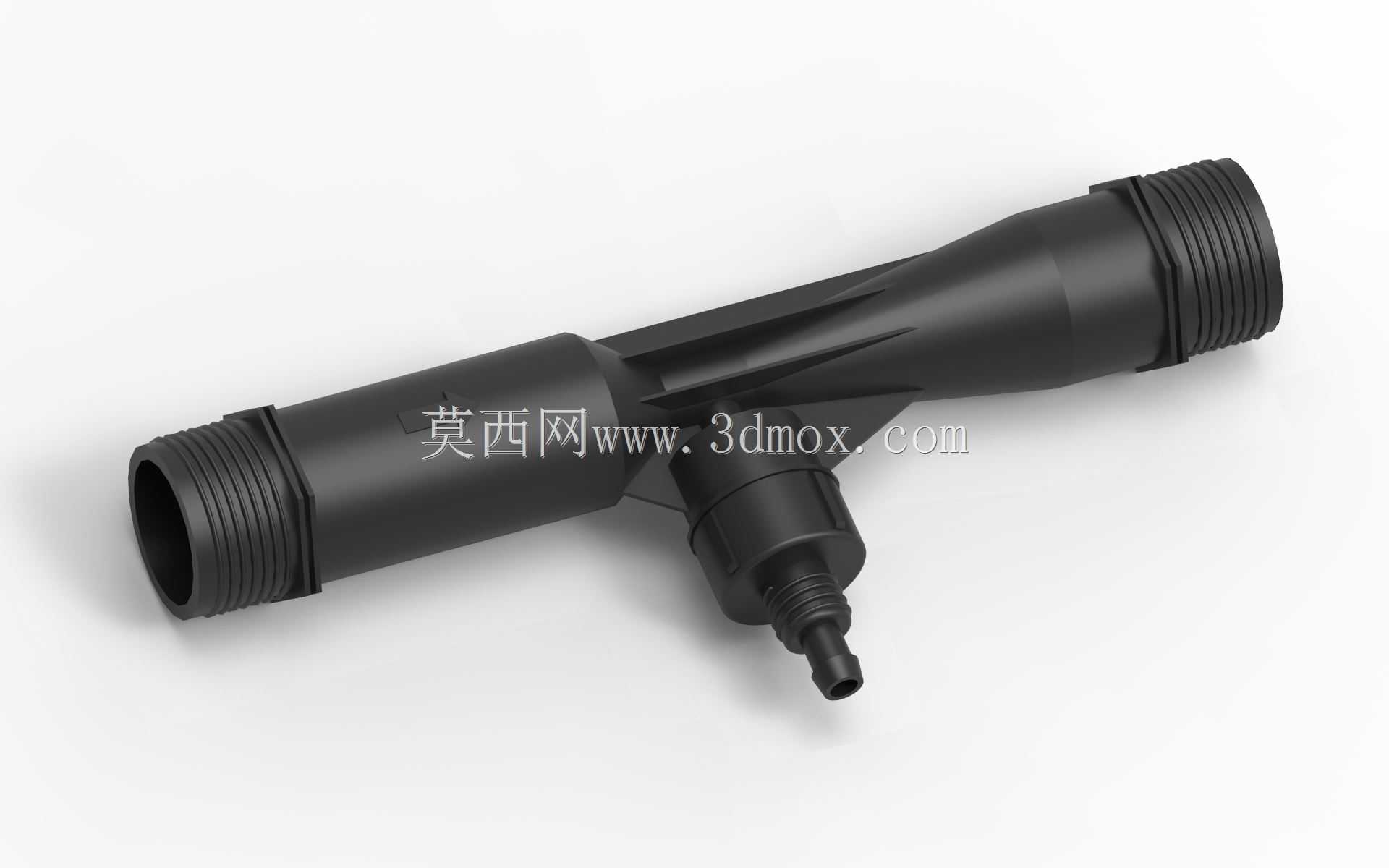

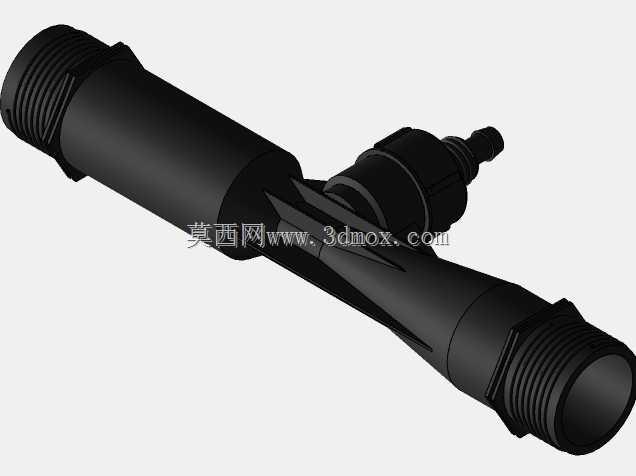

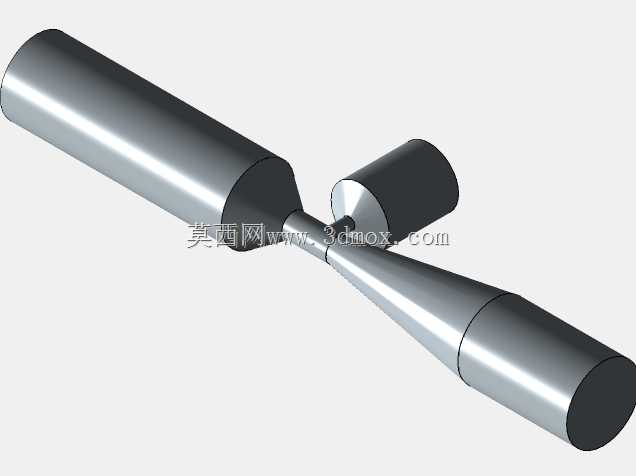

　　在大田滴灌、温室大棚水肥一体化、园林自动灌溉等实际作业场景中，这类文丘里结构的注肥部件是水肥混配管路里的核心功能件，不需要额外配置动力泵，仅依靠管路内水流过流产生的压差就能完成肥料溶液的自动抽吸与均匀混合，相比带动力的注肥设备，没有运动磨损件，日常运维的工作量极低，适配绝大多数低压灌溉管路的工况要求。从结构设计逻辑来看，主体采用渐变缩径再扩径的经典文丘里流道构型，进水端与出水端都设计了标准外螺纹接口，能够直接和同规格的灌溉PE管、PVC管路通过螺纹接头快速对接，侧方垂直引出的小口径接头是吸液接口，使用时通过软管连接到储肥桶液面以下，当主管道内有满足压损要求的水流通过时，喉道位置形成的负压会自动将肥料溶液抽吸到主水流中，

　　随灌溉水均匀输送到作物根区，整个混肥过程不需要额外搅拌，混合均匀度能满足常规作物施肥的农艺要求。做三维结构建模的时候，首先要确认主通路的通径匹配常用的灌溉管路规格，两端螺纹的长度要满足常规管接头的旋合深度要求，避免安装后出现密封不足漏水的问题；侧方吸液接口的位置要精准对准喉道的最低负压区，偏移量过大会直接降低吸肥效率，甚至出现无法吸液的情况。主体外壁做了多道轴向的加强筋结构，不是为了外观造型，是因为塑料材质注塑成型后，渐变变径的位置容易出现收缩变形，加强筋既可以提升管路承压能力，也能减少注塑过程中的翘曲变形，保证内壁流道的圆度，降低不必要的沿程水头损失。安装边界方面，该部件需要水平安装在主灌溉管路的施肥段，

　　进水端前方要加装过滤精度不低于80目的网式过滤器，避免水中的泥沙杂质堵塞喉道或者吸液口；吸液管路要加装流量调节阀，方便根据不同作物的施肥需求调整吸肥量，同时要在部件的进出水端加装截止阀，方便后期维护时截断管路，不需要排空整个灌溉系统的存水。实际选型时要注意，不同规格的文丘里注肥器对应的额定流量、工作压力范围有明确区间，要匹配灌溉系统的水泵扬程、灌区面积对应的总流量，避免出现压损过大导致末端灌水器出水压力不足，或者吸肥量达不到设计要求的情况。结构建模过程中，内壁的过渡曲面要做连续顺滑处理，不能有台阶或者锐角，否则会在局部产生涡流，既增加水头损失，也容易在涡流位置积存肥料残留，长期使用后出现流道堵塞的问题；

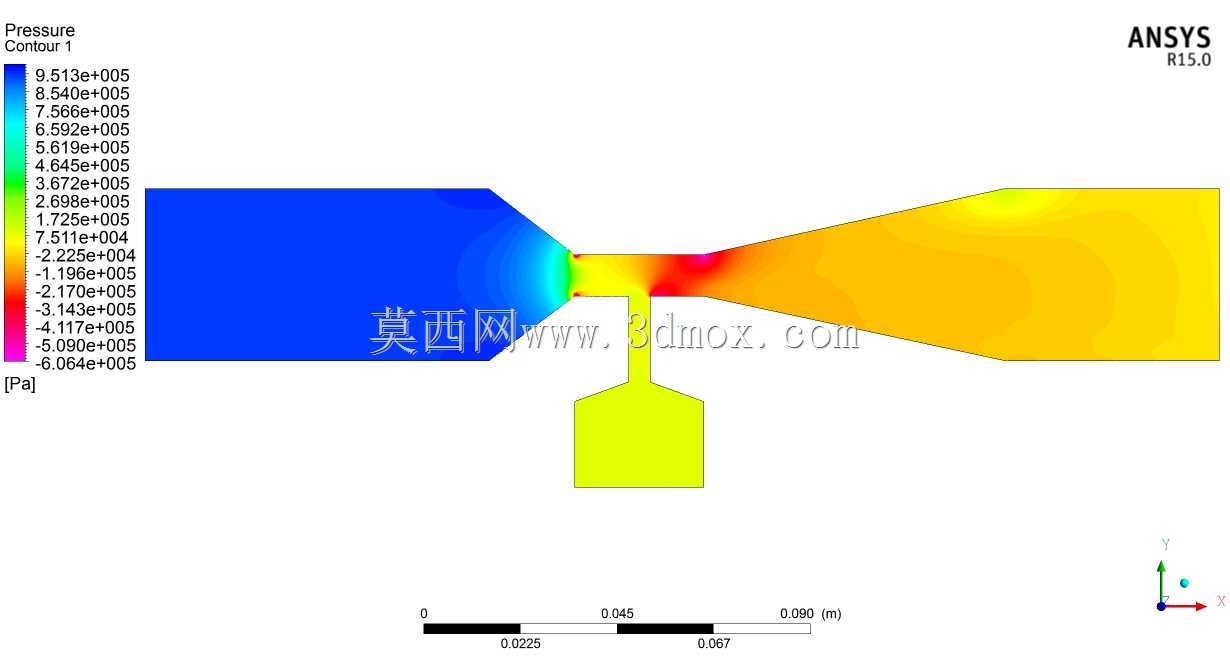

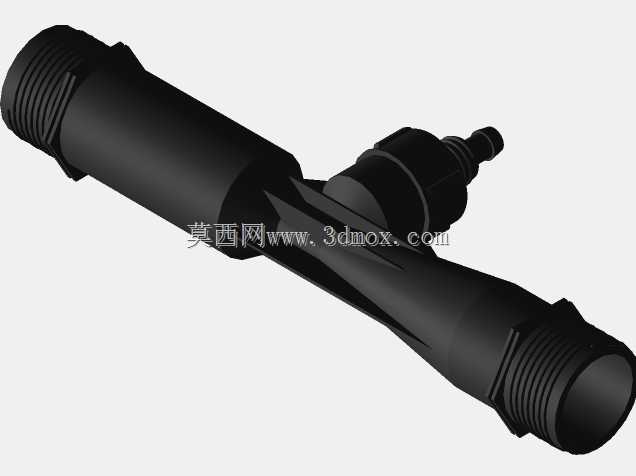

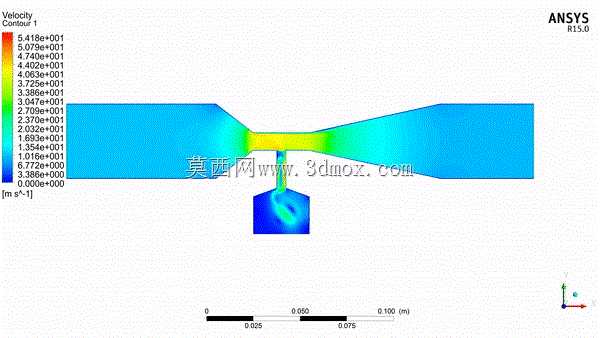

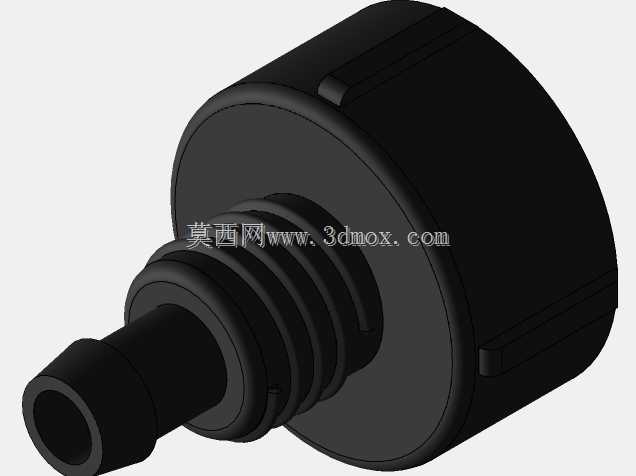

　　螺纹部分的建模要符合管路螺纹的标准尺寸，牙型角、螺距要和常用的灌溉管接头匹配，避免现场安装时出现螺纹错牙、密封不严的情况。侧方吸液接口的小通径尺寸要经过流道仿真验证，既要保证足够的吸肥流量范围，也要避免在小流量工况下出现空气进入主管道的问题，接口处设计了小的 barb 结构，也就是倒刺台阶，插接软管后可以通过卡箍紧固，避免工作过程中软管脱落漏液。这类注肥部件除了用于水肥一体化的肥料抽吸，也可以在管路中用于其他可溶性药剂的投加，比如灌溉系统的消毒药剂、土壤改良药剂的自动投加，只要是需要在有压管路中依靠负压抽吸小流量溶液的场景，都可以通过调整喉道尺寸、接口规格来适配对应的工况。建模时还要考虑注塑生产的拔模角度，主体外表面、加强筋、接口位置都要预留合理的拔模斜度，避免注塑脱模时出现刮伤、顶白的缺陷，壁厚设计要尽量均匀，变径位置的壁厚差不能过大，否则注塑冷却过程中会出现缩痕，影响部件的结构强度和外观质量。实际田间使用中，这类部件的承压能力要满足灌溉系统的最大工作压力要求，一般常规灌溉系统的工作压力在0.1-0.3MPa区间，结构设计时的安全系数要取到1.5倍以上，避免出现水锤现象时部件开裂漏水。
