360度全向灌溉喷水器结构设计

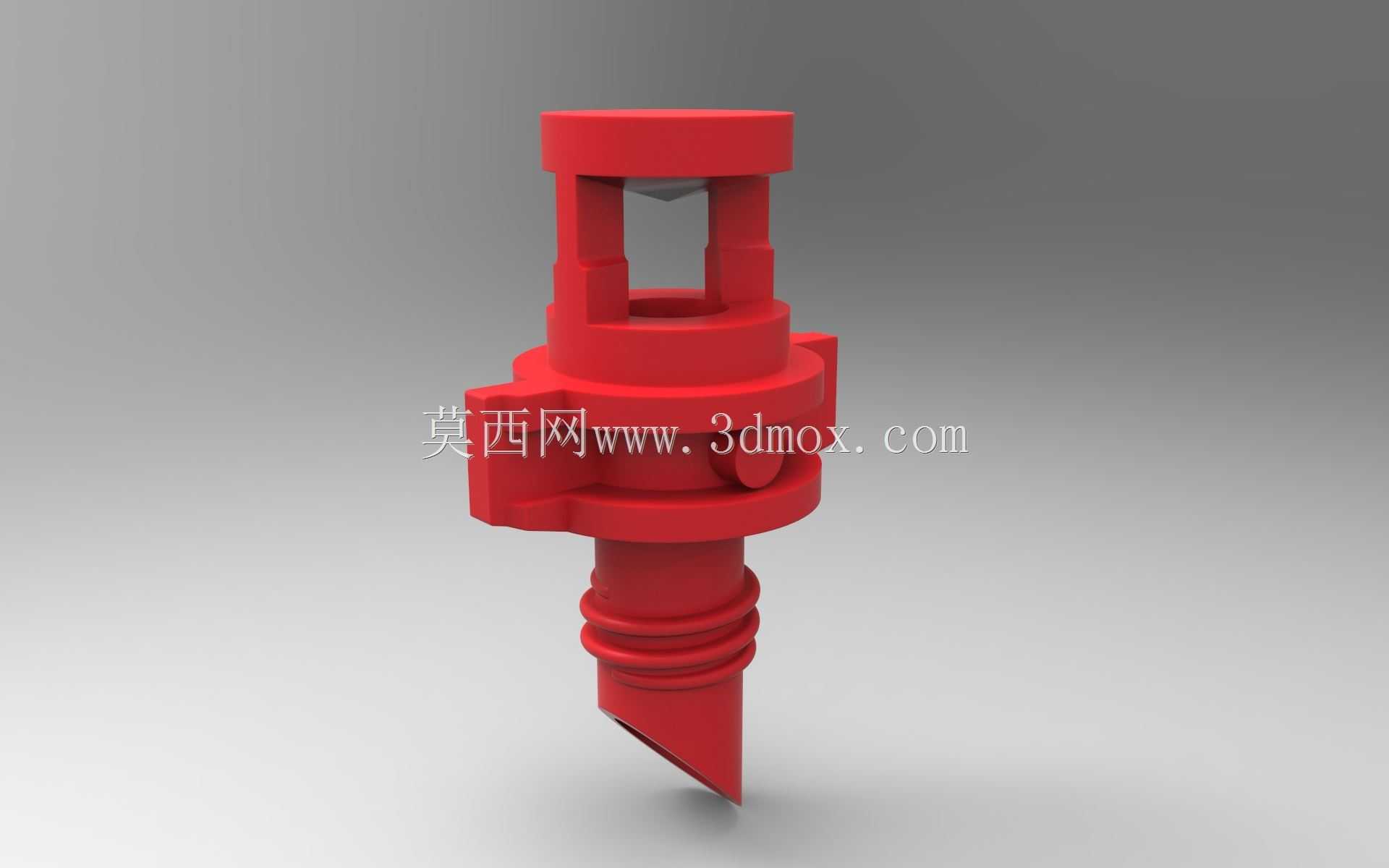

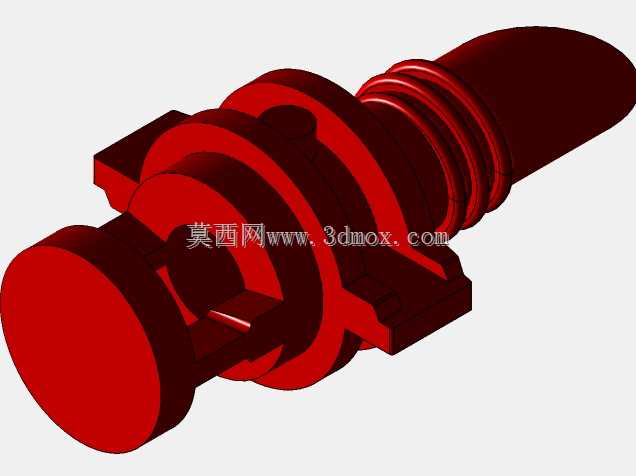

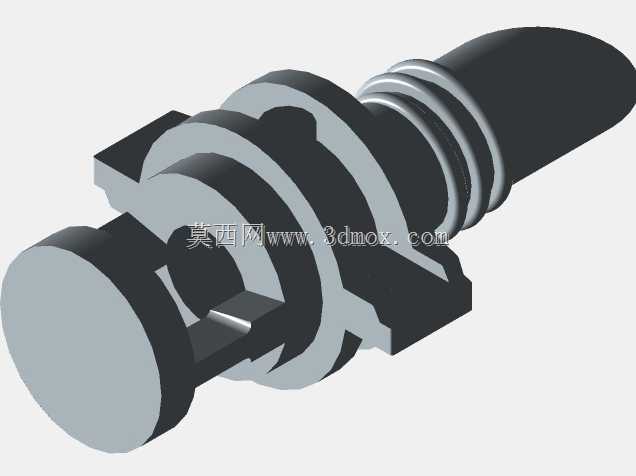

　　这款360度全向喷水部件主要应用于园林绿地灌溉、农业大田喷灌、庭院自动洒水系统、运动场草坪养护等场景，作为喷灌管路末端的出水执行部件，承担将压力水流均匀分散至覆盖区域的核心作用，可替代传统摇臂式喷头在小范围灌溉场景下使用，适配低压输水工况，无需额外驱动结构即可实现全周向洒水作业。从结构设计逻辑来看，整体采用上下分段式布局，下部为外螺纹插装接头，接头处设置多道环形密封凸筋，安装时可直接插入PE输水支管的对应承口，依靠凸筋与管壁的过盈配合实现密封与防脱，无需额外粘接或紧固件固定，适配常规园林灌溉用支管的通用内径尺寸，安装时仅需将接头垂直压入管路开孔即可完成装配，单人操作无需专用工具，大幅降低现场施工的工时消耗。中部为阀体承载段，

　　设置对称的侧向定位凸台，安装时可借助凸台卡入管路安装座的限位槽内，避免喷水过程中水压反作用力导致部件转动移位，保证出水方向的稳定性；中部腔体内部设置水流缓冲腔，可将管路输送的紊态压力水进行整流，降低水流脉动对出水均匀度的影响，避免出现局部水量过大或漏喷的问题。上部为出水导流结构，顶部设置对称的分流挡臂，水流从中心出水口向上喷出后，撞击挡臂的导流斜面后向四周分散，借助水流自身的反冲作用力可带动上部旋转结构绕中心轴低速转动，实现360度全周向的均匀洒水，无需额外设置涡轮或摇臂驱动结构，整体运动部件仅为上部旋转段，故障点极少，可长期在户外露天工况下稳定运行。从安装边界来看，整体轴向长度控制在常规灌溉喷头的通用尺寸范围内，

　　安装后突出地面的高度适配草坪埋地式安装要求，不会因突出过高影响草坪修剪作业，也不会因埋深过大导致出水被地面遮挡；径向最大尺寸位于中部凸台位置，安装时在支管上开设的安装孔直径与中部阀体外径匹配，无需过大的开孔尺寸即可完成装配，避免开孔过大导致管路强度下降或密封失效。结构材质选用工程塑料一体注塑成型，所有流道转角处均做圆弧过渡处理，避免水流长期冲刷导致的应力开裂，同时降低流道阻力，在相同供水压力下可获得更远的喷洒半径；旋转配合面采用小间隙配合，配合面处设置防尘挡边，可阻挡户外泥沙、草屑进入配合间隙，避免长期使用后出现旋转卡滞的问题。在实际选型应用中，该部件可根据供水压力的不同匹配不同的出水口孔径，

　　低压工况下选用较小孔径即可获得足够的喷洒半径，高压工况下可搭配节流塞使用，避免水流雾化过度导致的灌溉水漂移损失；全周向洒水的特性使其特别适合正方形或正三角形的喷头布置方案，相邻喷头的喷洒半径重叠度控制在20%左右即可实现无死角覆盖，相比定向喷头可减少管路布置的复杂度，降低整个灌溉系统的材料成本。
