适配25mm减速箱的L型直流电机安装支架

　　在小型自动化执行机构、桌面级创客设备、小型传动模组的搭建过程中，动力端的安装固定精度直接决定了整套传动链路的运行稳定性，这款适配25mm直径减速箱的直流电机安装支架，正是针对小规格减速直流电机的安装痛点设计的结构件。从实际应用场景来看，这类支架常被用在小型输送线的动力端固定、智能小车的驱动电机安装、小型电动执行器的动力基座、桌面级实验设备的传动单元固定等场景，尤其适合安装空间紧凑、对安装基准面垂直度有要求的传动布局。

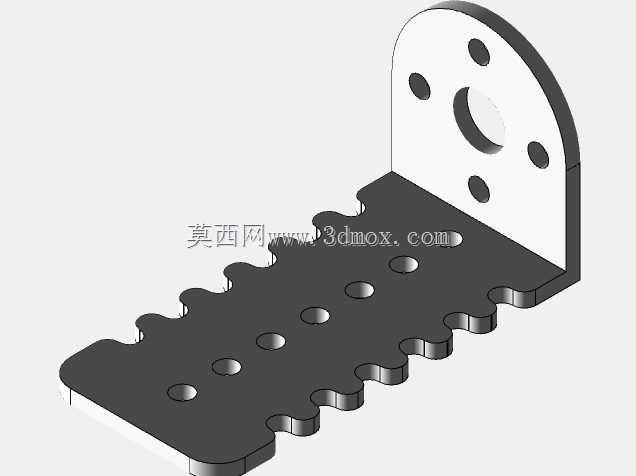

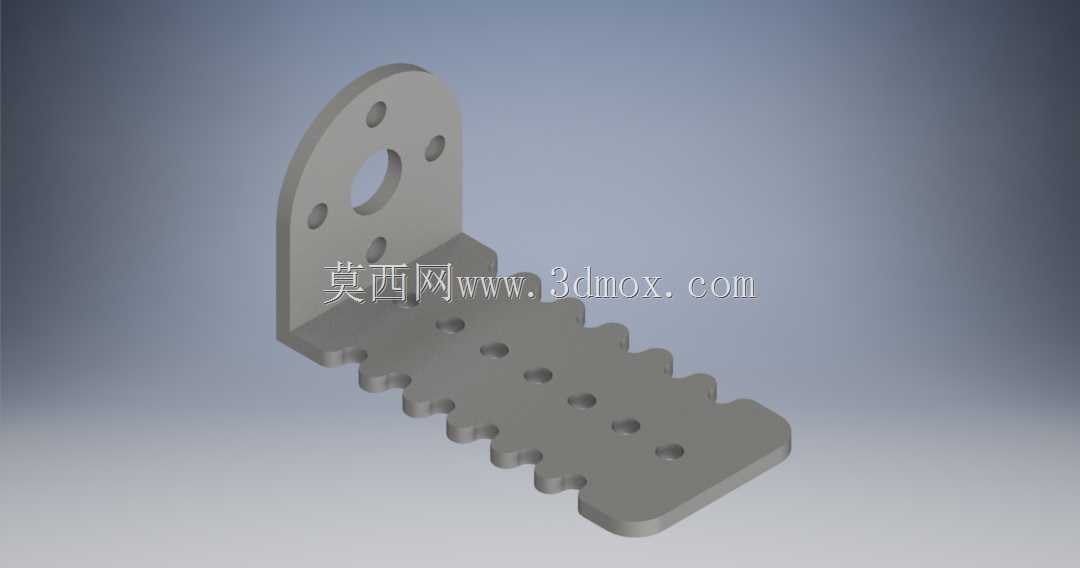

　　从结构功能特性来看，这款支架采用L型一体化折弯式结构设计，垂直立面与水平安装面为一体式加工成型，不存在拼接结构带来的装配误差，能够保证电机输出轴轴线与水平安装面的平行度，避免电机安装偏斜导致的减速箱输出轴承受径向额外载荷，延长减速箱齿轮组的使用寿命。垂直立面上设置的中心大孔径完全适配25mm规格减速箱的前端定位凸台，安装时减速箱前端的定位止口可以直接嵌入该孔位，实现电机的径向定位，不需要反复调整电机的同轴度；围绕中心孔均匀分布的多个小孔，对应25mm减速箱端盖上的标准安装孔位，采用螺丝穿装即可完成电机与支架的刚性固定，固定后电机不会出现周向转动或者径向窜动的问题。

　　水平安装面采用了多段齿状缺口与阵列通孔结合的设计，这种设计并非单纯的减重考量，更多是为了适配不同安装场景的固定需求：阵列分布的通孔可以配合螺丝将支架固定在铝型材、安装底板等标准基材上，多组孔位的冗余设计允许安装时根据实际布局调整支架的固定位置，不需要额外打孔适配；边缘的齿状缺口则可以配合扎带、卡扣等快速固定件，实现无打孔场景下的快速安装固定，尤其适合创客原型搭建、实验设备临时调试等需要频繁调整安装位置的场景。

　　从设计思路层面，这款支架在建模阶段就充分考虑了小规格减速电机的安装受力特点：垂直立面的厚度经过受力校核，能够承受直流电机启动瞬间的扭矩反作用力，不会因为电机启停的冲击出现立面变形；水平安装面的延伸长度经过优化，既保证了支架固定后的支撑稳定性，避免电机运行时出现支架共振，又尽可能压缩了支架的整体占用空间，适配紧凑安装空间的使用需求。所有安装孔的孔位公差都按照小间隙配合设计，既保证安装时螺丝能够顺利穿入，又不会因为孔位间隙过大导致电机安装后出现位置偏移。

　　从安装边界与尺寸适配来看，这款支架的垂直立面高度刚好覆盖25mm减速箱的前端安装端，不会干涉减速箱后端的电机本体接线或者散热；水平安装面的宽度与常见的20系列、30系列铝型材安装面宽度匹配，可以直接固定在标准铝型材搭建的机架上，不需要额外加装转接板。安装完成后，减速箱输出轴的中心高与支架水平安装面的距离为固定值，在设计配套传动机构时可以直接以该尺寸作为设计基准，减少传动链路的尺寸校核工作量。需要注意的是，这款支架仅适配前端带安装法兰、直径25mm的标准减速直流电机，对于其他直径规格或者侧装式的减速电机，需要调整立面孔位才能适配。在实际安装过程中，建议先将电机固定在支架立面上，再将支架整体固定到设备基座上，这样可以避免先固定支架后电机安装空间不足的问题；固定电机的螺丝建议采用带防松垫圈的规格，避免设备长期运行后螺丝松动导致电机移位。
