3D打印机SD读卡器插槽固定支撑支架

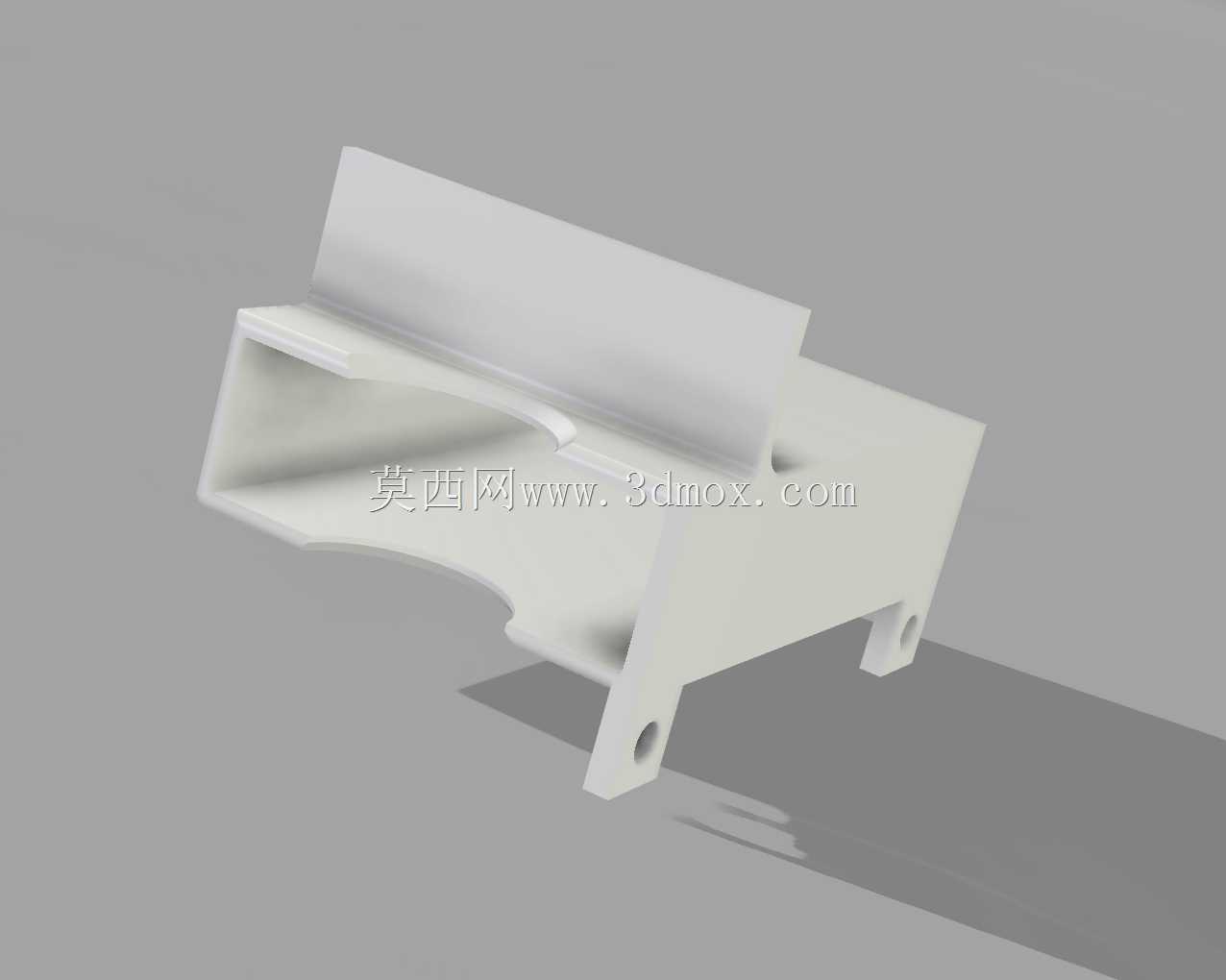

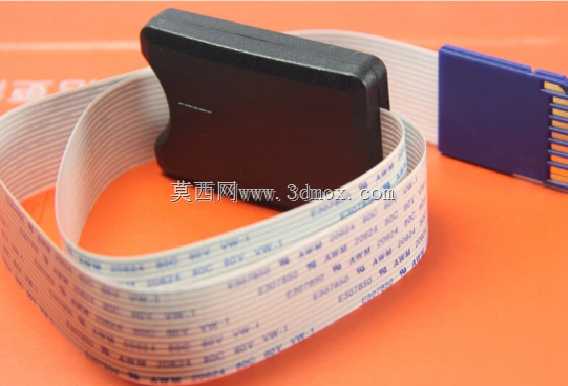

　　在桌面级FDM3D打印机的日常使用场景中，SD卡读卡器作为脱机打印的核心数据读取部件，多数原厂机型并未预留专门的读卡器固定位置，用户往往只能将读卡器随意放置在设备旁的工作台面，不仅容易在操作打印平台、更换耗材时被线材剐蹭掉落，还可能因频繁插拔SD卡时读卡器受力移位，导致卡槽接触不良、打印数据传输中断，甚至出现SD卡因读卡器滑落弯折针脚的故障。这款SD卡扩展器支架，正是针对这类桌面3D打印场景下的读卡器固定痛点设计的专用支撑结构。从功能特性来看，支架采用一体化槽型包裹结构，主体腔体的内轮廓完全匹配常规SD卡扩展读卡器的外形尺寸，腔体侧壁设置有微量的过盈配合筋位，读卡器推入后可依靠塑料件的轻微形变实现卡紧固定，

　　无需额外螺丝或粘接剂即可完成读卡器与支架的装配，避免读卡器在插拔SD卡时随作用力发生窜动。支架上部延伸出的挡边结构，可在支架安装到位后覆盖读卡器上部的缝隙，防止打印过程中产生的细微PLA、ABS粉尘飘入读卡器缝隙，降低卡槽积灰导致的接触故障概率。支架底部两侧伸出带安装孔的固定耳，两个安装孔的中心距经过适配校准，可直接匹配多数桌面级3D打印机型材框架的预留孔位，也可根据实际安装需求通过自攻螺丝固定在打印机的侧封板、顶部横梁或者旁边的工作台立面，安装时需注意预留出SD卡插拔的操作空间，支架前端与周边结构的距离需保证SD卡可完全插入、拔出无遮挡，不会与打印机的运动部件如X轴拖链、挤出头组件发生运动干涉。从设计思路层面，

　　这款支架在建模时优先考虑了FDM3D打印的工艺适配性，整体结构无大角度悬空面，所有悬空部位的倾斜角度均大于45度，打印时无需添加支撑结构即可一次成型，减少后期支撑去除的工作量，同时避免支撑残留影响支架与读卡器的配合精度；支架的壁厚统一设置为2mm，既保证了安装后的结构强度，在插拔SD卡时不会发生形变，又能控制打印耗材的用量，降低打印成本。腔体内部的卡紧筋位高度设置为0.8mm，既保证足够的卡紧力防止读卡器松脱，又不会因为过盈量过大导致读卡器装入困难或者撑裂支架侧壁。在实际安装使用时，需先确认安装位置的周边边界：支架安装后整体突出安装面的高度不超过40mm，不会额外占用过多的设备周边空间，固定耳的安装孔直径适配M3规格的螺丝，

　　可直接配合铝型材的T型螺母完成快速固定，也可根据安装面的材质选择双面胶辅助固定，适配不同的改装需求。支架的下部做了弧形避让缺口，可避开安装位置处的线材、接头等突出结构，保证支架安装后可完全贴附在安装基准面上，不会出现局部翘起导致固定不稳的情况。对于经常使用脱机打印的用户来说，这款支架可将读卡器固定在便于操作的位置，插拔SD卡时无需手扶读卡器，单手即可完成操作，同时规整了设备周边的走线与部件布局，减少桌面杂乱带来的操作干扰，也降低了读卡器因意外跌落损坏的风险。在结构细节上，支架的所有棱边均做了R0.5的圆角处理，避免打印后出现尖锐毛边划伤操作人员，同时也能减少打印过程中的应力集中，避免支架在长期使用后出现开裂问题。
