适配HMEF过滤器的医用通气夏洛特阀结构

　　在临床呼吸支持类设备的配套组件选型中，这类适配HMEF过滤器的夏洛特阀，是通气面罩回路里的核心功能部件，主要用于无创通气、高流量氧疗等场景的呼吸气路控制，解决常规通气阀与热湿交换过滤器匹配度不足的问题。从实际临床使用场景来看，该阀件直接串联在面罩与HMEF过滤器之间，既要保证患者呼气时的气路通畅，避免呼气阻力过大造成的呼吸做功增加，也要在吸气阶段维持回路密闭性，减少输送气体的泄漏损耗，同时还要适配过滤器的安装接口，避免出现连接错位、密封失效导致的冷凝水倒灌或者气路泄压问题。

　　设计过程中没有直接沿用伊辛诺娃原有夏洛特阀的排气通径参数，而是针对HMEF过滤器的气阻特性做了针对性调整：原有阀件的排气直径是匹配常规面罩回路设计，直接搭配HMEF过滤器使用时，会因为过滤器本身的滤材通气阻力叠加，导致整体呼气阻力超出临床耐受阈值，因此在建模阶段重新核算了排气通道的通流面积，将排气口径调整到与过滤器额定通气流量匹配的尺寸，保证30-60L/min的常规通气流量下，阀件与过滤器组合后的整体气阻控制在临床允许的范围内。结构上做了简化设计，去掉了原有阀件上多余的卡扣定位结构，将阀身与接口的连接改为一体化圆弧过渡，一方面减少了气路内部的直角凸起造成的湍流噪声，另一方面也降低了注塑生产时的模具复杂度，减少拼接缝隙带来的密封隐患。

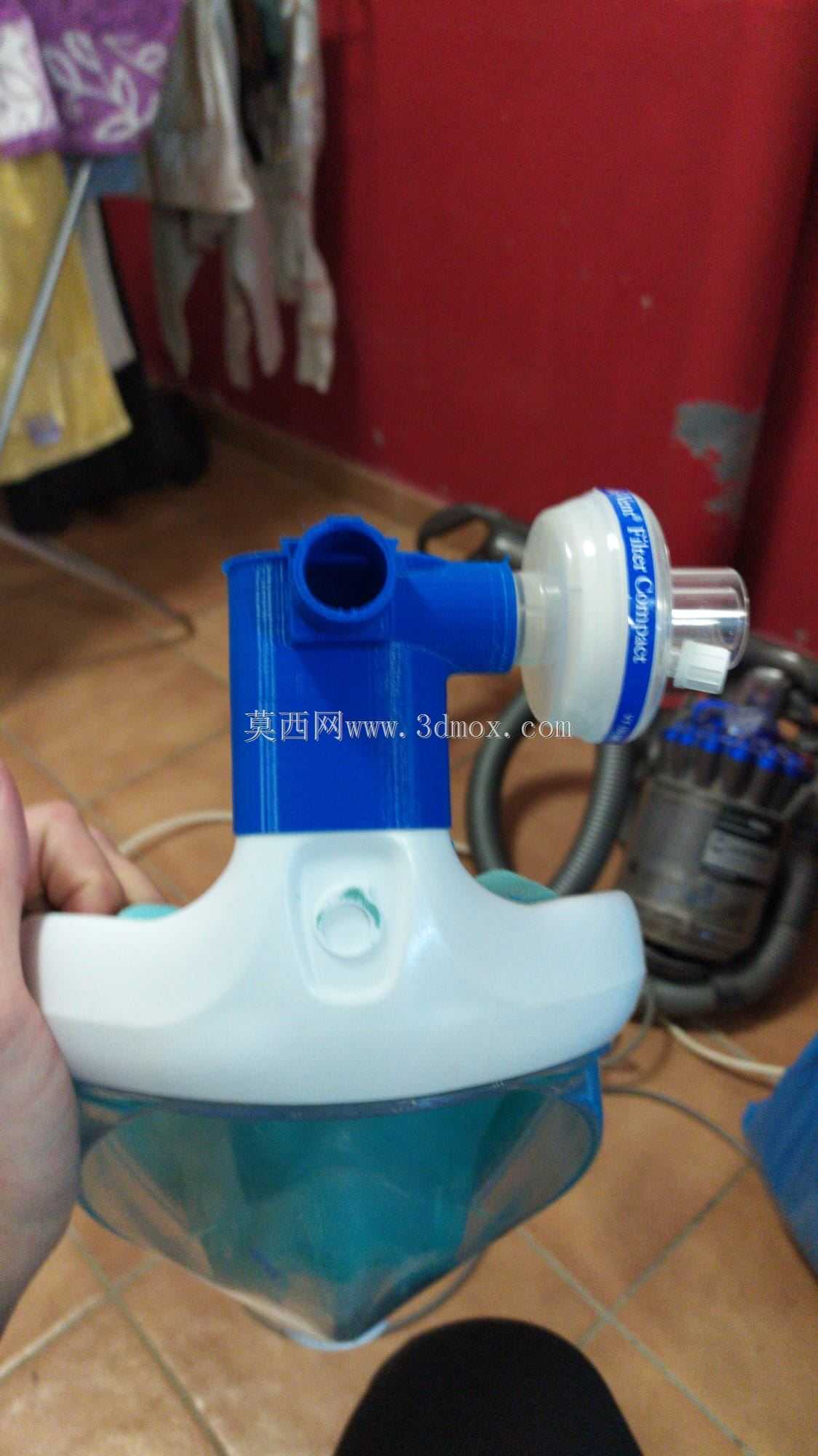

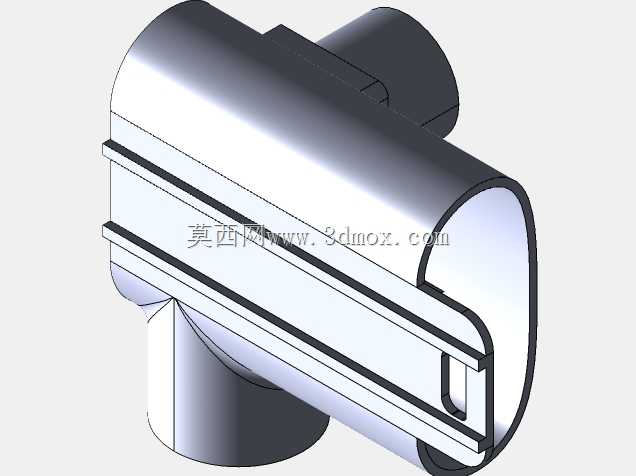

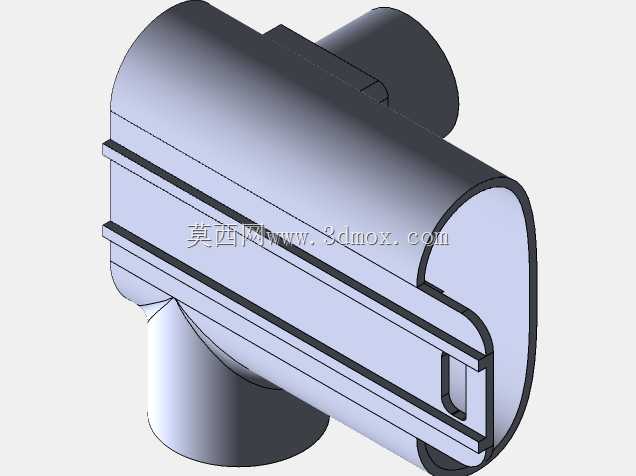

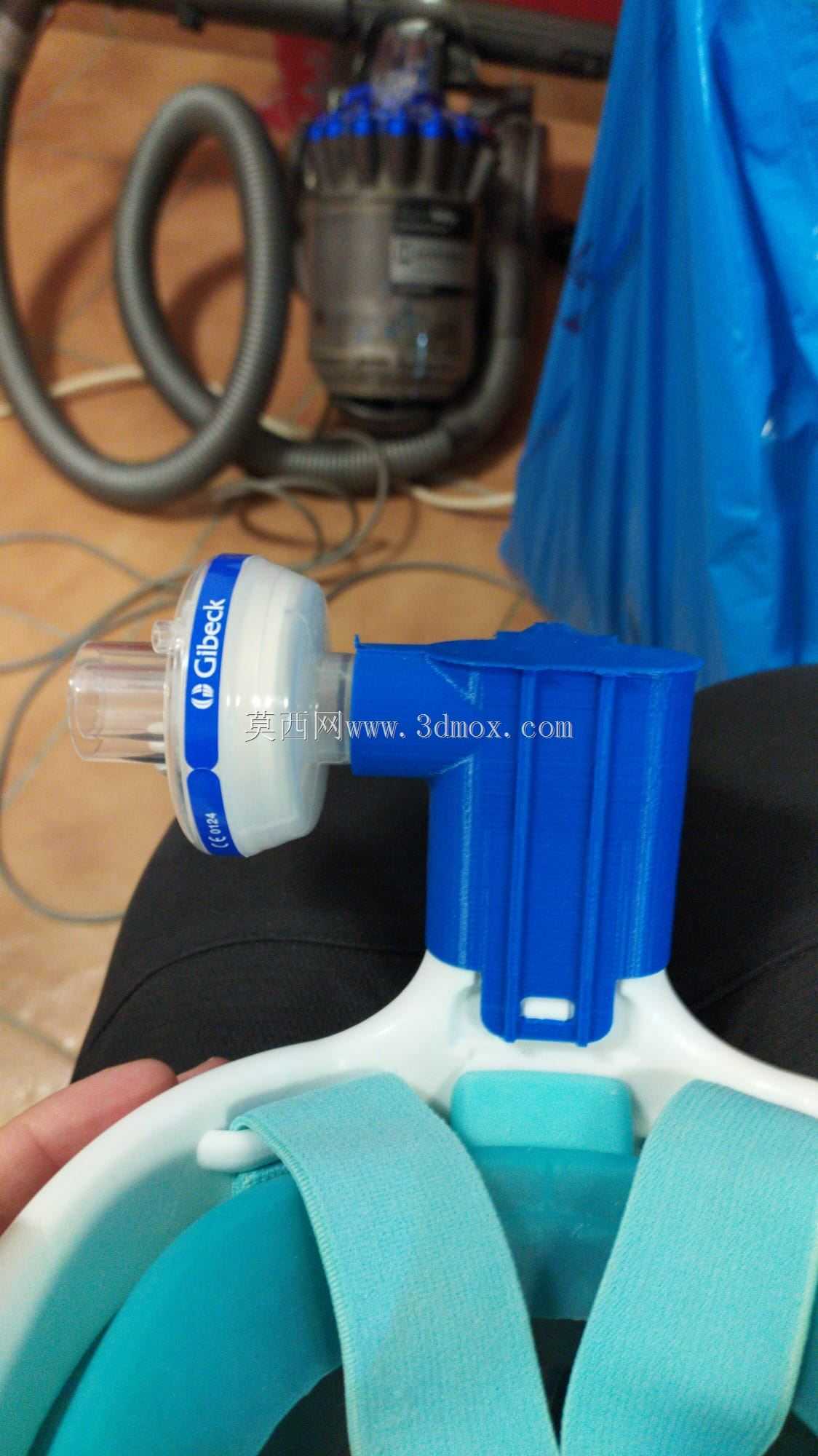

　　从外形与安装边界来看，阀身采用类椭圆柱的主体结构，三个连接接口分别对应面罩端、过滤器端、排气端，三个接口的中心轴线呈空间垂直分布，其中面罩端与过滤器端的接口同轴设置，可直接对接标准口径的呼吸管路与HMEF过滤器，无需额外转接头；排气端接口垂直于主通气管路轴线，排气方向朝向患者面部外侧，避免呼出的湿热气体直吹医护人员或者在面罩附近形成冷凝水积聚。安装时整体占用的轴向长度比原有阀件缩短了12%，在面罩与过滤器之间预留出足够的操作空间，不会因为阀件过长导致面罩佩戴时的牵拉移位，接口处的环形密封槽尺寸严格匹配标准呼吸管路的密封圈规格，插拔力控制在15-25N之间，既保证连接后不会因为患者翻身、管路牵拉出现脱开，也方便医护人员在抢救或者更换配件时快速拆装。

　　功能特性上，该阀件的气流通道做了流线型修型，内部没有多余的凸台与死角，日常使用时冷凝水可以顺着通道内壁自然流到过滤器端的集水区域，不会在阀腔内积存造成气路堵塞；阀壁厚度均匀控制在1.8-2.2mm之间，采用医用级塑料注塑成型时不会出现缩痕、翘曲等变形问题，成型后的阀身可承受10kPa的回路正压，不会出现开裂、泄漏问题。建模过程中对所有的连接圆角、密封面都做了公差匹配，安装面的平面度控制在0.1mm以内，保证与过滤器、管路对接时的密封可靠性，同时针对排气通道的出口做了微倒角处理，避免排气时产生高频啸叫，提升患者佩戴时的舒适度。在实际配套测试中，该阀件与主流规格的HMEF过滤器搭配时，气路泄漏率控制在2%以内，呼气阻力比原有阀件搭配同规格过滤器降低了27%，能够满足长时间无创通气的使用需求，也适配急救转运、普通病房氧疗、居家呼吸支持等多个场景的使用要求，结构上的简化设计也降低了单件生产成本，适合批量配套生产。
