雅马哈越野摩托冷却液储液罐逆向结构

　　这款储液罐的三维数据来自雅马哈XJ6车型冷却系统外围部件的实物扫描，主要服务于摩托车热管理回路中的膨胀补偿与液位缓冲。整车在高负荷骑行、怠速热浸或环境温度快速变化时，冷却液会随温度升高产生体积膨胀，散热器内部压力达到盖阀开启阈值后，多余流体通过溢流管进入储液罐；发动机降温后系统形成负压，罐内液体又经回流路径被吸回散热器，从而避免冷却回路吸入空气，也减少防冻液频繁溢出和补充。对结构设计人员来说，这类零件虽然不属于发动机核心承压件，却直接影响整车布置、维修便利性和热系统稳定性。

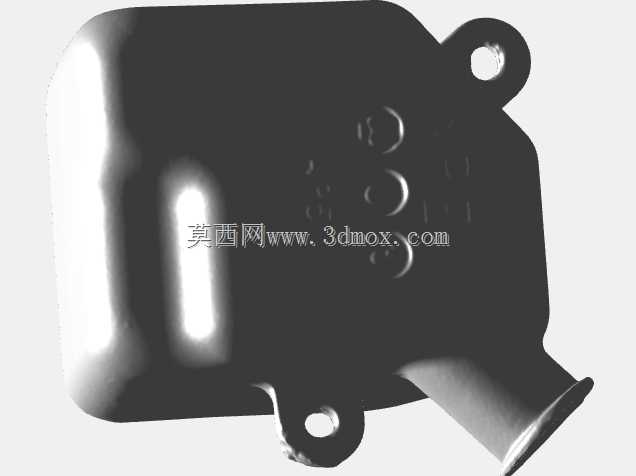

　　从外形看，罐体采用不规则扁盒式轮廓，并非简单圆瓶或方箱。上部和下部分别设置带孔安装耳，耳孔中心距、耳片厚度以及周边避让面决定了它在车架侧部空间中的固定方式。安装时，罐体通常通过螺栓或橡胶衬套挂接在车架、护板内侧或发动机周边支架上，两个耳位能够限制罐体在振动工况下的转动和窜动。建模或选型时不能只关注罐体容积，还要核对耳孔相对加注口、回流管嘴的位置，否则实车装配中容易出现护板干涉、管路弯折角度过大或维修工具无法接近紧固件的问题。

　　罐体下部伸出的管嘴用于连接溢流软管，其轴线方向、外径和根部过渡圆角是关键边界。管嘴并非垂直向下简单布置，而是顺着周边车架和护板空间斜向引出，这样可以让软管以较自然的弯曲半径接入散热器溢流口，减少软管在长期振动中出现死折、磨破或脱管风险。扫描数据保留了管嘴根部的圆滑加厚区域，这一结构在工程上很重要：塑料罐壁在接头位置受软管插拔力、箍紧力和温度循环影响，若根部突变过陡，应力集中会导致白化、开裂甚至渗漏。逆向建模时应优先还原圆角和拔模趋势，而不是为了外观简洁把接头做成直角。

　　罐体正面可见成型标识区域和多道凹凸特征，这些特征兼具识别、加强和工艺作用。摩托车覆盖件内部空间紧凑，储液罐多采用吹塑或焊接塑料结构，壁厚并不完全均匀；正面的浅凹槽、圆形压印和加强纹路能够提高薄板状侧壁的刚性，降低充液后在振动、负压抽吸下的局部变形。标识区还可用于辨认零件型号、液位提示或安装方向。对于三维重建工作，表面字符和浅浮雕不必全部作为功能性尺寸处理，但安装耳、管嘴、罐体最大外廓、护板贴合面以及可能与线束、油管相邻的边界必须准确。

　　在冷却系统匹配中，储液罐的有效容积需要兼顾热膨胀量和最低吸液量。液位过高，热车溢流时可能从通气路径喷出；液位过低，冷车回吸时又可能把空气带入散热器。罐体内部通常并非完全开放空间，部分产品会在回流口附近设置挡液、隔板或沉槽，以抑制车辆倾斜、加速、制动时液体剧烈晃动，并保证管嘴在常见姿态下仍能触及液体。针对摩托车使用场景，弯道倾斜、颠簸跳跃和长时间怠速都比普通固定式设备更苛刻，因此外形低矮、安装点分散、管路朝向避让车架，都是这类零件设计中的现实约束。

　　安装边界方面，罐体后侧和侧面需要与车架管梁、侧护板、线束插头及发动机外部热源保持间隙。模型中扁宽主体有利于贴附在护板内侧狭窄空间，突出的管嘴则向可用区域延伸，避免与安装耳争夺同一装配面。上部耳片采用圆孔形式，适合螺栓穿过橡胶减震垫后固定；下部耳片承担辅助定位，装配后罐体不能绕上安装点自由摆动。若进行改装设计，可在保持耳孔和管嘴接口不变的前提下调整罐体容量或外观，但必须重新检查最大倾角下液位与回油管口的关系，以及护板装车后是否压碰罐体肩部。

　　从逆向工程角度看，扫描模型适合用于旧件复刻、护板干涉检查、冷却管路走向验证和改装件开发。使用时应结合实车坐标系建立基准：先以两个安装耳孔确定固定姿态，再以管嘴中心轴线校核软管路径，最后用罐体最大包络面检查与侧盖、车架和发动机部件的最小间隙。对于需要重新出工程图的场景，还应补充材料、壁厚、耐温范围、软管内径、卡箍位置和液位刻度等制造信息。这样得到的数字样机不只是外观件，更能在摩托车热系统布置、维修替换和结构优化中承担实际验证作用。
