丝杠传动台式手动压力机结构设计

　　这款手动压力机采用丝杠直驱的线性施压结构，整体为C型开式台式布局，在小零件压装、简易成型、零部件拆装的车间场景中适配性极强，常见于五金维修工位、小型机加工班组、电子组件装配线旁的辅助工位，也可作为教学实训场景中机械传动结构的演示载体。从实际使用场景来看，这类手动压机不需要外接气源、电源，放置在钳工台面上即可作业，针对小过盈量的轴承压装、销钉压入、薄金属片校平、小零件铆接、塑胶件压合等工序，能提供稳定可控的下压力，相比手锤敲击的作业方式，施压方向更精准，不会出现工件偏斜、受力不均导致的零件损伤，尤其适合对压装同轴度有一定要求的小型组件装配。

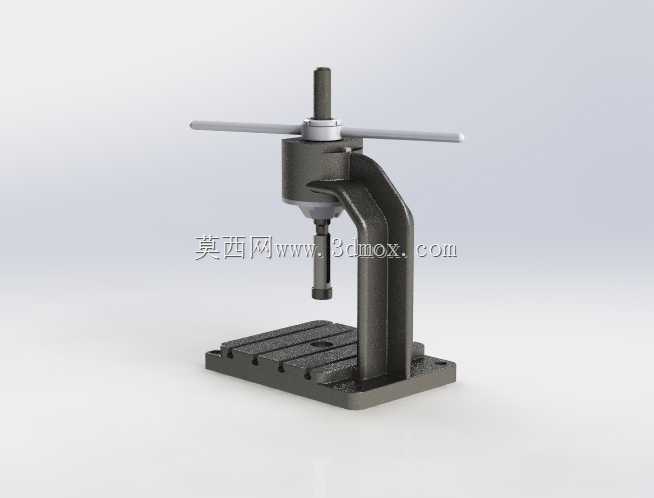

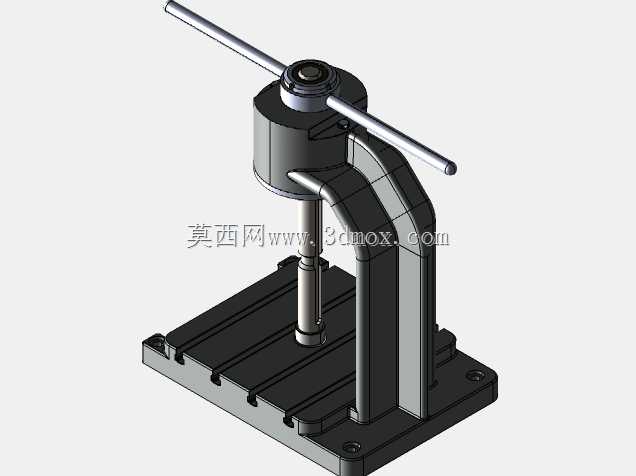

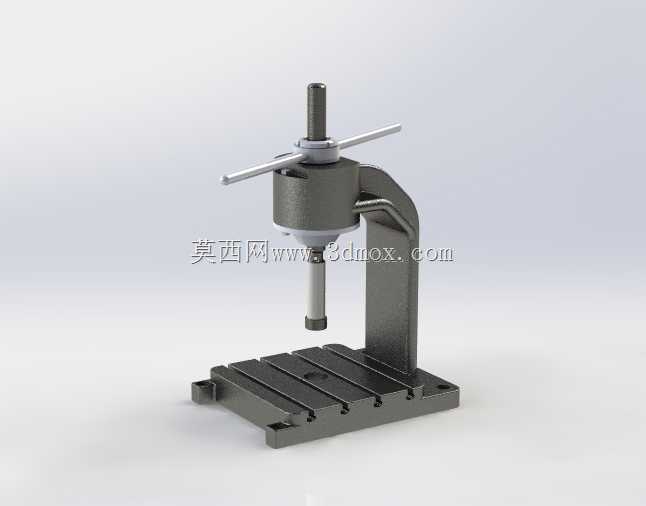

　　结构设计上，设备采用C型悬臂机身，底座为带T型槽的铸铁平台，T型槽的槽宽与间距适配通用工装压板的安装尺寸，作业时可通过T型螺栓快速固定定制工装、工件定位夹具，不需要额外焊接或打孔改造工作台面，底座的安装孔位预留了与钳工台面锁紧的通孔，可通过螺栓将整机固定在工作台面上，避免大压力作业时机身出现偏移。机身立柱部分为一体式铸造结构，悬臂端集成丝杠螺母副的安装腔体，螺母采用铜质镶嵌结构，与钢制丝杠配合时磨损量更小，长期使用后可单独更换铜螺母，不需要更换整个机身部件，降低维护成本。

　　施压执行部分采用梯形丝杠传动，梯形螺纹的自锁特性可以保证施压过程中丝杠不会因为反作用力自动回退，作业人员转动顶部的横置手轮即可带动丝杠做垂直方向的线性运动，手轮的力臂长度经过匹配设计，单人施加正常转动力即可输出满足小型压装需求的压力，丝杠下端的压头为可拆卸结构，可根据不同作业需求更换平压头、V型压头、定位压头等不同端头，适配不同形状工件的施压需求。压头与丝杠的连接采用快拆结构，更换端头时不需要额外工具即可完成拆装，切换工序的效率更高。

　　从安装边界尺寸来看，这类台式手动压机的整体高度控制在普通成年人坐姿操作的舒适区间，悬臂的喉深尺寸覆盖常规小型工件的压装范围，底座的T型槽平台长宽尺寸适配常见小型工装的安装需求，工作台面到压头下止点的最大开档高度，满足常规小型组件的放置空间需求，丝杠的有效行程覆盖绝大多数小零件压装的位移量，不需要额外增加垫块即可完成常规作业。设计过程中，机身的受力点经过有限元受力校核，在额定施压范围内，悬臂的变形量控制在精密压装允许的形变范围内，不会因为机身变形导致压头倾斜，保证压装面的平行度要求。

　　实际使用中，这类手动压机的操作逻辑简单，新员工不需要复杂培训即可上手，作业时将工件放置在工作台的定位工装上，转动手轮带动压头下行接触工件，持续转动手轮施加所需压力，保压后反向转动手轮即可带动压头回升，完成一个作业循环。相比气动、液压类的小型压机，这款设备没有管路泄漏、气源压力波动、液压油维护的问题，日常仅需要定期给丝杠螺纹副加注润滑脂即可保证运行顺畅，维护成本极低，适合零散小批量的压装作业场景，也可作为生产线旁的应急补压、返修工位的专用设备，在没有动力供给的野外维修、临时作业场景下也能正常使用。
