带加热夹套的巧克力输送齿轮泵结构

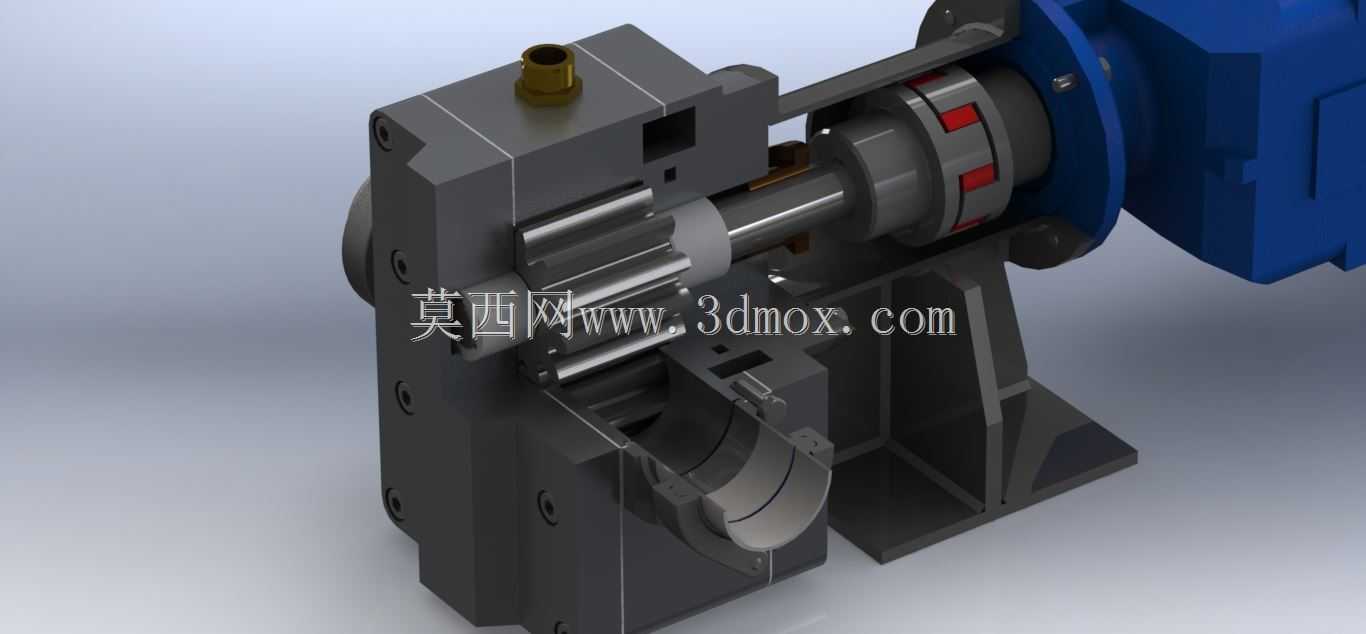

　　这款带加热结构的齿轮输送设备，主要面向巧克力生产加工场景的流体物料转序作业，解决常温下巧克力脂类物料粘度高、流动性差，常规泵体输送易出现物料凝固堵塞、输送流量不稳定的问题。在实际巧克力生产车间中，这类泵通常布置在精磨工序与保温储罐之间、浇注机进料端前段，或是不同温区工序的物料转运输送节点，需要匹配生产线上的连续供料需求，避免物料在输送过程中出现温降结块，影响后续产品的成型品质。从结构设计来看，这款泵采用外啮合齿轮作为核心输送元件，齿轮啮合间隙经过针对性控制，既保证输送过程中对巧克力物料的剪切力控制在合理范围，避免过度剪切导致巧克力油脂分离影响口感，又能保证足够的容积效率，满足不同产能工况下的流量输出要求。泵体设计了双层夹套结构，

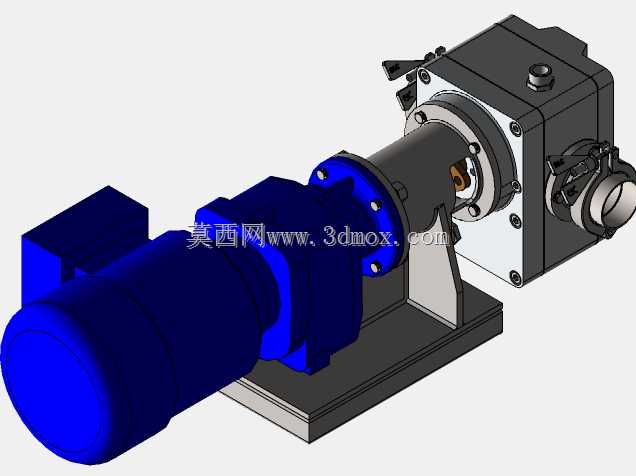

　　夹套层可通入恒温热水或导热油，通过夹套壁的热传导维持泵腔内部物料温度恒定在巧克力工艺要求的区间，夹套流道采用环绕式布局，避免出现局部温度死角，防止局部物料过热焦糊或是低温凝固。泵体的进出料口采用快装式卫生级接口设计，符合食品接触设备的清洁要求，日常生产结束后可快速拆解对接部位进行CIP清洗，避免物料残留变质。驱动端采用弹性联轴器与驱动电机直连，联轴器带缓冲垫块，可补偿泵轴与电机轴的少量同轴度误差，降低设备运行过程中的振动与噪音，同时避免刚性连接带来的轴系额外载荷，延长轴承与密封件的使用寿命。泵体底部设计了一体式安装支座，支座上预留了标准安装孔位，可直接固定在生产线的设备机架或是混凝土安装基础上，安装时需要保证泵轴水平布置，

　　避免齿轮单侧受力导致磨损不均。从安装边界来看，泵体主体与驱动电机组装后，整体轴向长度适配常规食品生产线的设备安装间距，径向尺寸预留了足够的夹套保温层安装空间，进出料口的中心高度匹配常规食品储罐、输送管道的对接高度，不需要额外增加过多的转接管道即可完成现场安装。密封结构采用食品级耐温机械密封，密封面经过抛光处理，既防止物料泄漏污染生产环境，也避免外部杂质进入泵腔污染物料，密封件的耐温范围覆盖巧克力生产的常用温度区间，长期运行不会出现密封老化失效的问题。泵体的齿轮与泵腔内壁的间隙经过精确计算，在保证齿轮灵活转动的前提下，尽可能减少回流损失，提升容积效率，针对巧克力这类含有细小固体颗粒（可可粉微粒）的物料，间隙取值比普通清水齿轮泵略大，

　　避免颗粒卡滞导致齿轮磨损。在实际选型应用中，这类泵可通过调整驱动电机的转速来调节输出流量，匹配不同产能的生产线需求，夹套的热媒接口采用标准管螺纹，可直接对接车间现有的恒温热水循环系统，不需要额外配置独立的加热单元，降低生产线的改造成本。泵体的承压能力满足巧克力输送的低压工况要求，不需要按照高压泵的标准进行壳体强度设计，在保证结构强度的前提下尽可能控制设备自重，方便现场安装与后期维护拆解。整体结构没有多余的外露突出部件，所有棱角位置都做了圆弧过渡处理，符合食品生产车间的设备卫生设计规范，避免积尘积料，方便日常的设备表面清洁作业。
