伺服驱动电动直线执行机构三维模型

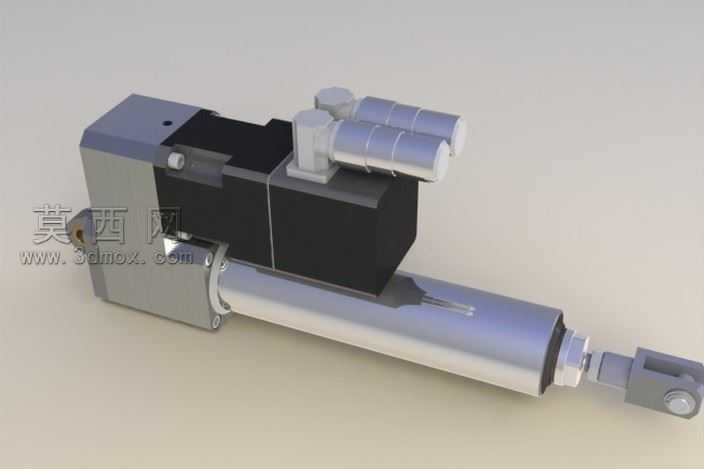

本作品为伺服驱动式电动直线执行机构的三维建模成果，建模过程中依托三维机械设计软件完成全参数化结构搭建，对执行机构的各个组成部件进行1:1等比例还原，完整复现了伺服驱动单元、传动筒体、输出推杆、端部铰接接头、动力接线端口等核心结构的尺寸与装配关系。建模阶段优先梳理执行器的动力传递逻辑：伺服电机作为动力输入端，通过内置的传动副将旋转运动转化为推杆的直线往复运动，建模时对电机壳体的散热结构、接线座的多端口布局、筒体与电机端的连接法兰、推杆表面的行程标识、端部鱼眼接头的铰接结构都做了精细化的特征刻画，没有省略关键的装配细节，保证模型可直接用于装配验证、运动仿真等后续工作。材质与渲染环节，针对不同部件的实际材质属性做了区分设置：电机壳体部分采用哑光黑色工程塑料与磨砂金属材质搭配，还原工业级伺服电机的外壳质感；传动筒体采用抛光不锈钢材质，表现金属加工件的光洁表面与金属反光特性；端部铰接接头采用镀锌金属材质，模拟标准五金件的表面处理效果；接线端口部分采用半哑光工程塑料材质，还原工业接插件的视觉质感。渲染阶段采用柔和的影棚布光方案，通过主辅光源的角度调整，突出不同材质的质感差异，同时清晰展现各个部件的结构轮廓与装配层级，避免阴影过重遮挡结构细节。设计思路上，该执行机构模型聚焦工业自动化场景常用的直线驱动需求，整体结构紧凑，将伺服驱动单元与直线推杆集成化设计，既保留伺服电机高精度控制的特性，又通过一体化筒体结构提升装置的防护性能与安装适配性，模型的结构设计完全贴合实际工业电动推杆的生产制造逻辑，各个连接部位的法兰、紧固件位置都符合机械设计规范，可用于自动化设备选型参考、教学演示、虚拟样机搭建等场景，能够直观展现伺服电动执行器的内部布局与外部安装特征，帮助使用者快速理解该类驱动部件的工作原理与结构组成。
