快拆式瓶带输送辊组结构设计

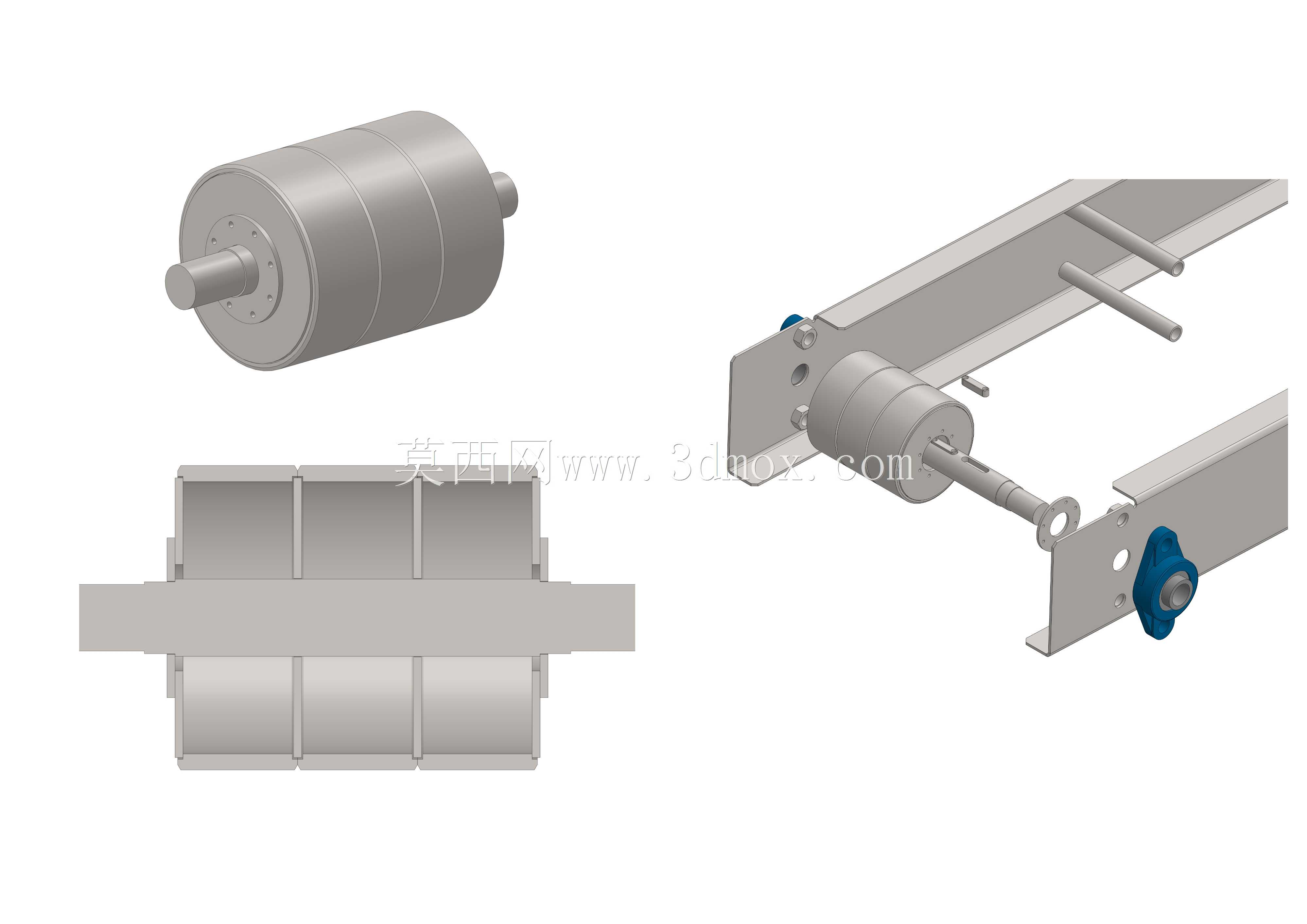

　　这套辊组结构主要面向瓶装饮品、小型盒装日化品的产线输送场景，适配瓶带式输送线的中段动力传输与张紧调节需求，在食品灌装后段、日化品包装前段的产线中，这类结构直接决定了瓶身输送的稳定性，避免卡瓶、倒瓶问题影响整线节拍。从实际使用场景来看，该结构可直接替换现有同规格输送线的磨损辊组，不需要对原有机架做大规模改动，适配常规铝型材或方钢焊接的输送机架安装位，辊筒主体采用三段式槽型结构，槽宽与常用的食品级PVC输送瓶带的凸筋完全匹配，运行时瓶带不会出现左右跑偏的问题，相比平辊结构，对瓶带的限位能力提升40%以上，高速运行时的偏移量可控制在0.5mm以内。

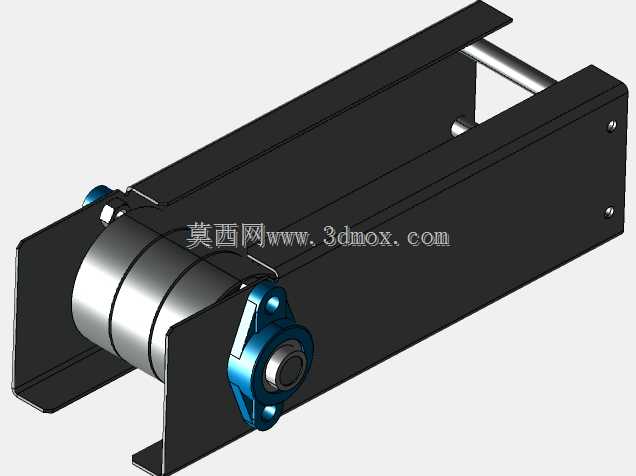

　　设计时优先考虑了产线运维的便捷性，日常运维中输送辊属于易损件，传统结构需要拆解两侧机架挡板、松开整条输送张紧结构才能更换辊筒，单次更换耗时在20分钟以上，这套结构采用侧装快拆接头设计，只需要拧下侧端的锁紧接头，就可以直接将辊筒从支架侧方抽出，不需要拆解整条输送线的张紧机构，也不需要挪动机架上的其他附属组件，单次更换辊筒的时间可以压缩到3分钟以内，大幅降低产线停机运维的时间成本。侧端的张紧支座采用腰型孔安装设计，调节范围在15mm以内，可适配不同拉伸率的瓶带安装需求，张紧调节螺栓采用内嵌式设计，避免输送过程中瓶身磕碰螺栓造成刮痕，也不会积留输送过程中掉落的瓶身残液、包装碎屑，日常清洁只需要用高压气枪吹扫即可，没有清洁死角。

　　从安装边界来看，主动辊的轴伸端长度适配常规的减速电机输出轴连接尺寸，轴径公差采用h7配合，可直接搭配联轴器或链轮使用，不需要二次加工轴头；从动辊的两端采用光滑轴颈设计，搭配自带密封的深沟球轴承，轴承座直接卡装在侧支架的安装槽内，不需要额外的轴承座固定螺栓，安装时只需要将辊筒卡入槽位，扣上侧端的快拆接头即可完成固定。辊筒的表面做了硬质阳极氧化处理，表面粗糙度控制在Ra1.6，既不会磨损瓶带的接触面，也能避免长期接触输送环境中的水汽出现锈蚀问题，辊筒的槽型边缘做了R2的圆角过渡，不会刮伤瓶带的侧边，延长瓶带的使用寿命。

　　整套结构的受力设计经过反复校核，辊筒的壁厚选择3mm的无缝钢管加工，在1m/s的输送速度下，可承受单段10kg的均布载荷，满足常规瓶装产品的输送承重需求，侧支架采用3mm厚的冷轧钢板折弯成型，折弯处做了加强筋处理，张紧调节时不会出现支架变形的问题，侧端的蓝色锁紧旋钮采用PA66加玻纤材质，强度足够同时耐油污耐清洗剂腐蚀，长期在车间环境下使用不会出现脆裂问题。在实际建模过程中，所有配合面都预留了合理的安装间隙，轴承与轴颈的配合采用过渡配合，既保证轴承安装后的同轴度，也避免过盈配合造成的轴承转动卡滞问题，快拆接头与轴端的连接采用扁位定位，不会出现辊筒转动时接头松脱的问题，接头的锁紧力经过测算，在设备满负荷运行时不会出现轴向窜动，保证辊筒的运行稳定性。

　　针对不同产线的布局需求，这套辊组既可以作为主动辊使用，搭配减速电机提供输送动力，也可以作为从动张紧辊使用，安装在输送线的两端或中间段做张紧支撑，侧支架的安装孔位与行业通用的输送线支架孔位完全匹配，不需要重新打孔即可完成安装，对于旧线改造项目来说适配性极强。结构中没有采用特殊定制的非标零件，所有轴承、紧固件都采用国标通用件，备件采购方便，不需要单独定制特殊配件，进一步降低了设备的全生命周期使用成本。
