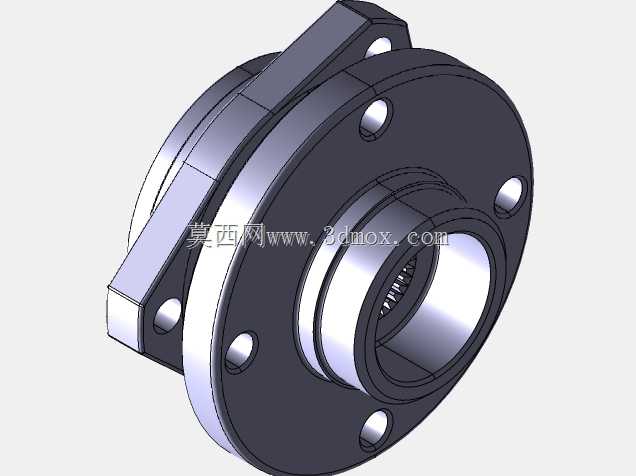

欧宝阿斯特拉G型前轮轮毂结构

　　该轮毂为乘用车辆前轮承载连接部件，核心作用是实现车轮轮辋与转向节、驱动半轴的刚性连接，同时承担车辆行驶过程中的垂向载荷、转向力矩以及制动扭矩传递，是前桥行走系统的核心安全部件。从结构设计来看，主体采用盘式法兰加轴颈的一体化构型，法兰端面均匀分布多组螺栓过孔，用于匹配轮辋安装螺栓，孔位的位置度公差严格控制在0.1mm以内，保证车轮装配后的端面跳动量符合行驶要求，避免高速行驶时出现车轮抖动的问题。轴颈部分设计有内花键结构，与驱动半轴的外花键配合，能够将半轴输出的驱动扭矩平稳传递至轮毂，进而带动车轮转动，花键参数采用标准渐开线齿形，齿侧配合间隙控制在合理范围，既保证扭矩传递的可靠性，又避免装配过紧导致的拆卸困难。

　　法兰盘侧方延伸出的凸台结构为制动卡钳或转向节限位的配合面，该面的平面度要求较高，保证装配后相关部件的位置精度，避免制动偏磨或者转向卡滞的问题。在实际装车场景中，该轮毂需要匹配对应车型的双列角接触轮毂轴承，轴颈的外径尺寸与轴承内圈过盈配合，过盈量控制在0.02-0.04mm之间，既保证轴承内圈与轮毂同步转动，又避免过盈量过大导致轴承预紧力异常升高，缩短轴承使用寿命。安装边界方面，法兰盘的外径尺寸适配15寸标准轮辋的安装孔距，中心孔的同轴度相对于轴颈轴线的跳动量不超过0.05mm，保证车轮旋转的中心与半轴轴线重合，减少行驶过程中的动不平衡量。设计过程中充分考虑了日常行驶的受力工况，法兰盘与轴颈的过渡位置采用大圆角过渡，避免应力集中，

　　在车辆经过颠簸路面承受冲击载荷时，该过渡区域不会出现应力断裂的风险。轮毂的材质选用高强度球墨铸铁或者锻造铝合金，不同材质版本对应不同的整车配置，铸铁版本成本更低、承载能力更强，铝合金版本重量更轻，能够降低簧下质量，提升车辆的操控响应性。在制动系统匹配上，法兰盘内侧的端面为制动盘的安装定位面，该端面与轴颈轴线的垂直度公差控制在0.03mm以内，保证制动盘装配后端面跳动量符合要求，避免制动时出现踏板抖动的问题。日常维修场景中，该轮毂的花键部分需要涂抹专用润滑脂，避免花键锈蚀导致的拆卸困难，同时螺栓过孔的位置设计考虑了维修时的操作空间，使用常规套筒工具即可完成轮辋螺栓的拆装，不需要特殊专用工具。从建模细节来看，所有的倒角、

　　圆角都按照实际加工工艺进行还原，没有出现尖锐的工艺死角，轴颈的密封槽位置尺寸准确，能够匹配标准的轮毂油封，防止行驶过程中泥水进入轴承内部，延长轴承的维护周期。法兰盘上的减重孔设计在保证结构强度的前提下，尽可能降低轮毂自身重量，减重孔的位置经过受力仿真验证，不会在最大冲击载荷下出现结构变形，每个减重孔的边缘都做了倒角处理，避免应力集中。该结构的设计完全贴合对应车型的前桥硬点参数，不需要额外修改即可直接适配原车的转向节、制动盘、半轴等部件，互换性符合整车零部件的通用要求，能够满足售后维修替换以及改装场景的使用需求。
