PCF8523实时时钟RTC通讯模块结构设计

项目分类:通讯工具类 发布时间:2026-01-20 ID:1124409
  • PCF8523实时时钟RTC通讯模块结构设计
  • PCF8523实时时钟RTC通讯模块结构设计
  • PCF8523实时时钟RTC通讯模块结构设计
  • PCF8523实时时钟RTC通讯模块结构设计
  • PCF8523实时时钟RTC通讯模块结构设计
  • PCF8523实时时钟RTC通讯模块结构设计
  • PCF8523实时时钟RTC通讯模块结构设计
  • PCF8523实时时钟RTC通讯模块结构设计
  • PCF8523实时时钟RTC通讯模块结构设计

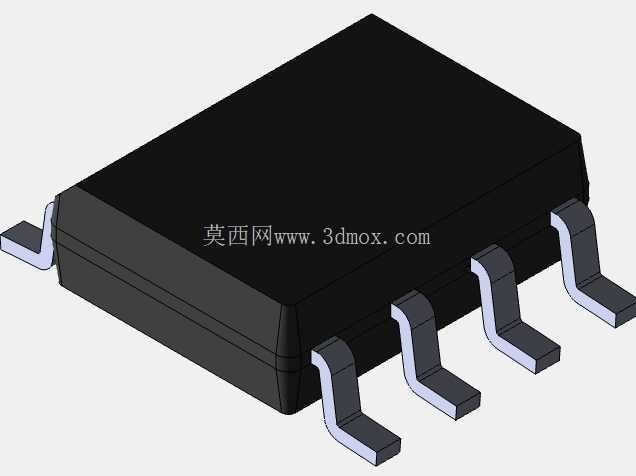

在嵌入式终端、工业数据采集终端、低功耗物联网节点这类需要长期离线计时的设备里,实时时钟模块是保证时间戳准确性的核心部件,PCF8523作为常用的低功耗RTC芯片对应的模块化结构,在设计时需要兼顾板载安装兼容性、抗干扰性能与外围电路的布局合理性。做这个模块的三维结构时,首先要考虑的是实际应用场景里的安装边界:多数工业控制板、传感采集节点的板载预留空间都比较紧凑,模块整体采用矩形板载结构,长宽尺寸控制在常规贴片模块的通用规格范围内,厚度方向避开周边接插件、电容的高度干涉区间,保证可以直接通过排针或者贴片焊盘焊接在主控板的预留位置,不需要额外做结构避让。

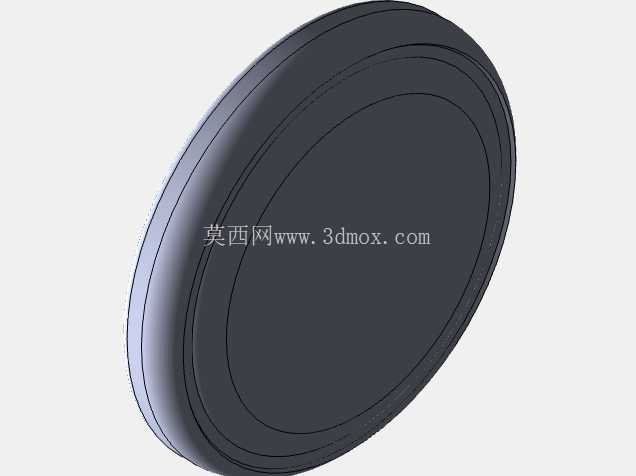

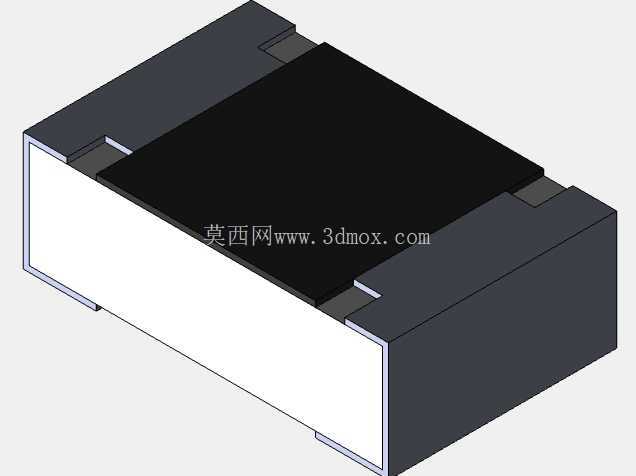

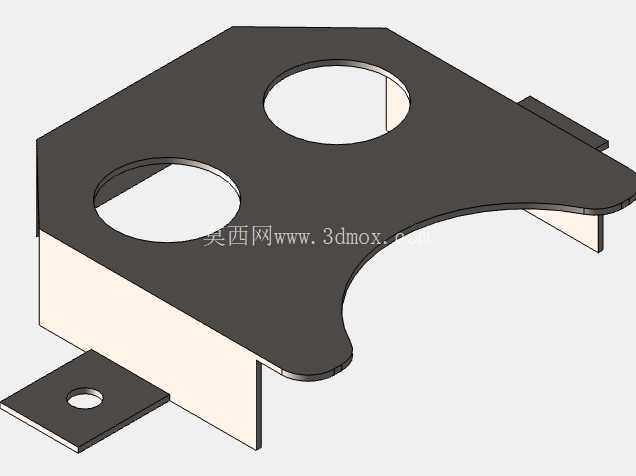

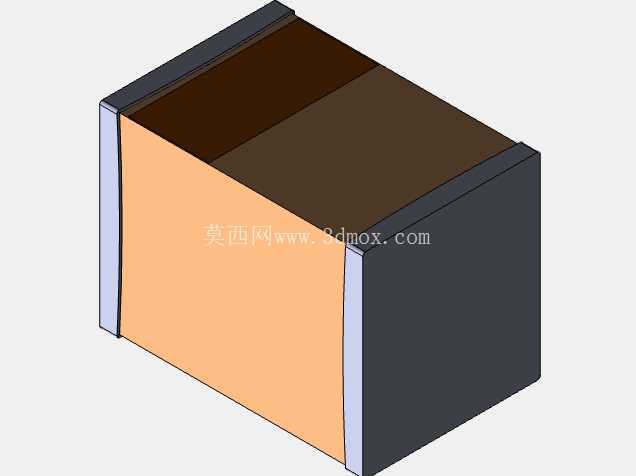

从功能特性来看,这个模块核心是实现掉电状态下的持续计时,依靠备用纽扣电池在主电源断开时维持芯片运行,所以结构设计时专门预留了纽扣电池的安装位,电池座的卡扣结构做了限位设计,避免设备在振动工况下出现电池松脱、接触不良的问题,电池座的位置避开了芯片的核心晶振区域,减少电池金属外壳对晶振起振的电磁干扰。模块的外围电路包含起振电容、上拉电阻、电源滤波电容,三维布局时把这些无源器件按照信号流向排布,电源输入路径最短,减少线路压降,I2C通讯引脚的走线区域做了铺地隔离,避免周边高频信号对通讯时序的干扰。

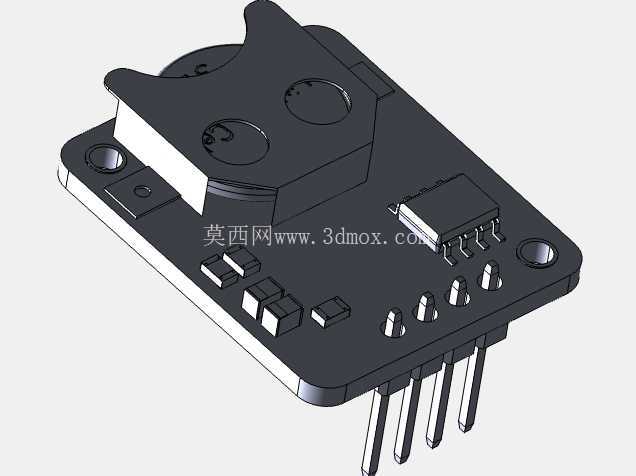

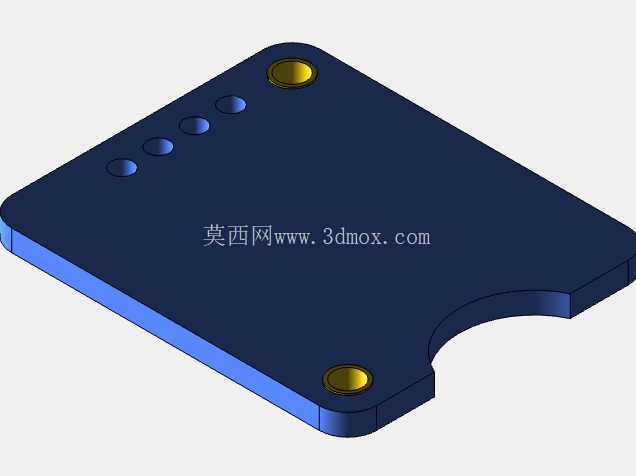

设计思路上没有做多余的异形结构,整体采用规整的矩形轮廓,四个角预留了固定孔位,既可以直接焊接在主板上,也可以通过铜柱做独立固定,适配不同的安装方式。排针引脚的排布遵循常用RTC模块的通用引脚定义顺序,VCC、GND、SDA、SCL、中断输出引脚的位置和市面主流兼容模块保持一致,方便工程师在做设备升级替换时不需要重新改板,直接替换即可。模块的丝印区域在三维结构里做了凹陷处理,避免焊接时丝印被焊锡蹭掉,引脚编号的标识位置朝向板边,方便调试时用万用表测量引脚电平。

考虑到实际工业场景里的温湿度变化,模块的PCB板厚采用常规1.6mm规格,焊盘做了加大处理,提升焊接可靠性,在有凝露风险的工况下,加大的焊盘也能减少虚焊概率。晶振的位置在结构上做了局部围地处理,三维建模时预留了晶振下方的铺铜空白区域,避免铺铜带来的寄生电容影响晶振的起振精度,保证时钟走时误差控制在器件允许的范围内。电池座的高度和周边最高的电解电容高度保持齐平,整个模块的最高高度统一,不会出现局部凸起导致的外壳装配干涉问题,方便设备做整体的外壳密封设计。

在做结构校验的时候,重点核对了安装孔的位置公差、排针的间距公差,保证和通用封装的匹配度,所有器件的高度都做了干涉检查,模拟在主板上贴装之后,和周边的主控芯片、存储芯片、接插件之间预留足够的安全距离,避免焊接时出现连锡,也方便后期维修时拆换器件。模块的边缘做了圆角处理,避免PCB板边的毛刺在装配时划伤操作人员或者损坏周边的线材,电源引脚的位置做了加宽走线处理,大电流路径的铜厚在结构设计时对应预留了足够的载流空间,即使在备用电池充电的工况下也不会出现线路过热的问题。

从实际使用的角度出发,这个模块的结构设计完全服务于功能实现,没有冗余的装饰性结构,所有的尺寸设定、器件排布都围绕板载安装的兼容性、运行的可靠性、调试维护的便捷性展开,不管是用在低功耗的户外传感节点,还是用在工业控制柜里的计时单元,或是用在消费类电子的离线计时场景,都能满足安装和使用的结构要求,建模时还原了每一个器件的实际外形尺寸、安装位置,工程师在做整机结构设计时可以直接调用这个模型做装配干涉检查,不需要重新测绘模块尺寸,能有效缩短结构开发的周期,减少因为尺寸预估错误带来的装配返工问题。
