CSWP认证考试练习异形连接结构件

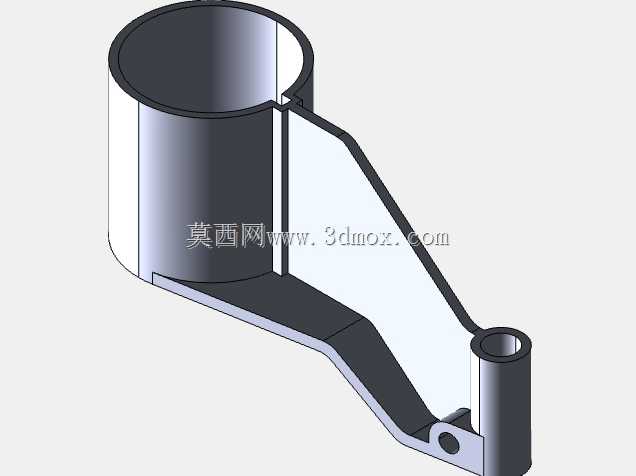

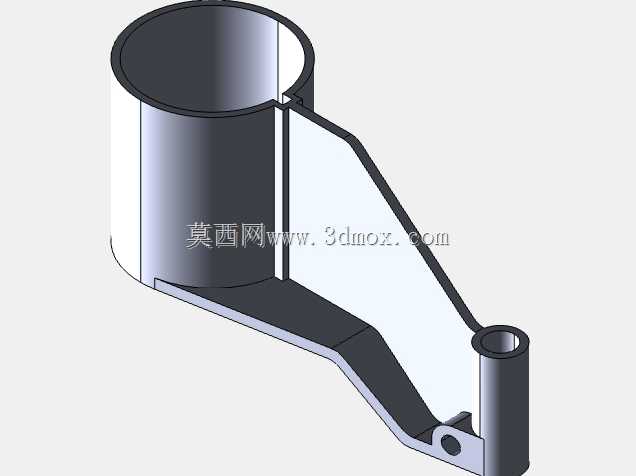

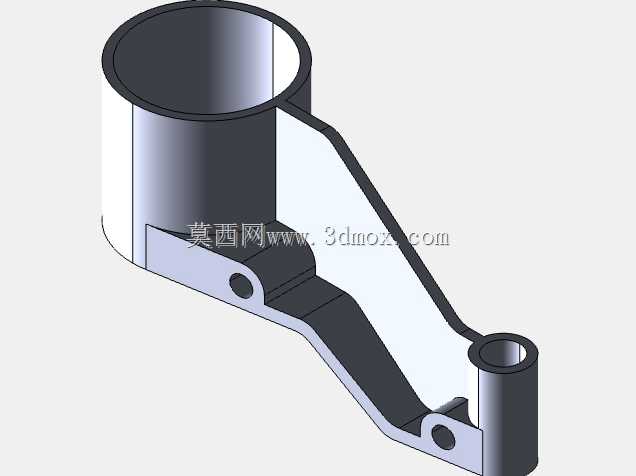

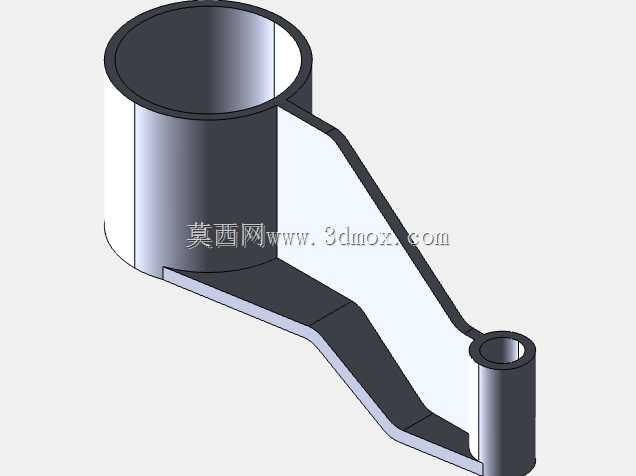

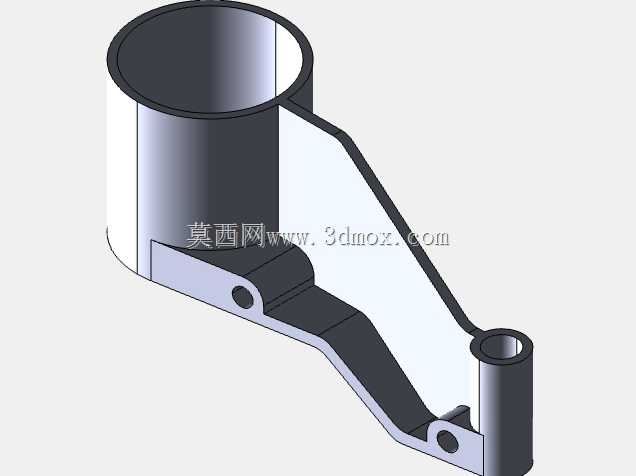

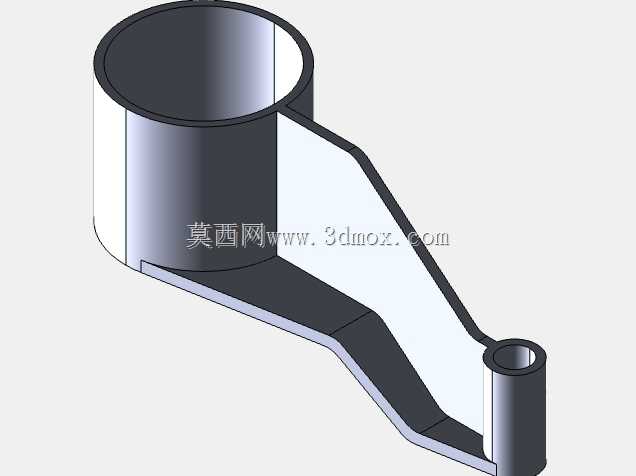

　　做了这么多年结构设计，碰到不少刚入行的工程师问起CSWP认证的备考要点，其实这类考试的核心从来不是考你会不会点软件按钮，而是考察你对零件建模逻辑、尺寸关联、特征顺序的把控能力，眼前这个异形连接结构，就是非常典型的分段式建模练习件。先看实际应用场景，这类带大小圆柱端的斜向连接支架，在小型机电设备的内部走线支撑、轻质负载的传动连接场景里非常常见，大直径圆柱端一般用来穿设线束或者作为转动副的衬套安装位，小直径圆柱端则多用来铰接连杆或者固定传感器支架，中间的斜向连接板既要保证两个圆柱端的位置度公差，还要在尽量减重的前提下满足结构刚度要求，很多小型自动化设备的执行端连接件、低压电气柜内的走线固定支架，都能看到类似的结构影子。

　　从设计思路上来说，做这类零件第一步绝对不是急着拉伸凸台，而是要先确定两个圆柱端的中心距、相对角度以及安装基准面，很多新手建模的时候容易先画中间的连接板，最后再补两端的圆柱，结果到改尺寸的时候整个特征树全报错，正确的逻辑应该是先把两个圆柱的基准轴、安装端面的位置完全定死，用全局方程式把中心距、圆柱高度、壁厚这些核心参数关联起来，再去做中间连接段的轮廓放样。这里要注意，中间的连接板和两端圆柱的衔接处不能做直角相接，不然不仅注塑或者钣金折弯的时候会出现应力集中，实际装配的时候也容易因为边缘锐边割伤线束或者安装人员的手，所以衔接位置的过渡圆角要根据板材厚度或者壁厚来匹配，一般圆角半径不小于壁厚的0.5倍，要是用钣金工艺做的话，还要提前算好折弯扣除量，避免折弯后两个圆柱端的位置出现偏移。再说到尺寸和安装边界，大直径圆柱端的内径要匹配所穿线束的外径或者衬套的外径，一般留0.2到0.5毫米的安装间隙，圆柱的高度要比安装面的厚度高出1到2毫米，方便加装固定挡圈或者端盖；小直径圆柱端因为要承受铰接的往复作用力，壁厚要比大端稍厚，端面要做倒角处理，方便装配的时候快速对准铰接孔。中间的斜向连接板不能做成等宽的结构，靠近大圆柱端的位置受力弯矩更大，所以连接宽度要适当加宽，往小圆柱端过渡的时候可以逐渐收窄，这样既能减少不必要的材料浪费，也能让整个零件的应力分布更均匀，要是用3D打印做样件验证的话，这个渐变宽度的结构还能减少打印支撑的用量，降低样件制作成本。

　　实际建模的时候还要注意特征的父子关系，比如圆柱端的安装孔要以圆柱的基准轴作为参考，不要直接选圆柱的边线做同心约束，不然后续修改圆柱直径的时候，孔的位置会跟着出错；中间连接板的轮廓要完全约束在两个圆柱的切平面上，放样的时候要注意轮廓的对齐点，不然会出现扭曲的面，后续做工程图的时候没法标注正确的形位公差。很多人备考CSWP的时候容易忽略安装边界的校验，比如这个零件装到设备上之后，大圆柱端的外圆不能和周边的其他结构件发生干涉，小圆柱端的活动行程范围内不能有遮挡，所以建模完成后一定要做简单的干涉检查，把周边的安装环境简化成几个基准块，模拟整个运动行程里的间隙情况，一般最小活动间隙留1毫米以上就可以满足常规的装配要求。

　　另外这个结构如果是用钣金工艺加工的话，中间的连接板和两端圆柱的衔接处要释放工艺缺口，不然折弯的时候材料会被拉扯变形，导致圆柱的圆度超差；如果是用机加工的方式做，就要考虑刀具的可达性，内侧的圆角不能小于刀具的半径，不然加工的时候会出现清根不到位的情况，要是用注塑工艺生产，还要提前算好拔模斜度，圆柱端的拔模方向要和开模方向一致，避免出现倒扣结构。其实这类练习件的价值从来不是建出一个看起来一样的外形，而是通过建模过程梳理结构设计的逻辑，知道每个尺寸为什么要这么标，每个特征为什么要这么建，放到实际工况里能不能满足使用要求，这也是CSWP认证考察的核心能力，毕竟实际工作里没人会让你建一个和实际生产脱节的花架子模型，每一个特征、每一个尺寸都要对应实际的装配、加工、使用需求。
