城轨车辆电池安装支撑固定结构设计

　　这套支撑结构主要面向城市轨道交通车辆的车载电池安装场景，同时配套CVS系统的安装固定需求，解决车载储能部件在车辆运行工况下的可靠固定问题。城轨车辆运行过程中存在频繁启停、过弯道侧倾、轨道接缝带来的持续振动，传统电池安装支架多采用整块折弯钢板焊接成型，不仅自重偏大，还容易在长期交变载荷下出现焊缝疲劳开裂的问题，同时后期维护时电池拆装的操作空间十分受限。

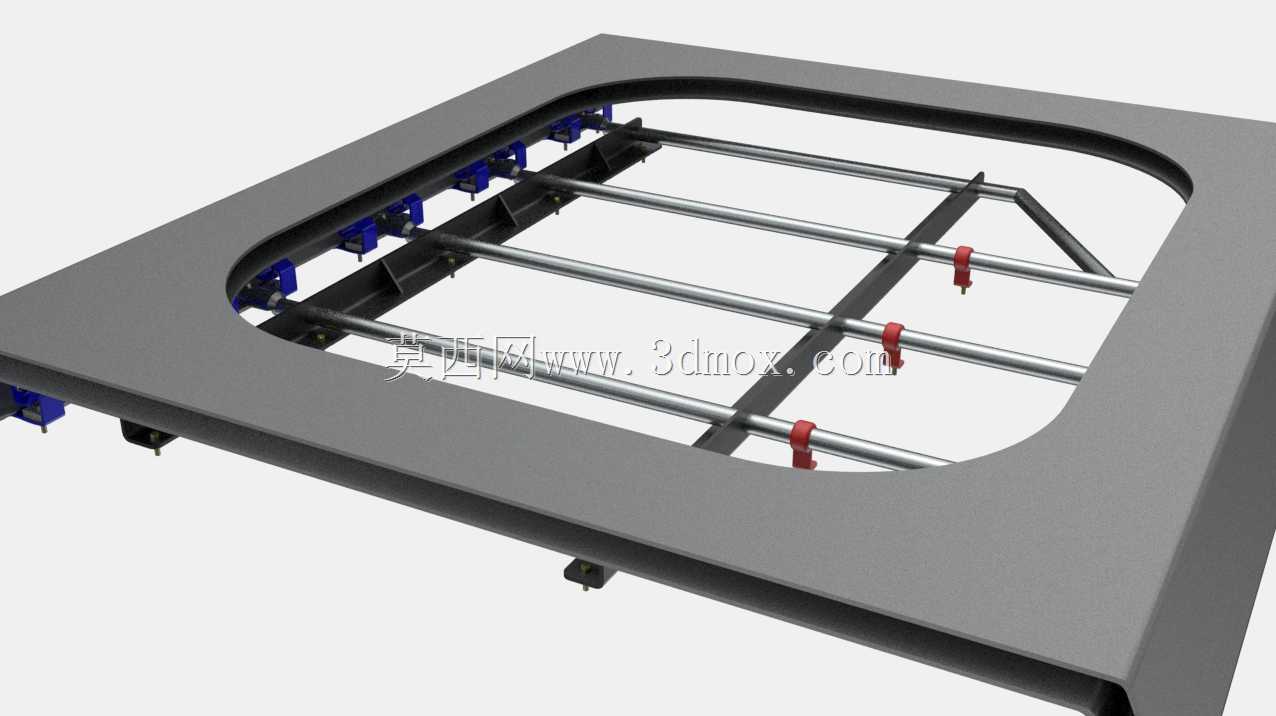

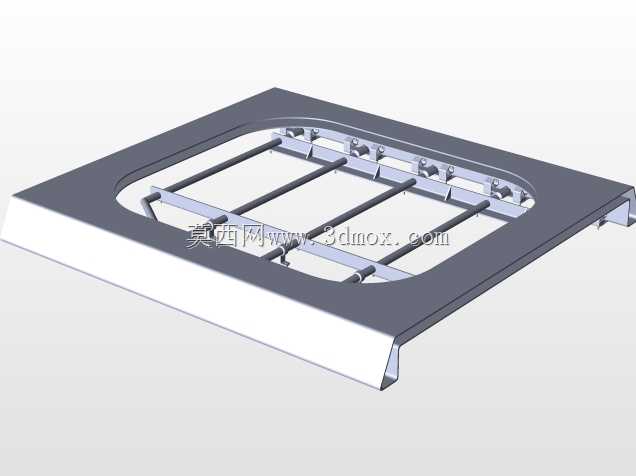

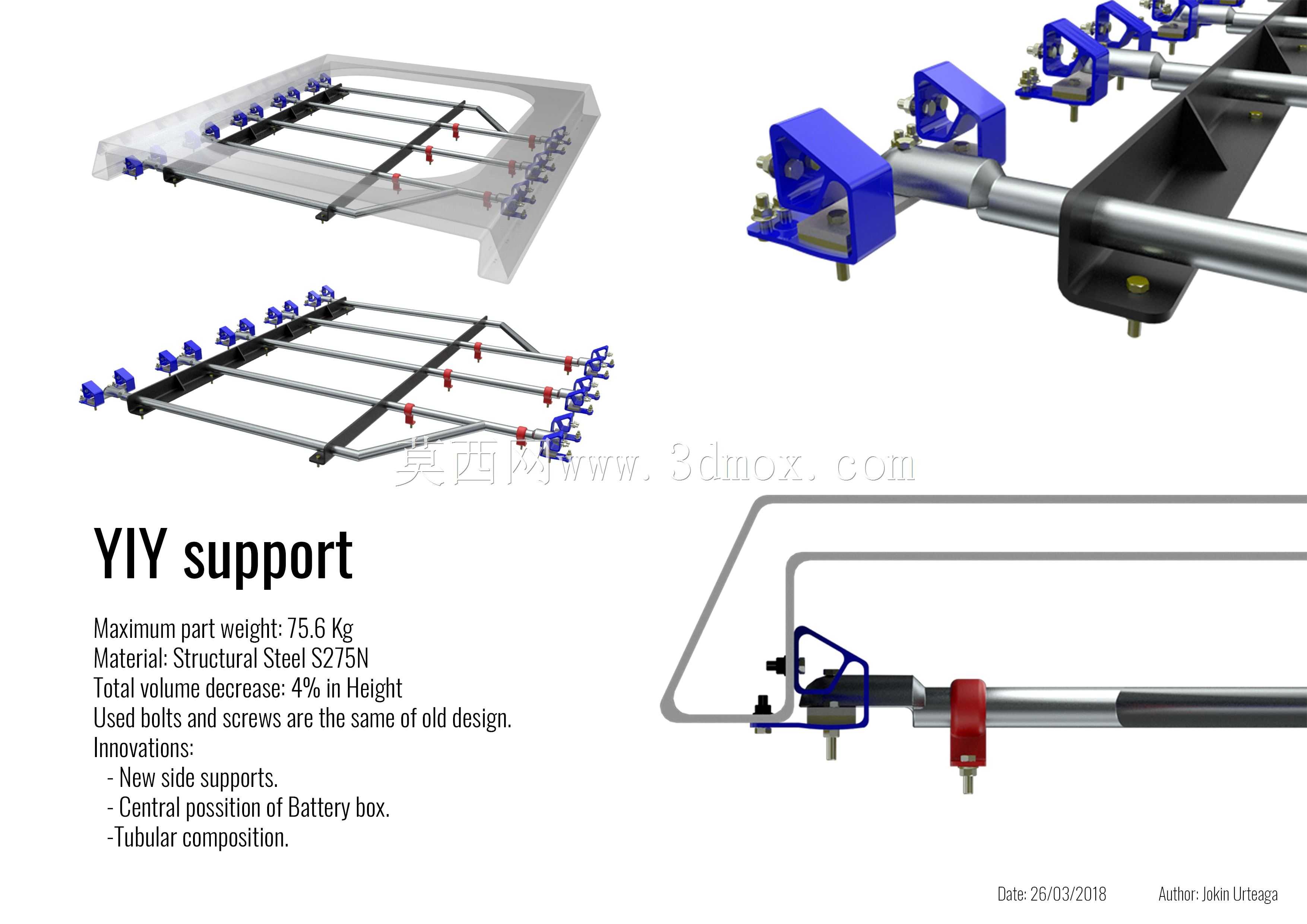

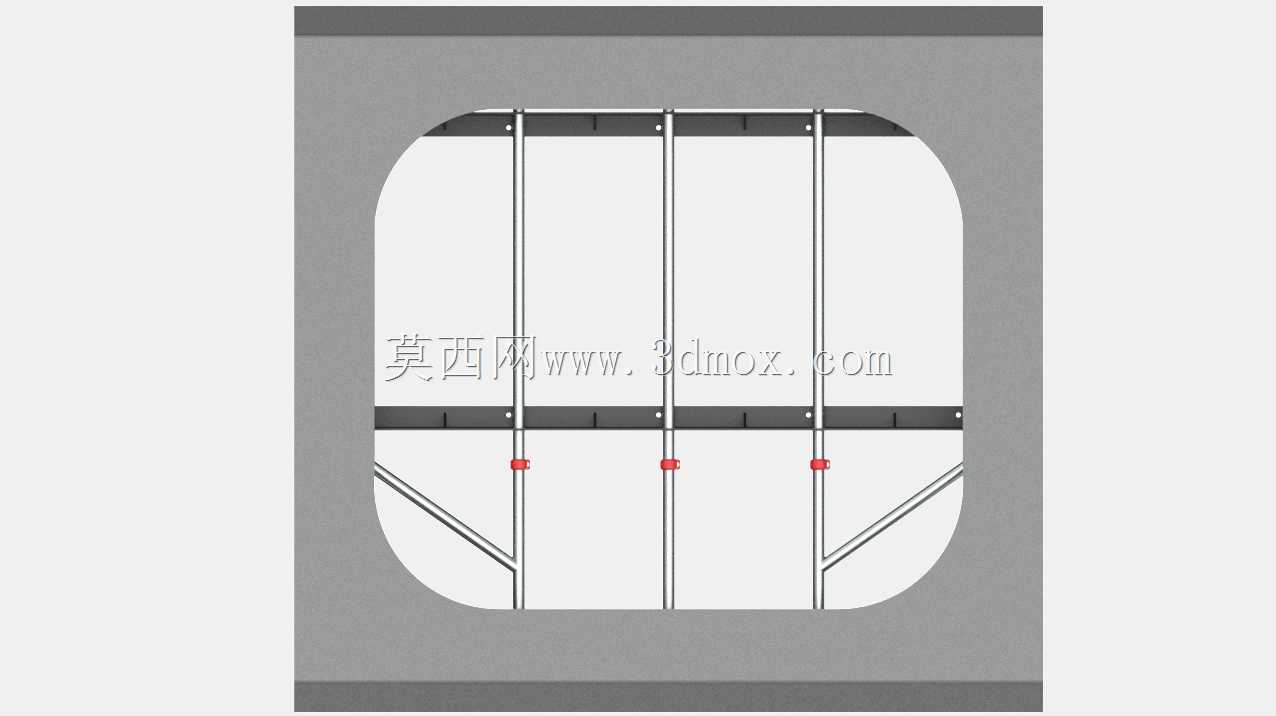

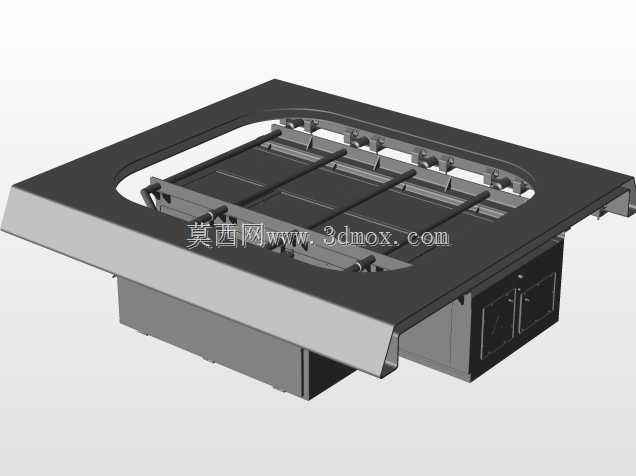

　　从结构组成来看，整套支撑以钢筋杆件作为主要受力骨架，搭配两个L形截面的型材作为侧边承载基准，没有采用冗余的包覆式壳体结构，整体框架完全开放。设计过程中优先控制了结构自重，相比同承载等级的传统焊接支架，整体体积缩减了4%，对应的结构自重也同步下降，单组支架可承载的电池部件最大重量为75.6Kg，主体承载材料选用S275N结构钢，该材料的屈服强度与韧性匹配城轨车辆的运行环境温度要求，不需要额外做表面热处理就能满足长期抗疲劳需求。

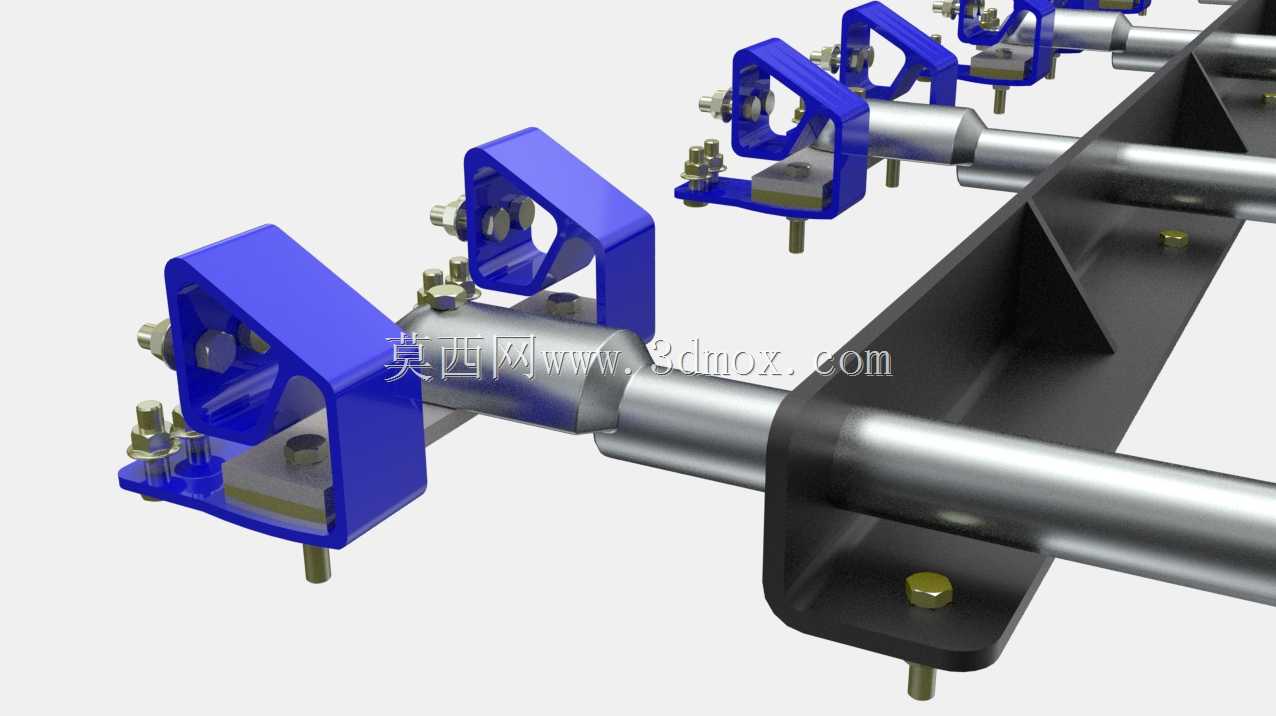

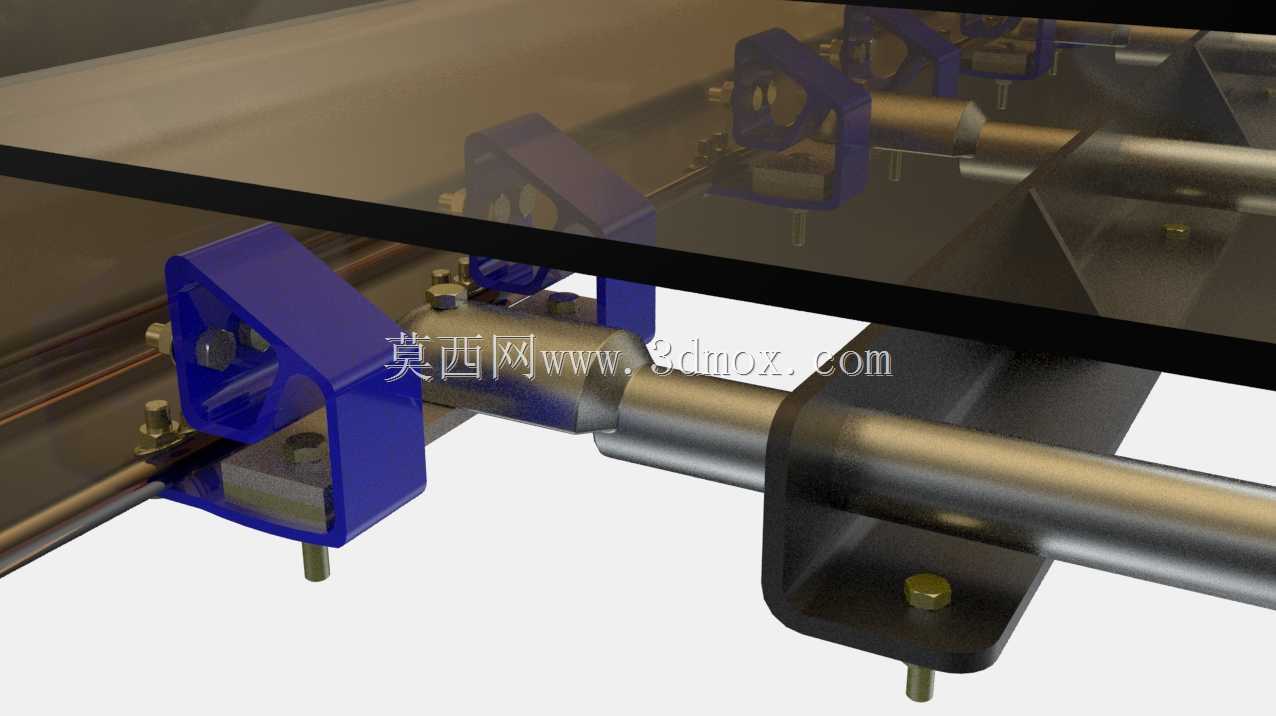

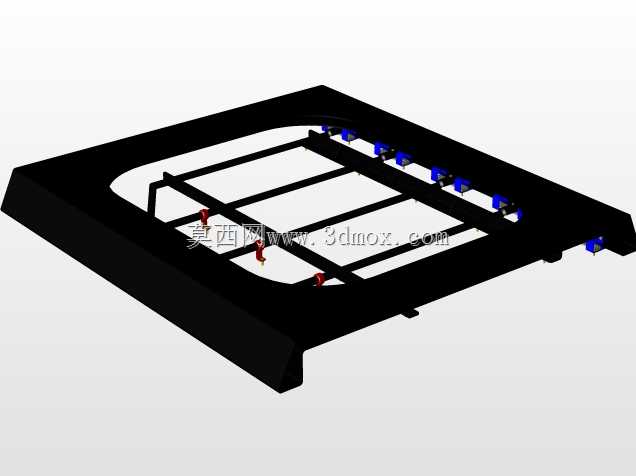

　　结构的创新点集中在三个维度：首先是侧边支撑结构做了重新布局，将原来分散在四个角点的固定座调整为沿型材长度方向均匀排布的蓝色压装固定件，每个固定件都通过螺栓与底部安装基面连接，固定点的受力分布更均匀，避免了局部应力集中导致的型材变形；其次是将电池箱的安装位置调整到支撑框架的中心区域，让整个支架的受力中心与安装基面的承载中心重合，车辆运行过程中产生的纵向、横向冲击力可以均匀传递到各个固定点，不会出现单侧固定座受力过载的情况；最后是整体采用管式杆件组合的结构形式，所有杆件之间的连接螺栓、螺钉规格都和原有旧款设计保持通用，现场维护更换时不需要重新配备特殊规格的紧固件，也不需要改动车辆上原有的安装孔位，可直接替换原有老旧支架。

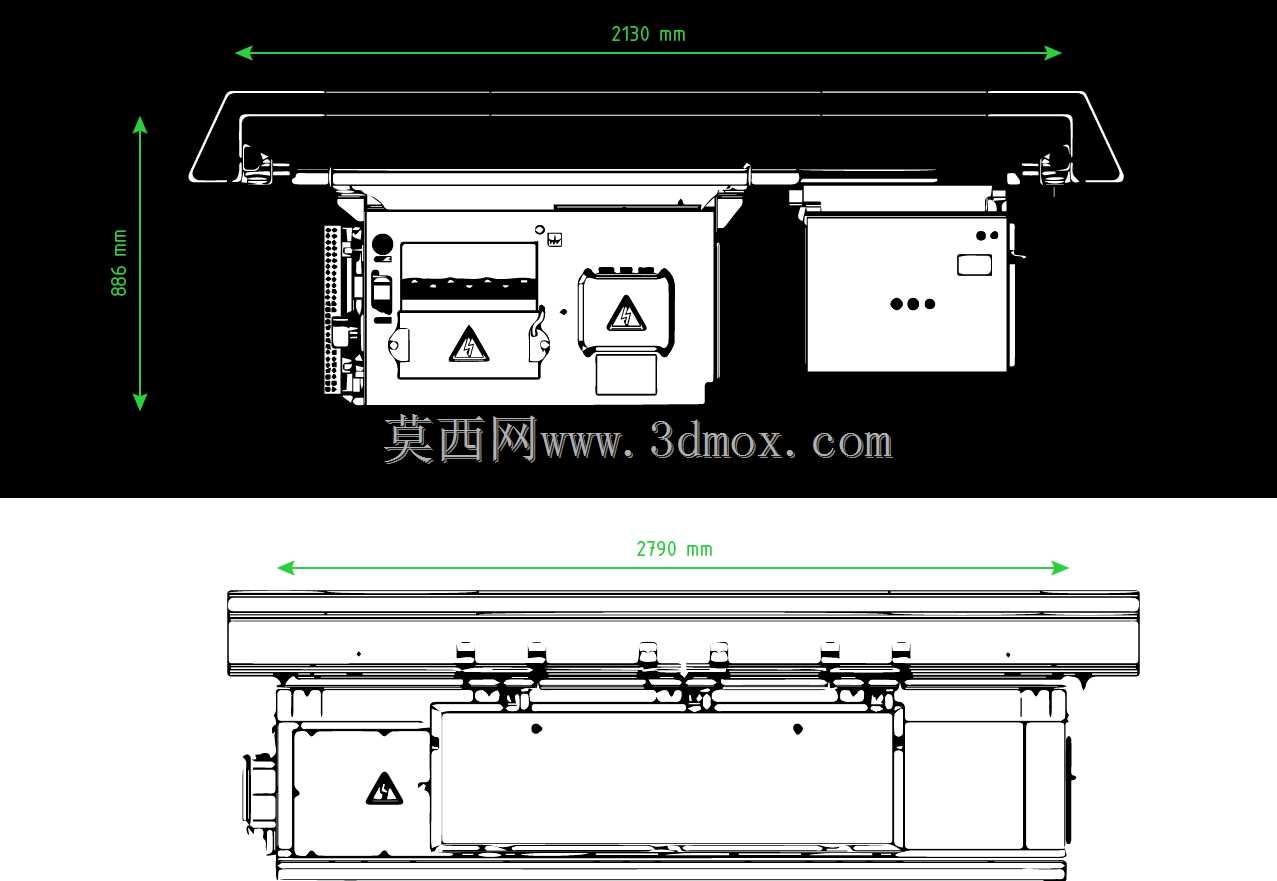

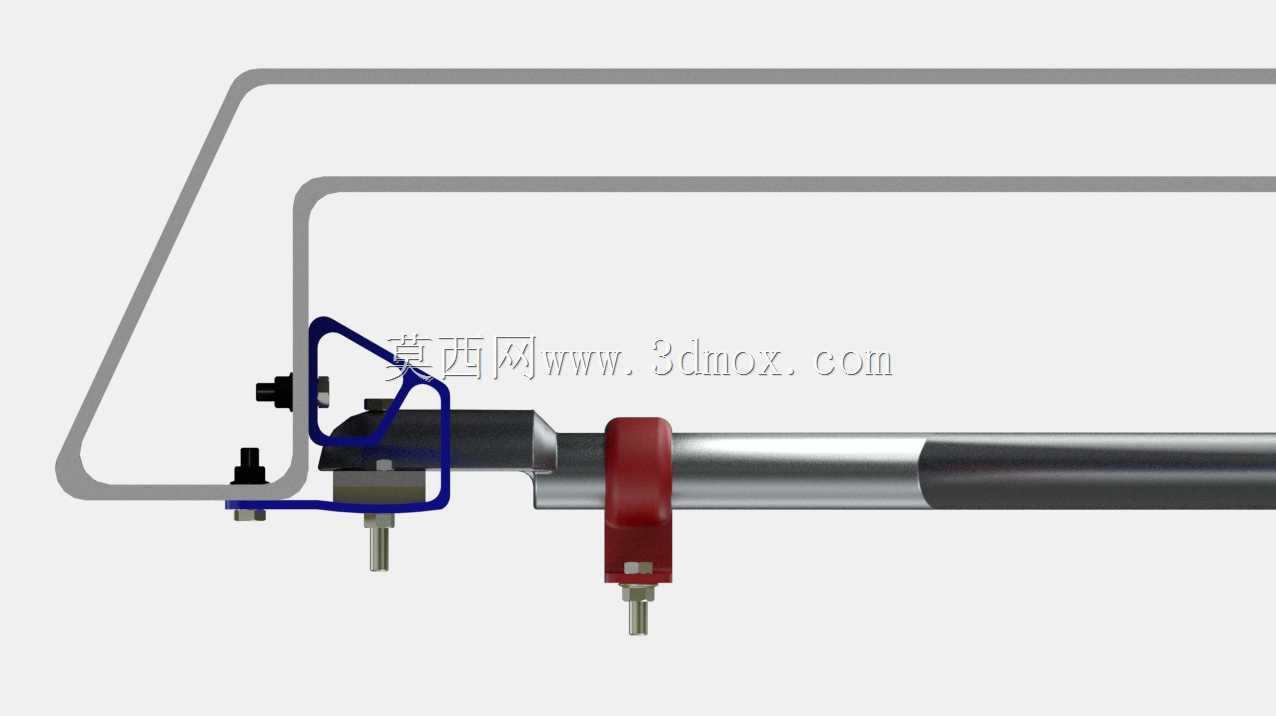

　　安装边界方面，整套支撑的安装基面适配城轨车辆底架的标准安装间距，侧边L形型材的高度经过反复校核，既保证电池安装后底部留有足够的通风间隙，满足电池工作时的散热需求，又不会超出车辆底架的设备安装限界，不会和相邻的走行部部件、管线槽产生干涉。支撑上预留的CVS部件安装位采用快装式卡扣结构，配套的红色定位卡件可以快速锁定CVS模块的安装位置，不需要额外做位置调整就能保证模块的安装精度，管线可以沿着管式杆件的走向排布，通过扎带直接固定在杆件上，省去了额外安装管线槽的步骤。

　　设计过程中也充分考虑了制造工艺性，所有杆件都采用标准型材下料，不需要复杂的成型模具，L形型材的折弯角度统一，焊接位置全部位于杆件的连接节点处，焊缝长度短且焊接位置便于工人操作，不需要特殊的焊接工装就能完成组焊，生产制造成本更低。开放的框架结构也让后期的检修维护十分方便，操作人员可以直接观察到所有固定点的连接状态，不需要拆解外围护板就能完成螺栓紧固、部件检查的工作，电池拆装时可以从框架的侧面直接移出，不需要拆除周边的其他附属部件。

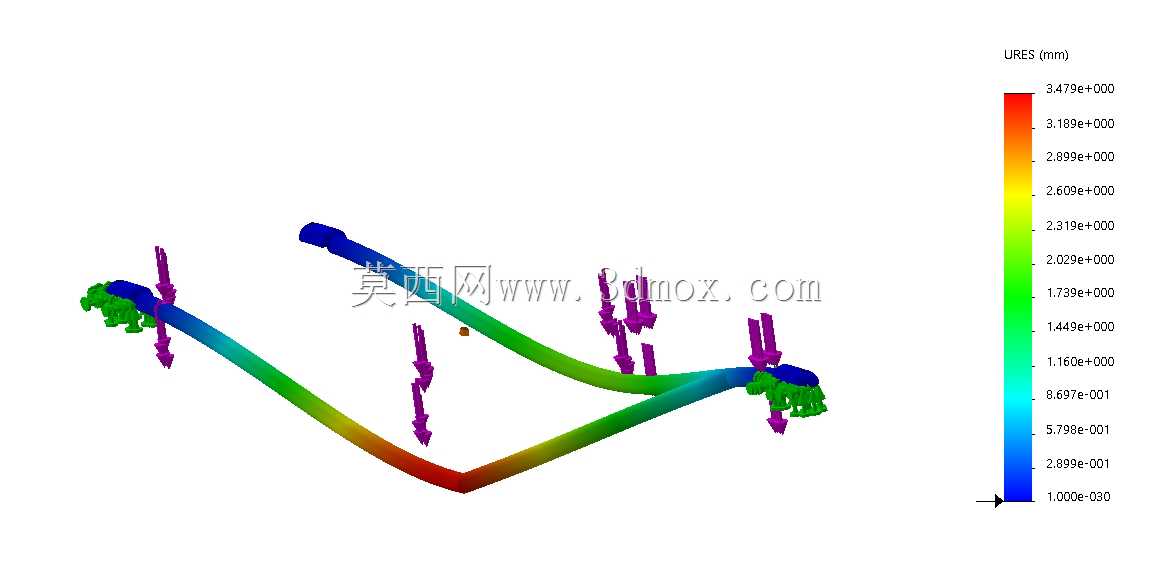

　　在受力校核环节，针对城轨车辆运行中常见的纵向冲击、横向侧倾、垂向振动三种典型工况，分别对杆件的抗弯强度、固定点的抗剪强度、型材的局部承压能力做了验算，所有受力点的安全系数都满足轨道交通车载设备的设计规范要求，即使在最大冲击载荷下，结构的变形量也控制在允许范围内，不会出现电池移位、CVS模块松动的问题。同时管式结构的迎风面积更小，车辆运行过程中产生的风阻也更低，不会额外增加车辆的运行能耗。
