CSWA认证考试机械零件建模练习实例

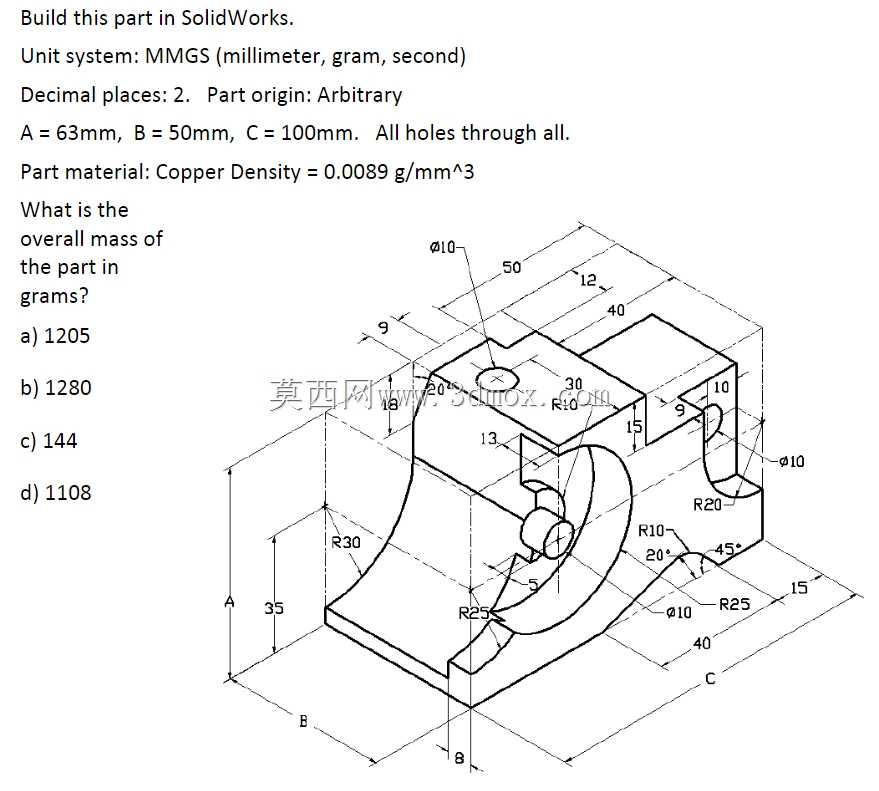

　　这类带完整尺寸标注的轴测零件图，是三维建模技能考核场景中最常见的实操题型，主要用于考察建模人员对基准选择、特征顺序、尺寸约束逻辑的掌握程度，也是机械设计从业者入门阶段验证自身建模能力的典型练习载体。从结构设计逻辑来看，该零件采用毫米级单位体系建模，整体轮廓以长方体为基础基体，在基体上通过拉伸切除、圆角过渡、孔位加工等特征组合成型，所有孔位均为贯通设计，避免了盲孔加工带来的排屑、装配干涉问题，适配常规机加工的钻孔工序要求。零件的圆弧过渡区域分别设置了不同半径的圆角，大半径圆弧主要用于降低零件边角的应力集中，小半径圆角则用于匹配相邻装配部件的贴合边界，避免装配时出现硬接触刮擦。从安装边界来看，零件的三个方向总尺寸分别为63mm、

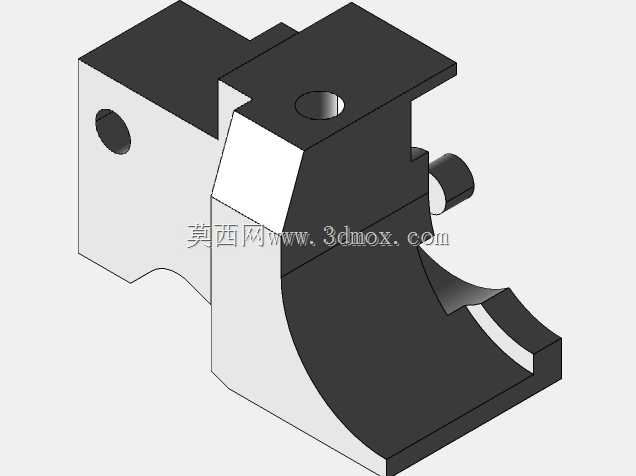

　　50mm、100mm，整体体积紧凑，可直接嵌入小型机械组件的安装位，不需要额外预留过大的操作空间，贯通孔的直径统一为10mm，适配同直径的标准紧固件，不需要单独定制连接件，能有效降低装配环节的物料成本。在实际建模过程中，首先需要确定零件原点为任意基准点，将三个方向的总尺寸作为基体拉伸的边界约束，先完成主体块的成型，再依次处理侧面的圆弧凸台、贯通孔、边角圆角等特征，建模过程中需要注意特征的父子关系，避免后续修改尺寸时出现特征报错。这类零件的材质设定为铜，密度参数符合常规铜材的物理属性，建模完成后通过质量属性计算即可得到零件的整体质量，这也是技能考核中核心的验证环节，能直接反映建模过程中尺寸约束是否准确、特征是否存在遗漏或多余。

　　从工程应用角度来说，这类结构的铜质零件常作为小型设备中的导电连接基座、定位支撑块使用，铜材质的良好导电性和加工性能，让这类零件在低压电气设备、小型通讯终端的内部结构中较为常见，贯通孔既可以作为紧固件的安装通道，也可以作为线路的穿线孔，实现一物多用的结构设计目标。在建模练习过程中，需要严格遵循图纸标注的尺寸公差逻辑，所有圆角尺寸、孔位定位尺寸都需要和标注完全一致，不能随意简化圆角或者调整孔位位置，否则最终计算得到的质量会和标准值出现偏差，无法通过考核验证。同时这类练习也能帮助建模人员养成规范的建模习惯，比如先确定基准再添加特征、先做主体再做局部细节、所有尺寸完全关联标注参数，这些习惯在后续的实际产品建模工作中，

　　能大幅提升模型的可修改性，减少后续结构调整时的返工量。对于刚接触三维建模的从业者来说，这类多特征组合的零件练习，能快速熟悉拉伸、切除、圆角、孔特征的操作逻辑，理解单位设置、材质属性赋予对最终模型物理参数计算的影响，掌握从二维轴测图还原三维实体的完整思路，为后续处理更复杂的装配体建模、工程图生成工作打下扎实基础。在实际生产环节，这类零件的加工流程也和建模顺序高度匹配，先通过铣削加工出长方体基体，再通过数控铣加工圆弧轮廓和圆角，最后通过钻孔工序完成所有贯通孔的加工，建模时的特征顺序和加工工序保持一致，也能为后续的数控编程提供直接的模型参考，减少编程环节的模型处理工作量。
