CFD仿真用涡轮叶片及计算域结构

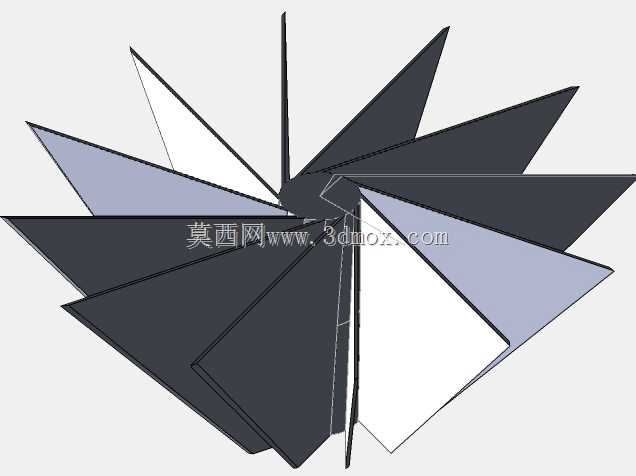

　　在流体机械的仿真验证环节，涡轮叶片的流域建模一直是前期处理的核心痛点，不少工程师在拿到叶片几何后，需要花费数小时抽取计算域、处理几何间隙、划分边界层，稍有疏漏就会导致网格负体积、计算残差发散的问题。这套涡轮叶片及配套微积分流域结构，正是针对CFD仿真前处理的痛点完成的建模，叶片采用周向均匀阵列的布局，单支叶片的翼型截面沿叶高方向做了连续的扭转过渡，从叶根到叶顶的安装角渐变匹配流体在流道内的转向规律，避免叶道内出现过大的流动分离区。配套的计算域完全贴合叶片的外轮廓边界，进口段预留了足够的来流发展长度，出口段延伸长度满足尾迹充分发展的要求，叶片与流域壁面之间的间隙完全按照实际装配公差预留，不需要使用者再做几何布尔运算或者间隙修补，

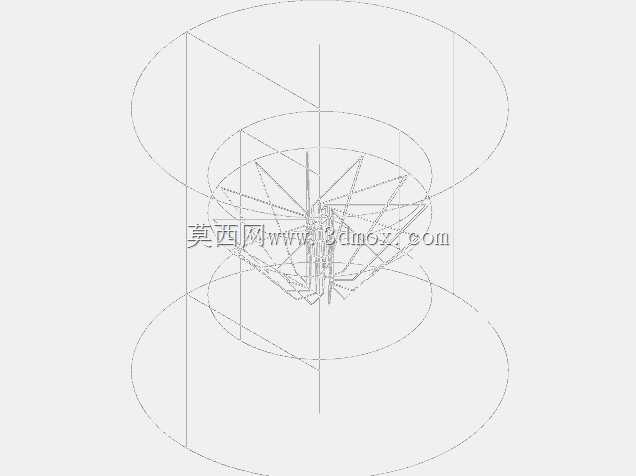

　　导入仿真软件后可以直接进行网格划分。从实际应用场景来看，这类带完整计算域的涡轮叶片模型，可直接用于小型向心涡轮的性能验证、涡轮增压器叶轮的流场分析、微型燃气轮机的初步方案迭代，也能作为流体教学中涡轮级仿真的演示案例。在设计思路上，建模阶段就规避了常规叶片建模容易出现的几何碎面、重叠边问题，叶片的吸力面与压力面曲率连续过渡，叶根与轮毂面的交接处做了小半径圆角处理，既符合实际加工的工艺要求，也能避免仿真过程中该位置出现应力奇异或者流动滞止区。计算域的外边界采用规则的回转体结构，在划分结构化网格时可以很方便地做O型剖分，边界层网格的第一层厚度可以根据不同的湍流模型要求灵活调整，不需要反复切割几何。从安装边界来看，

　　叶片叶根位置的定位基准与轮毂的安装槽完全匹配，阵列后的所有叶片周向位置度误差控制在建模公差范围内，做转子动力学分析时可以直接提取质心位置与转动惯量参数，不需要额外做几何修复。不少刚接触CFD仿真的工程师容易忽略流域与叶片的匹配性，要么流域过大导致网格数量激增浪费计算资源，要么流域截断位置离叶片太近导致进出口边界条件设置不合理，计算结果与实际偏差超过30%，这套模型的流域尺寸是经过多轮仿真验证确定的，进口距离叶片前缘的长度为3倍叶高，出口距离叶片尾缘的长度为5倍叶高，既保证来流均匀性，也能让尾流充分发展，不会出现边界反射影响计算精度。叶片本身的翼型是针对低雷诺数工况优化的，在小流量工况下也能保持较高的通流效率，

　　叶顶间隙按照常规小型涡轮的装配间隙设置，间隙处的流动泄漏量与实际测试值偏差在工程允许范围内。在做流固耦合分析时，叶片的实体几何可以直接导入结构求解器，流域与固体的交界面已经做了共节点处理的前期准备，不需要额外做界面映射。对于需要做参数化优化的使用者，叶片的扭转角、叶高、翼型厚度这些参数都保留了建模逻辑，可以直接调整参数生成不同方案的几何，不需要重新绘制流域，因为流域的关联参数已经和叶片尺寸做了绑定，调整叶片参数后流域会自动更新匹配。在实际工程应用中，这类涡轮结构常出现在小型膨胀发电设备、涡轮增压器、航空辅助动力单元的核心级，建模时充分考虑了不同仿真场景的需求，不管是做定常流动计算、非定常尾迹分析，还是共轭传热仿真，几何都能满足要求，不会出现几何错误导致的计算中断。
