板载式电分流器精密结构设计方案

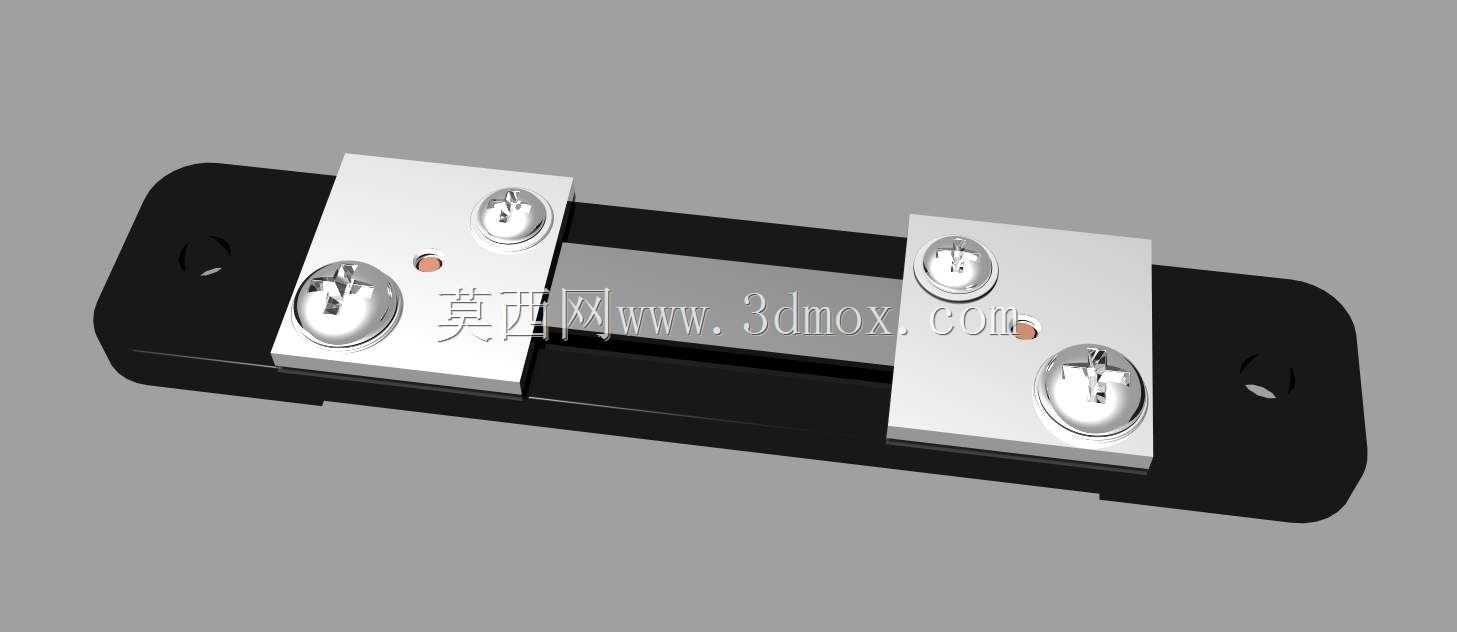

　　在低压配电、工业测控、电源模块的电流采样环节，分流器是实现大电流到可测小电压信号转换的核心无源器件，这款板载安装的分流器结构，完全针对紧凑空间内的大电流采样场景设计，没有冗余的结构凸起，整体采用扁平式布局，适配PCB板载安装、汇流排直连等多种装配场景。

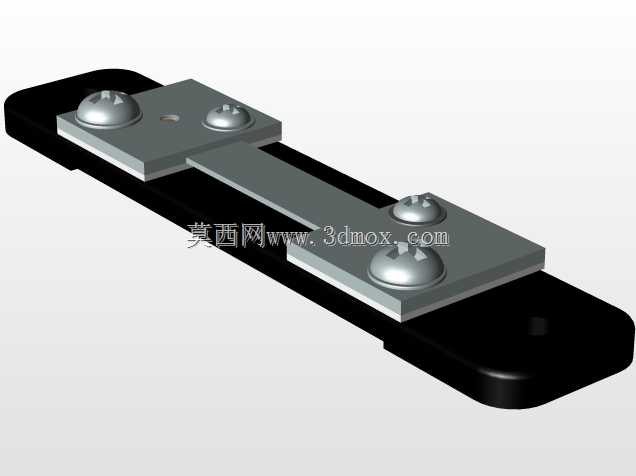

　　从实际使用场景来看，这类分流器常应用在充电桩功率模块、伺服驱动器直流母线、储能BMS电流采集、工业开关电源输出端等位置，需要在持续通过额定电流的工况下保持采样精度稳定，同时耐受短时过载电流的冲击，不会出现结构变形、接触电阻飙升的问题。设计过程中首先考虑的是载流路径的电阻均匀性，中间的锰铜合金分流段采用等截面矩形结构，两端的紫铜连接排与分流段采用高温钎焊工艺连接，避免铆接结构带来的接触电阻波动，连接排表面做镀镍处理，既防止铜材氧化，也能降低与接线端子、PCB焊盘的接触电阻。

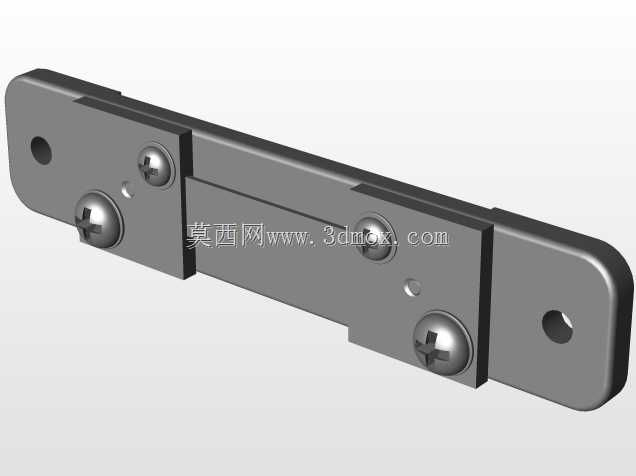

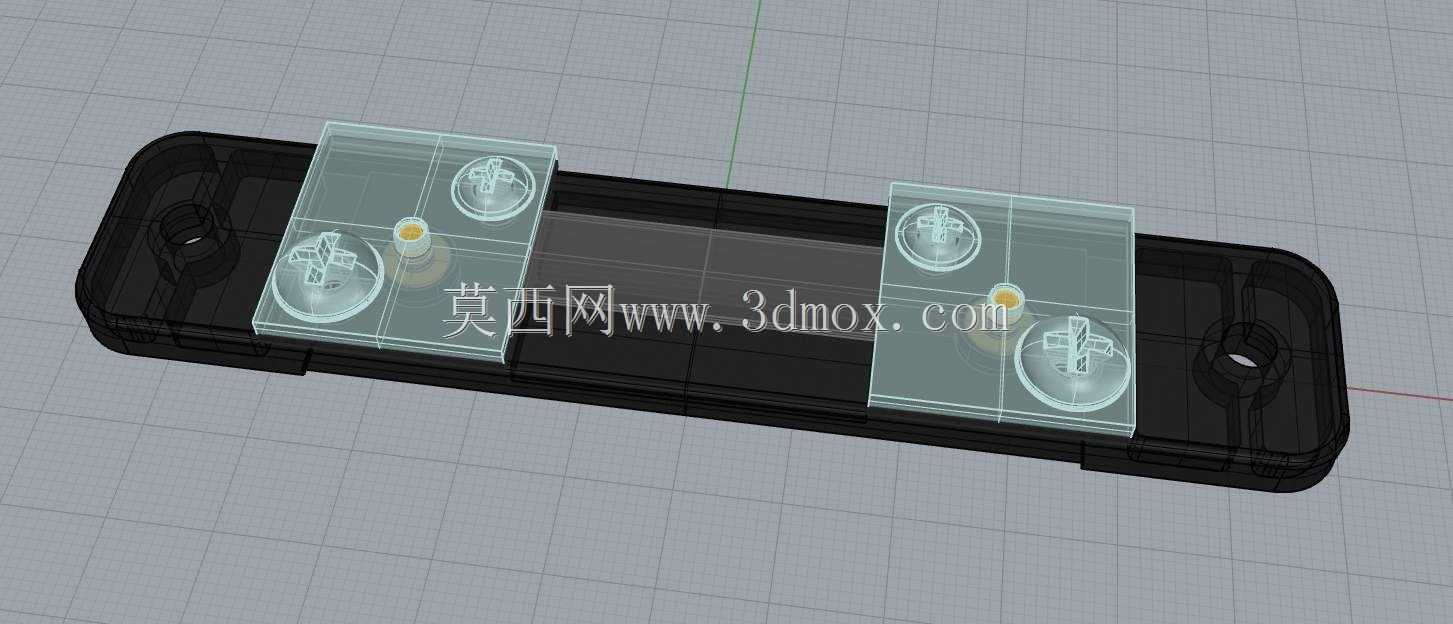

　　绝缘底座采用高强度阻燃PBT材质，整体为长条形凹槽结构，将整个导电组件完全嵌装在底座凹槽内，底座两端预留沉头安装孔，可以直接通过螺丝固定在PCB板或者设备绝缘安装板上，安装孔的位置公差控制在±0.1mm范围内，适配自动化SMT贴片或者手工螺丝装配的精度要求。底座两侧的挡边高度略高于导电排上表面，能够避免装配过程中螺丝、金属碎屑掉落到导电排之间造成短路故障，同时底座底部预留0.5mm的凸台，让导电排底部与安装面之间留出均匀的间隙，避免焊接或者长期使用过程中凝露造成的绝缘下降问题。

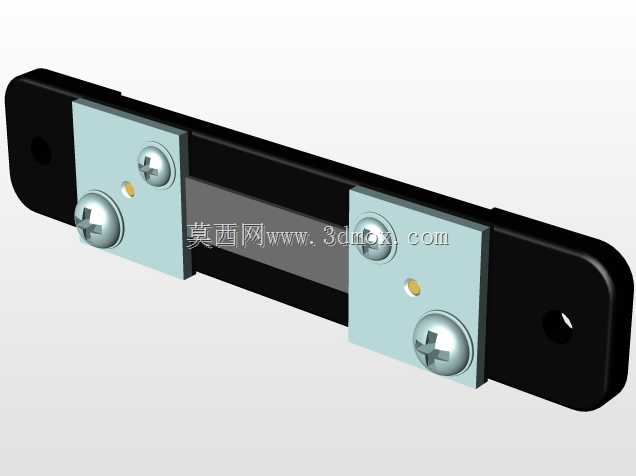

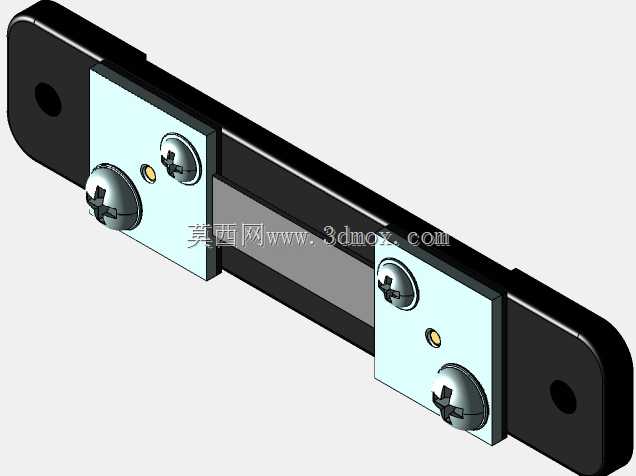

　　导电排上的四个接线端子采用圆头十字槽螺丝结构，螺丝底部配套平垫与防滑齿垫，其中外侧两个端子为大电流进出端，内侧两个端子为电压采样端，这种四端子结构能够有效排除接线电阻对采样精度的影响，采样端的位置设置在分流段的等电位区域，避开电流进出端的电流密度不均匀区，保证采样电压与通过电流的线性度。螺丝的拧紧扭矩设计为1.2N·m，既能够保证接线接触可靠，又不会因为扭矩过大造成导电排变形或者底座开裂。

　　结构强度设计上，导电排的厚度根据额定电流密度做匹配，持续载流时电流密度控制在3A/mm²以内，避免长期工作时温升过高影响采样精度，分流段与铜排的焊接位置做圆弧过渡处理，减少电流集中效应，同时降低焊接位置的应力集中，在承受短时10倍额定电流冲击时，焊接位置不会出现开裂、脱焊问题。绝缘底座的壁厚设计为1.5mm，在安装孔位置做局部加厚处理，能够承受螺丝拧紧时的压力，同时满足UL94-V0级阻燃要求，在过载发热情况下不会出现熔融、引燃的风险。

　　安装边界方面，整体长度方向的最大尺寸控制在适配标准PCB安装孔距的范围内，宽度方向不超过相邻器件的安全间距要求，整体高度低于10mm，适配薄型电源模块、紧凑式驱动器的内部空间要求，不会和上层的PCB板、散热片产生结构干涉。导电排的上表面与底座上沿的高度差控制在0.3mm，既保证接线螺丝能够完全压紧导线或者铜排，又不会让螺丝头部突出过高影响周边器件布局。

　　在实际选型匹配时，这类结构的分流器不需要额外的绝缘支撑件，直接通过底座的两个安装孔就能完成固定，采样端可以直接连接PCB上的采样线路，不需要额外的转接导线，减少了采样回路的干扰，能够提升电流检测的精度。针对不同的额定电流规格，只需要调整中间分流段的宽度与厚度，不需要改动绝缘底座的安装尺寸，能够实现同安装尺寸下多电流规格的兼容，减少生产过程中的模具投入与装配工艺调整成本。

　　设计过程中还充分考虑了温度漂移的影响，分流段采用的锰铜合金温度系数低于40ppm/℃，配合结构上的对称设计，让分流段的温度分布均匀，减少温度梯度带来的附加误差，同时铜排与分流段的焊接位置远离采样点，避免焊接位置的热电势影响采样精度。整个结构没有易松动的零部件，所有连接位置都采用刚性连接，能够承受工业场景下的振动、冲击工况，不会因为长期振动出现接线松动、电阻变化的问题，适合在工业控制、新能源电力等对可靠性要求较高的场景下长期使用。
