圆柱绕流流体域仿真计算几何模型

　　在流体工程仿真领域，圆柱绕流是最经典的验证性算例之一，从本科阶段的流体力学课程到工业级的流场分析项目，这类几何模型的搭建质量直接决定了后续仿真计算的收敛性与结果可信度。很多刚接触CFD的工程师容易在流体域建模阶段踩坑，要么是流域尺寸设置不合理导致边界条件干扰柱体周边流场，要么是几何拓扑存在碎面、非流形边等问题，导入求解器后花大量时间修复几何，甚至直接导致计算发散。

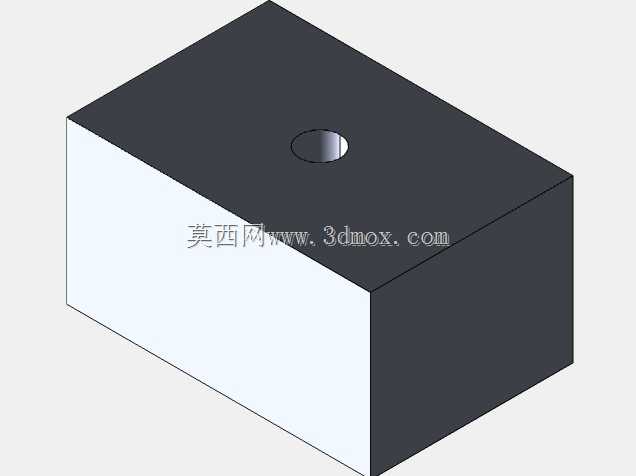

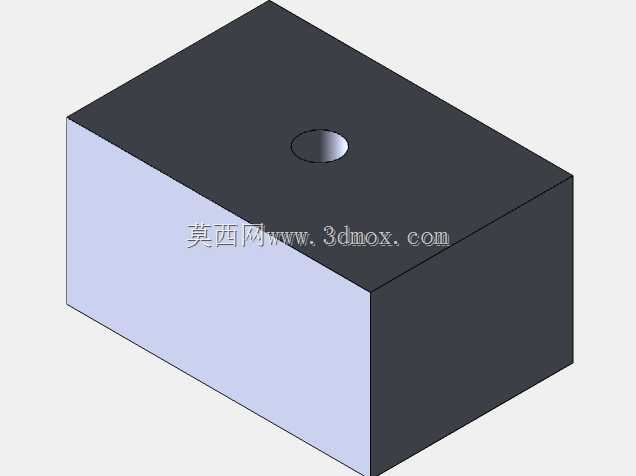

　　这个流体域模型采用长方体流域作为计算空间，将圆柱扰流件放置在流域沿来流方向的前1/3位置，这个位置设置是经过多轮验证的：如果圆柱太靠近入口边界，来流还没充分发展就接触柱体，会导致卡门涡街的生成形态与实际偏差过大；如果太靠近出口，尾流区域的发展空间不足，会让出口处的回流干扰计算稳定性。流域的横向宽度设置为圆柱直径的20倍，垂直高度设置为圆柱直径的10倍，足够大的流域边界可以避免壁面效应对柱体周边流场的干扰，不需要在仿真阶段额外设置对称边界来抵消流域尺寸不足的问题，适配绝大多数工程类圆柱绕流仿真的边界尺寸要求。

　　模型同时包含3D全尺寸流体域与2D截面流域两套几何，3D流域可用于模拟有限长圆柱的三维绕流效应，比如柱体两端的端部涡脱落、沿柱长方向的流场分布差异，适合工程中涉及横流冲刷柱类结构的场景，比如架空管线的风载计算、换热管的横流冲刷分析、海洋平台桩腿的水流载荷计算等；2D截面流域则适配经典的二维圆柱绕流验证算例，可用于低雷诺数到亚临界雷诺数区间的涡脱特性验证、湍流模型适用性校验、网格划分方案验证等场景，能大幅减少仿真前处理的几何准备时间。

　　几何建模阶段就考虑了不同仿真软件的导入适配性，所有曲面都做了连续曲率处理，不存在尖角、碎面、重叠面等几何缺陷，导入ANSYS系列软件时可以直接进入网格划分环节，不需要额外进行几何修复；导入SOLIDWORKS等三维设计软件时也能保持完整的几何拓扑，方便工程师根据自身项目需求调整圆柱直径、流域尺寸等参数，比如将单圆柱替换为多圆柱阵列，模拟管束绕流、桩群绕流等更复杂的工程场景。

　　从实际工程应用来看，这类流体域模型的使用场景覆盖了多个工业领域：在暖通领域，可用于模拟室外架空管线的风致振动，计算不同风速下柱体表面的风压分布与涡脱频率，为管线的减振固定方案提供载荷依据；在换热设备领域，可用于模拟壳程流体横向冲刷换热管的流场分布，计算换热管表面的对流换热系数与流动阻力，为换热器的结构优化提供流场数据支撑；在水利工程领域，可用于模拟水流对桥梁墩柱、海上风电桩基础的冲刷载荷，计算不同流速下桩柱表面的动水压力分布，为结构强度校核提供载荷输入；在流体力学教学与仿真能力验证场景中，这套模型可以直接作为标准算例几何，用来验证不同湍流模型、不同网格划分方案对圆柱绕流计算结果的影响，帮助仿真工程师快速熟悉求解器的设置逻辑。

　　模型的几何边界做了标准化处理，入口、出口、柱体壁面、流域壁面都做了独立的面组划分，导入求解器后可以直接对应选取边界条件，不需要再手动进行面的分割；流体域内部为完整的连通区域，不存在封闭空腔、干涉实体等问题，不管是采用结构化网格还是非结构化网格划分，都能快速生成高质量的计算网格，尤其是圆柱周边的区域预留了足够的几何空间，方便工程师进行边界层网格加密，准确捕捉柱体表面的边界层分离现象与近壁面流场细节。

　　很多工程师在自行搭建圆柱绕流流体域时，容易忽略流域尺寸与圆柱直径的比例关系，比如为了减少计算量把流域设置得过小，导致计算得到的阻力系数、斯特劳哈尔数等关键参数与实验值偏差超过20%，完全失去工程参考价值；还有的在建模时没有做几何拓扑检查，导致导入求解器后出现自由边、缺失面等问题，花在几何修复上的时间甚至超过了仿真计算本身的时间。这套模型在建模阶段就规避了这些常见问题，所有尺寸比例都符合工程仿真的通用规范，不管是用于教学演示、仿真方法验证还是实际工程项目的前期方案计算，都能直接使用，减少前处理阶段的重复劳动。
