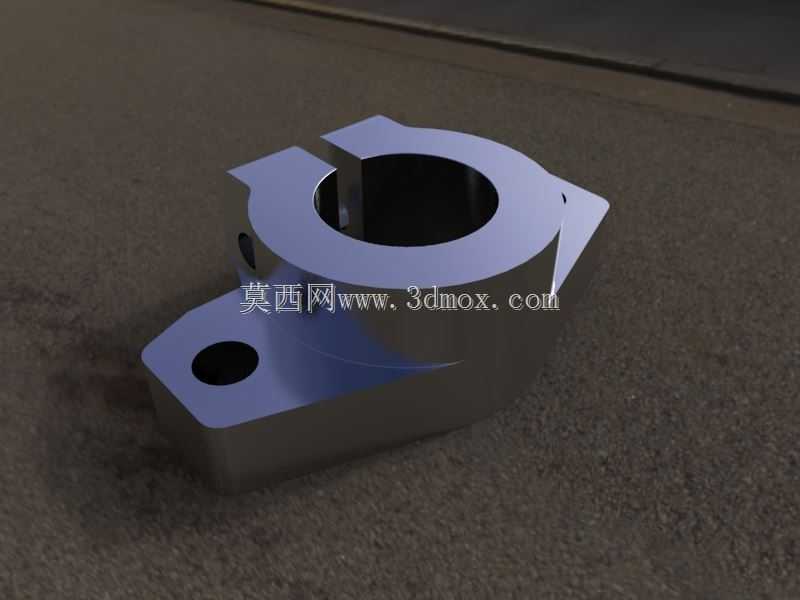

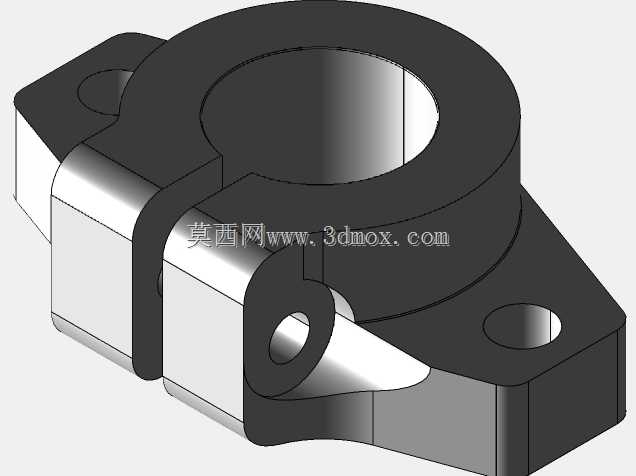

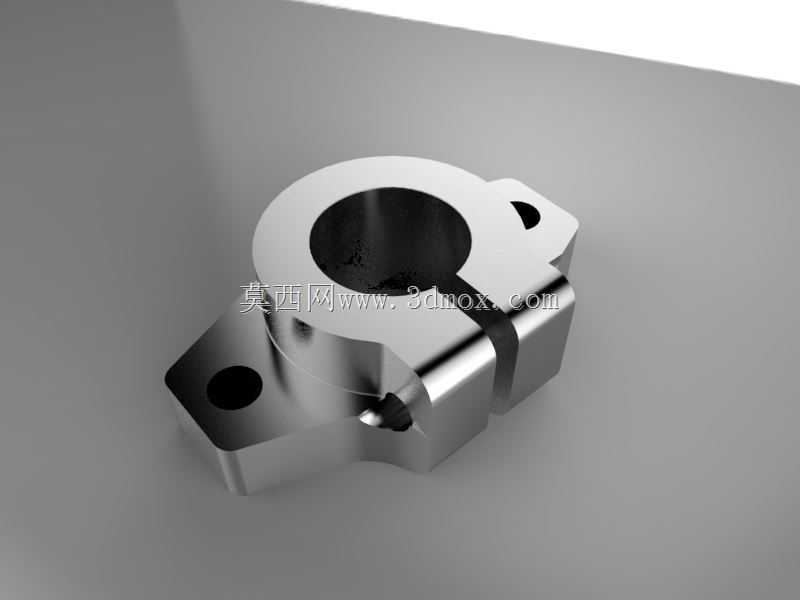

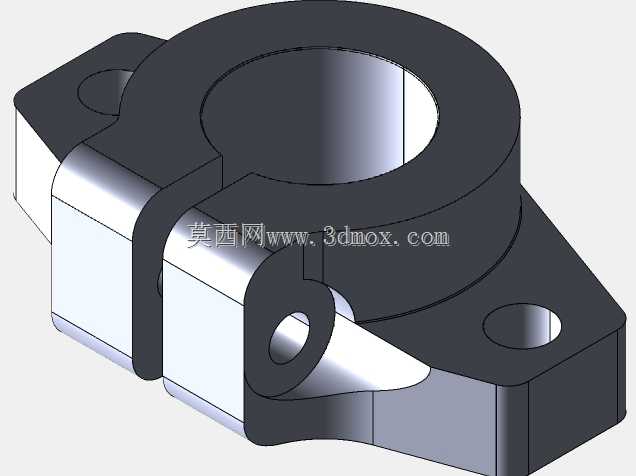

SHF16型直线轴承轴支座结构设计

　　在自动化输送线、点胶设备、小型检测工装这类需要直线往复运动的设备里，光轴导向系统的支撑固定件往往是容易被忽略但直接影响运行精度的部件，这款适配16mm直径光轴的直线轴承轴支架，就是专门针对卧式安装的导向轴做支撑定位的结构件。从实际使用场景来看，这类支架多数用在设备的中载直线运动单元里，比如桌面型分拣设备的推料机构导轨支撑、小型包装设备的导杆固定、非标工装的滑动导向轴安装位，相比立式的轴支座，这种带双侧安装翼的卧式结构不需要额外做转接板，直接通过底座的两个安装孔就能固定在设备台面或者型材框架上，安装环节的累计误差能小很多。

　　从功能特性上看，这个支架的中心通孔是用来嵌入标准直线轴承的，孔位的同轴度公差控制在IT7级区间，能保证压入轴承之后，轴承内圈和光轴的配合不会出现别劲的情况，避免光轴滑动时出现卡顿、磨损加快的问题。支架两侧的安装耳做了下沉式的安装孔设计，螺栓锁紧之后头部不会突出安装面，不会和周边的运动部件产生干涉，这一点在紧凑空间的设备布局里尤其重要，很多新手设计的时候容易忽略螺栓头的突出高度，最后装配的时候才发现和滑动座撞件，返工调整的成本很高。中心孔的上端开了一个贯通的锁紧缝，配合侧面的锁紧螺丝孔，当直线轴承压入孔位之后，拧紧锁紧螺丝就能让支架的中心孔产生微变形，抱紧轴承外圈，避免设备长时间运行之后轴承出现外圈转动、轴向窜动的问题，这个细节设计比光孔压装的结构可靠性高很多，尤其是在设备启停有冲击、运动频率较高的工况下，能大幅降低轴承移位的故障概率。

　　设计思路上，这个支架整体采用了一体式的铣削成型结构，没有做拼接设计，整体刚性更好，安装面和中心孔的垂直度做了严格的公差约束，保证光轴安装之后和设备安装面的平行度符合导向系统的要求。底座的两个安装孔中心距做了标准化的尺寸匹配，刚好适配常用的30系列、40系列铝型材的槽间距，不需要额外打孔攻丝，直接用T型螺栓就能固定在型材上，对于做非标自动化设备的工程师来说，选型的时候不用反复核对安装孔位，直接套用就能缩短设计周期。从安装边界来看，支架的整体高度控制在较低的区间，中心孔的中心高尺寸经过优化，在保证轴承完全嵌入、支架底座有足够强度的前提下，尽可能降低了光轴的安装高度，能减小运动单元的整体重心，让设备运行的时候更稳定，不会因为重心偏高出现运行抖动的问题。支架的边角都做了倒角处理，没有尖锐的毛刺，装配的时候不会划伤操作人员，也不会刮破设备的走线或者周边的防护件。

　　在实际选型使用的时候，需要注意这个支架适配的是外径匹配的标准16系列直线轴承，压装轴承的时候要保证受力均匀，不要用锤子直接敲击轴承端面，最好用压套均匀施压把轴承压入孔位，避免支架的锁紧缝出现不均匀变形，影响轴承的预紧效果。如果是用在有切削液、粉尘的工况下，可以在中心孔的两端加装密封圈，配合带防尘盖的直线轴承，就能提升整个导向单元的防护等级，延长使用寿命。另外这个支架的安装面做了平面度处理，固定的时候不需要额外加调整垫片就能保证安装精度，如果是用在对平行度要求极高的检测设备上，也可以在安装面和设备框架之间加薄铜片做微调整，满足更高的精度要求。相比那种分体式的轴支撑座，这种一体式结构的抗振性能更好，在设备运行速度较快、存在小幅振动的工况下，不会出现连接螺栓松动的问题，长期运行的稳定性更有保障。
