火焰检测红外感应模块结构设计

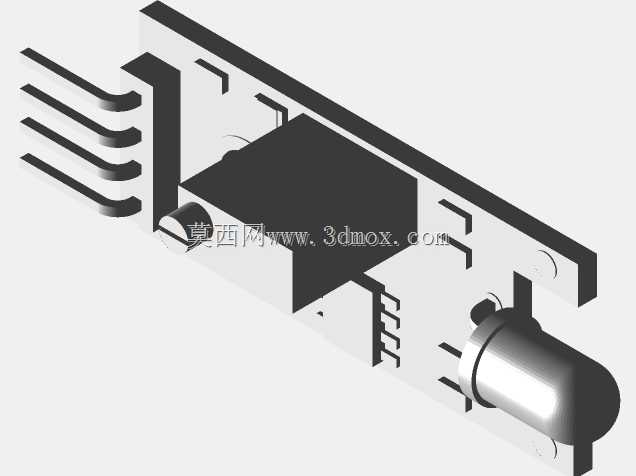

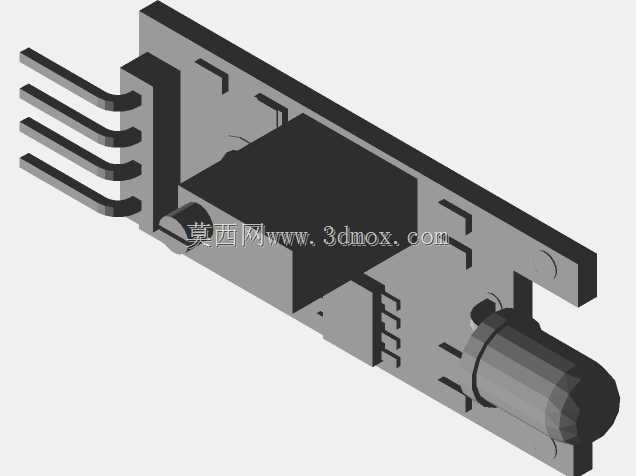

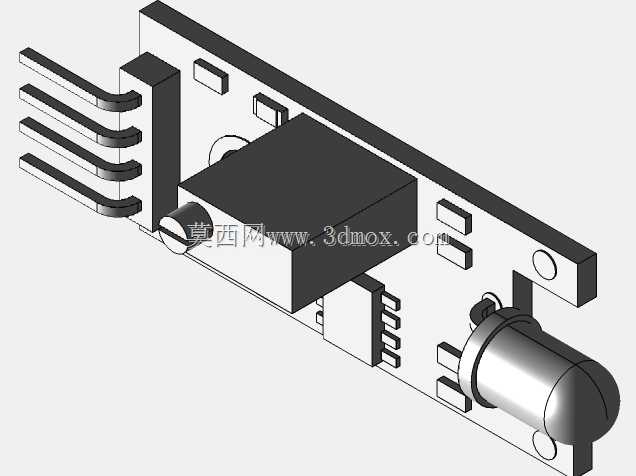

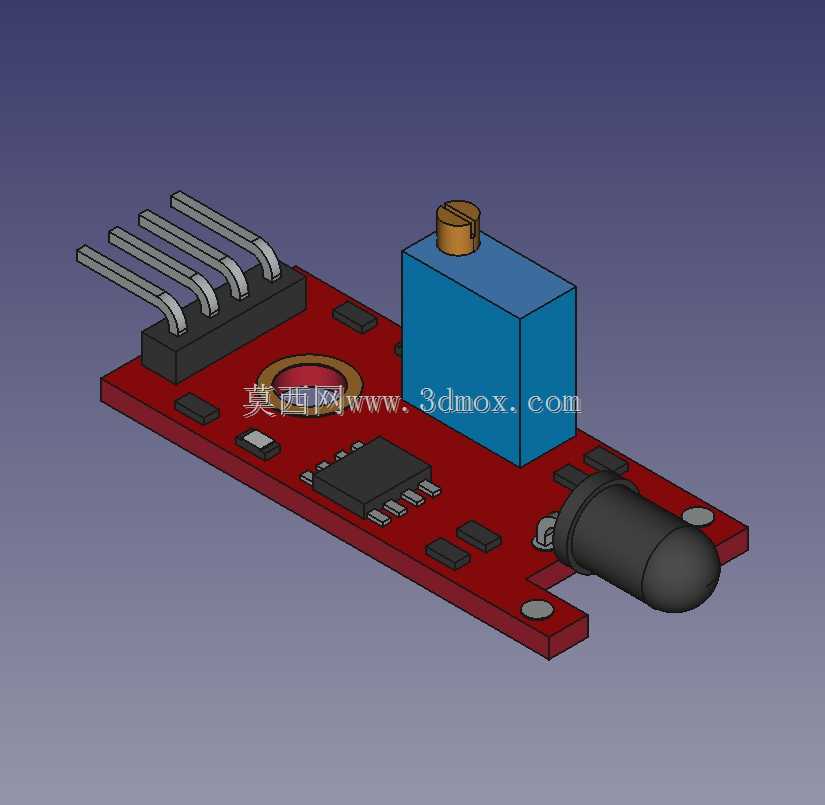

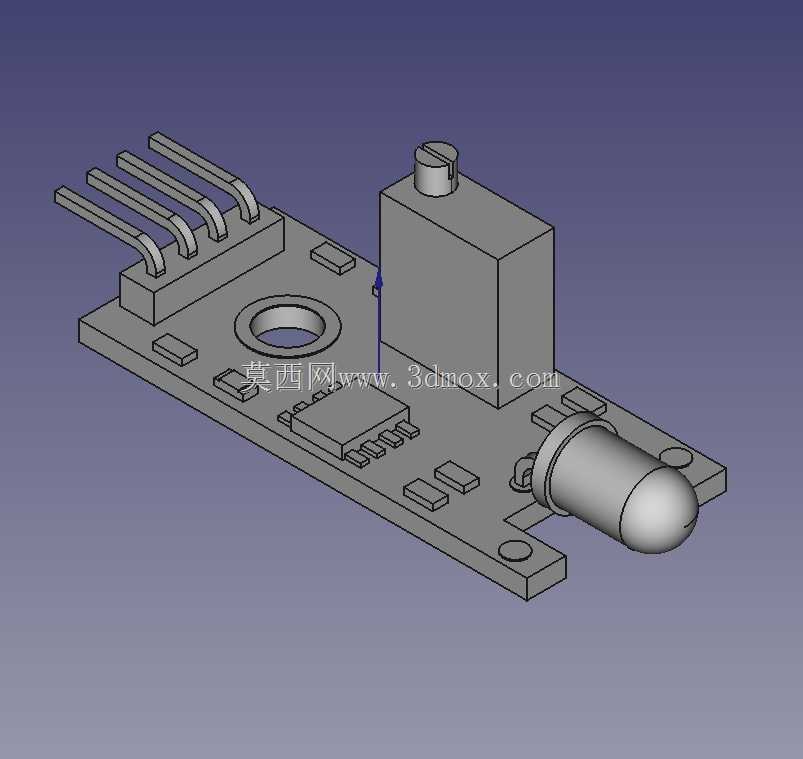

　　在工业消防预警、民用安防监测、智能设备火源识别等场景中，这类红外感应模块是前端信号采集的核心部件，不同于普通环境光检测元件，其核心探测波段锁定在760至1100nm区间，对火焰特征光谱的响应度远高于常规可见光，能够在明火出现初期快速捕捉特征信号，为后续报警、联动切断动作提供触发依据。从结构设计层面看，模块采用标准单排直插排针作为电气接口，四根引脚分别对应电源输入、接地、数字量输出、模拟量输出，适配市面上绝大多数通用开发板的接口间距，排针采用90度弯脚设计，既可以直插焊接在主控电路板上，也能通过杜邦线快速连接，兼顾量产焊接与原型调试的安装需求。模块主体采用FR-4玻纤电路板作为承载基底，板上集成了红外接收探头、信号处理芯片、

　　可调电位器、状态指示元件与贴片阻容件，红外接收探头采用黑色环氧树脂封装，封装外壳自带光学滤光层，能够过滤掉波段外的杂散光干扰，避免日常照明光线引发误触发，探头安装位置突出于电路板边缘，在实际安装时不会被板身遮挡探测视角，其水平探测张角约60度，在安装布局时需要根据探测范围要求调整模块朝向，确保探测区域完全覆盖需要监测的点位。板载的蓝色可调电位器用于调整信号触发阈值，也就是常说的灵敏度调节，电位器采用顶部十字调节槽设计，调试时可以用小号一字螺丝刀直接旋转调整，顺时针旋转阈值提升、探测距离缩短，抗干扰能力增强，逆时针旋转阈值降低、探测距离拉长，适合需要大范围监测的场景，在实际工程调试中，通常会先将电位器调整到临界触发点，

　　再根据现场环境光线情况微调，避免阳光直射、高温热源靠近引发的误报。信号处理部分采用贴片式运算芯片，将探头采集到的微弱光电流信号进行放大、比较处理，一路直接输出模拟电压信号，能够反映当前接收到的红外光强度，可用于判断火焰距离远近、火势大小，另一路通过电压比较器输出开关量数字信号，触发时直接输出低电平，能够直接连接单片机IO口或者继电器驱动电路，不需要额外增加信号转换电路，简化了外围电路设计。电路板上预留了两个对称的安装固定孔，孔径适配M2规格的螺丝，在设备内部安装时，可以通过铜柱将模块固定在设备壳体的安装柱上，固定孔位置避开了板上的走线与元件，安装时不会出现螺丝压坏元件、短路电路的问题，模块整体外形为长条形窄板设计，宽度仅十几毫米，

　　能够嵌入到狭小的设备腔体内部，比如智能插座、充电桩、家电内部的防火监测点位，不会占用过多内部安装空间。在实际应用选型时，需要注意模块的工作电压范围，常规版本适配5V直流供电，电源引脚处设计有贴片滤波电容，能够抑制供电线路上的纹波干扰，避免电源波动导致的输出信号不稳定，数字输出端的状态指示灯在触发时会点亮，调试时不需要额外接测量仪器，直接观察指示灯状态就能判断模块是否正常触发，大幅提升现场调试效率。不同于点型感温火灾探测器需要环境温度上升到阈值才会触发，这类红外火焰感应模块能够在火焰出现的瞬间捕捉到光谱信号，响应速度在毫秒级，适合在易燃物料存放区、电气柜内部、充电区域等需要快速预警的场景使用，在结构建模时需要准确还原各个元件的安装高度，比如电位器的调节帽高度、排针的伸出长度、探头的突出尺寸，确保在做设备整体装配干涉检查时，能够准确判断模块与周边结构件的间隙，避免安装后电位器无法调节、探头被遮挡、排针与外壳干涉等问题，建模时还要注意电路板的边缘倒角、安装孔的位置公差，确保生成的工程图纸能够直接用于打样验证。
