IPN光束灯免打孔固定安装座结构

　　在舞台演出、展会活动、临时布展等需要快速搭建IPN光束灯的场景中，传统灯座往往需要在灯体外壳上额外钻孔来实现固定，不仅会破坏灯体原有防护结构，钻孔过程中产生的碎屑还可能进入灯体内部影响光学元件与电路稳定性，后期拆除后灯体也会留下不可逆的安装痕迹，无法重复利用于其他安装场景。这款固定座的设计核心就是解决这类安装痛点，全程不需要在IPN光束灯的灯体上加工任何安装孔位，完全依托夹持结构与标准紧固件实现灯体的可靠固定，适配临时搭建、快速拆装的使用需求。

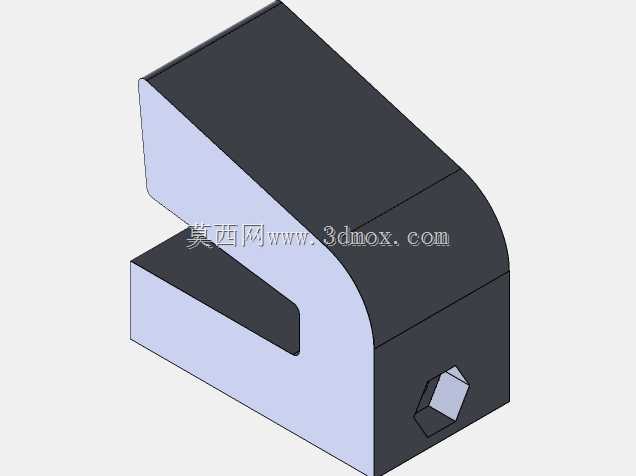

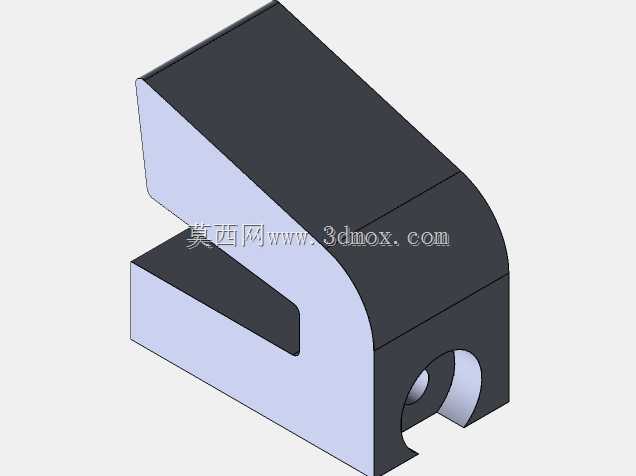

　　从结构功能来看，该固定座采用Z型弯折的主体构型，上下两个平行的夹持面形成适配IPN光束灯安装边的卡槽结构，夹持面的接触区域做了平整化处理，避免夹持过程中刮花灯体表面的喷塑或氧化层，同时保证足够的接触摩擦力，防止灯体在调整照射角度或者受到轻微外力碰撞时出现滑移。固定座的侧部预留了标准紧固件安装位，配套使用70mm长度的M3螺钉与螺母即可完成两个夹持部件的锁紧，安装过程不需要专用工装，仅用常规的十字螺丝刀与开口扳手就能完成操作，锁紧过程中螺母可以在预留的沉孔内实现自定位，不需要额外用手扶持螺母对位，大幅降低了高空作业或者狭小空间内的安装难度，单人就能完成整套灯体的固定作业。

　　设计思路上，这款固定座没有采用复杂的快拆卡扣或者弹性夹持结构，而是选择了最可靠的螺纹锁紧方案，主要考虑到光束灯在使用过程中往往会伴随角度调整、设备震动，弹性夹持结构长期使用容易出现应力松弛导致夹持力下降，存在灯体坠落的安全隐患，而螺纹锁紧的结构可以根据实际安装需求调整锁紧力矩，针对不同壁厚的灯体安装边都能提供足够的夹紧力，同时整体结构没有易损的弹性零件，长期重复使用也不会出现性能衰减，适配演出行业设备频繁转场、反复拆装的使用特性。主体的弯折处采用圆弧过渡设计，一方面避免直角弯折处的应力集中，提升零件整体的结构强度，在受到意外冲击时不会在弯折位置出现断裂，另一方面圆弧过渡的外形也能减少安装过程中尖锐棱角对安装人员、线材外皮的划伤风险。

　　安装边界方面，该固定座的卡槽开口尺寸适配常规IPN光束灯的安装边厚度，夹持面的有效接触长度能够覆盖灯体安装边的主要受力区域，不会因为接触面积过小导致灯体局部受力过大出现外壳变形。侧部的紧固件安装孔采用沉孔设计，螺母安装后不会突出固定座的外表面，既可以避免突出的螺母刮蹭周边的线材或者其他设备，也能让固定座的安装侧面可以贴合桁架、安装架的表面，不需要额外预留螺母的避让空间，降低了对安装载体的空间要求。固定座的整体外形紧凑，安装后不会突出灯体过多，不会遮挡光束灯的散热风道，也不会影响灯体的角度调整范围，配套的M3螺钉长度经过匹配，锁紧后螺钉尾端不会突出螺母过多，避免多余的螺杆长度干涉周边部件。

　　从实际使用的适配性来看，这款固定座除了适配标准的IPN光束灯安装外，也可以用于其他同厚度安装边的小型舞台灯具、传感设备的免打孔固定，只需要根据被固定件的实际厚度调整螺钉的锁紧力矩即可，不需要对固定座本身做二次加工。零件的结构构型简单，没有复杂的曲面或者内部型腔，不管是采用机加工还是注塑工艺都能快速实现批量生产，加工过程中材料利用率高，不需要复杂的工装夹具就能保证各安装面的形位公差，夹持面的平面度可以控制在合理范围内，保证锁紧后受力均匀，不会出现局部点接触导致的夹持不稳问题。在长期使用过程中，如果出现螺纹磨损的情况，只需要更换标准的M3螺钉与螺母即可，不需要整体更换固定座，维护成本极低，非常适合演出设备租赁、活动搭建这类需要高频次拆装、设备流转率高的使用场景。
