圆形便携GPS定位终端结构设计

　　这款圆形便携定位终端的结构设计，首先围绕户外便携使用场景做了全维度的适配考量，日常挂载在无人机机身、随身背包、户外作业装备上时，不会因为突出的棱角产生勾挂，也能在设备发生剐蹭、轻微碰撞时，通过圆弧曲面分散冲击力，避免壳体开裂或者内部元器件受震移位。从实际使用需求出发，这类定位终端常被用于户外航迹记录、小型无人机飞行定位、外勤作业人员位置追踪、贵重户外装备防丢等场景，所以结构设计上首先控制了整体厚度，扁平的圆盘形态可以贴合在各类安装平面上，不会因为突出过多影响挂载设备的原有气动外形或者使用手感。

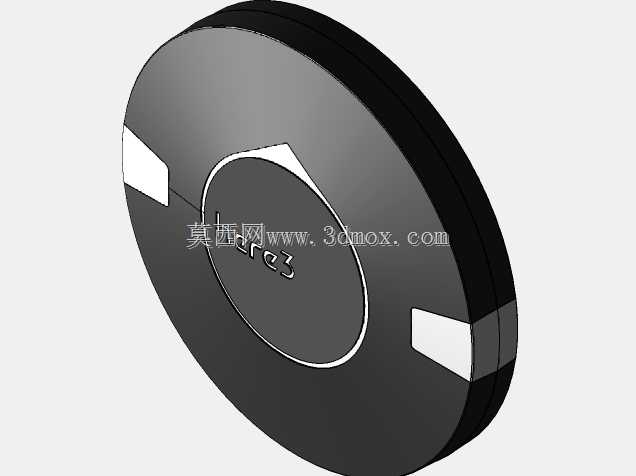

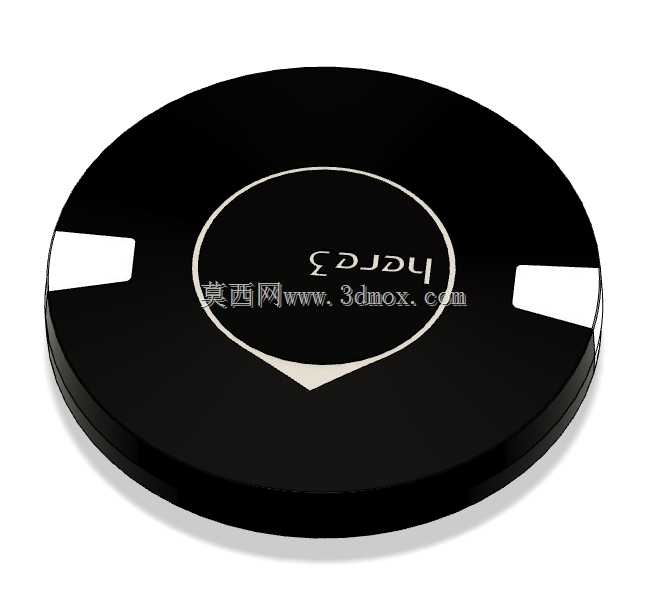

　　壳体采用上下盖扣合的结构形式，接缝处做了阶梯式止口设计，配合内侧的密封胶条安装槽，可以实现日常泼溅、扬尘环境下的防护能力，满足户外复杂使用环境的要求。顶面的环形标识区域做了下沉式设计，既可以印刷品牌标识、状态指示标注，也能预留出触摸感应或者状态指示灯的透光区域，避免标识在长期摩擦后脱落。壳体两侧对称设置的内凹缺口，一方面是作为上下盖拆解的施力位，方便后期维护时撬开壳体更换电池或者检修内部模块，另一方面也可以作为绑带、魔术贴的穿装位，不需要额外加装固定挂耳就能实现多场景的绑缚固定，减少了额外零件带来的体积增加和结构薄弱点。

　　内部腔体的布局围绕定位模块的信号性能做了优化，中心区域预留了定位天线的安装位置，上方对应壳体区域采用低信号屏蔽的工程塑料材质，避免金属构件遮挡卫星信号，保证定位精度和搜星速度。腔体边缘预留了电池仓、主控电路板的安装卡位，通过周圈的定位柱和卡扣实现电路板的无螺丝固定，减少装配工序，同时也避免螺丝柱占用过多内部空间，让整体结构更加紧凑。底面设计有整圈的平面贴合区域，可以粘贴双面胶实现平面粘接固定，也可以搭配磁吸配件吸附在金属设备表面，适配多种安装方式，不需要针对不同场景单独设计固定结构。

　　从安装边界来看，整体圆盘直径控制在常规便携设备的握持舒适区间，厚度不超过一元硬币的直径，放在口袋里不会有明显的异物感，挂载在小型无人机上也不会增加过多风阻和负重。壳体边缘做了R角过渡，没有尖锐的分型线毛刺，握持或者触碰时不会划伤手部。顶面的中心圆形区域除了标识作用，还预留了轻触按键的安装位，可以实现一键定位、SOS触发等功能，按键周围的环形凸台可以避免日常放置时误触按键，减少不必要的电量消耗。

　　结构设计时还考虑了批量生产的工艺性，上下盖都采用均匀壁厚设计，避免注塑过程中出现缩痕、翘曲等缺陷，扣合结构的拔模角度做了合理设置，不需要复杂的侧抽芯结构就能完成注塑生产，降低了模具成本和生产难度。内部的卡扣位置均匀分布在壳体周圈，扣合后受力均匀，不会出现局部缝隙过大的问题，同时也能保证日常跌落时上下盖不会轻易脱开，保护内部的电子元器件不受损坏。针对户外使用的温度变化，壳体材料选用耐候性工程塑料，在高低温环境下不会出现脆裂或者变形，密封结构也能在温度变化导致壳体轻微形变时依然保持防护能力，满足不同地域、不同季节的户外使用需求。
