直插式碳膜色环电阻三维结构模型

　　在消费电子、通讯设备、工业控制板卡的硬件开发流程中，直插式色环电阻是通孔插装工艺里应用占比极高的被动元件，小到信号调理回路的分压限流，大到电源回路的浪涌抑制、功率泄放，都能见到这类元件的身影。做硬件结构布局、PCB板级装配仿真的时候，很多工程师容易忽略这类小元件的三维结构细节，要么直接调用简化的方块模型，要么只画个示意线条，等到做装配干涉检查、产线插件工艺模拟、产品整机跌落仿真的时候，往往因为引脚成型角度、本体鼓形轮廓的误差，出现引脚与周边贴片元件干涉、插件机吸嘴定位偏差、振动工况下引脚应力集中断裂的问题。

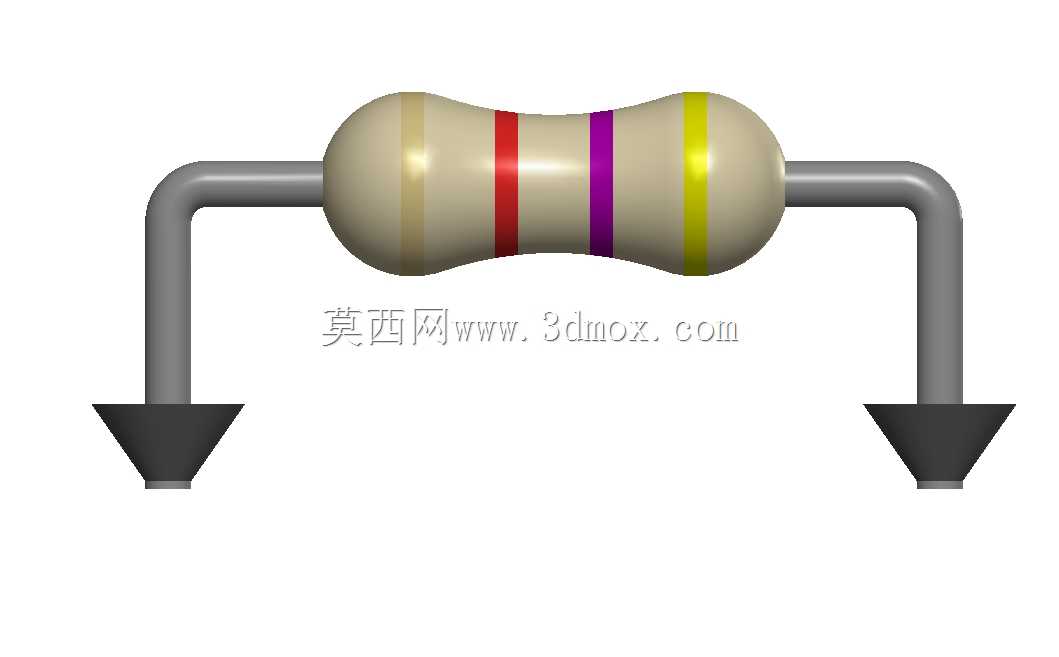

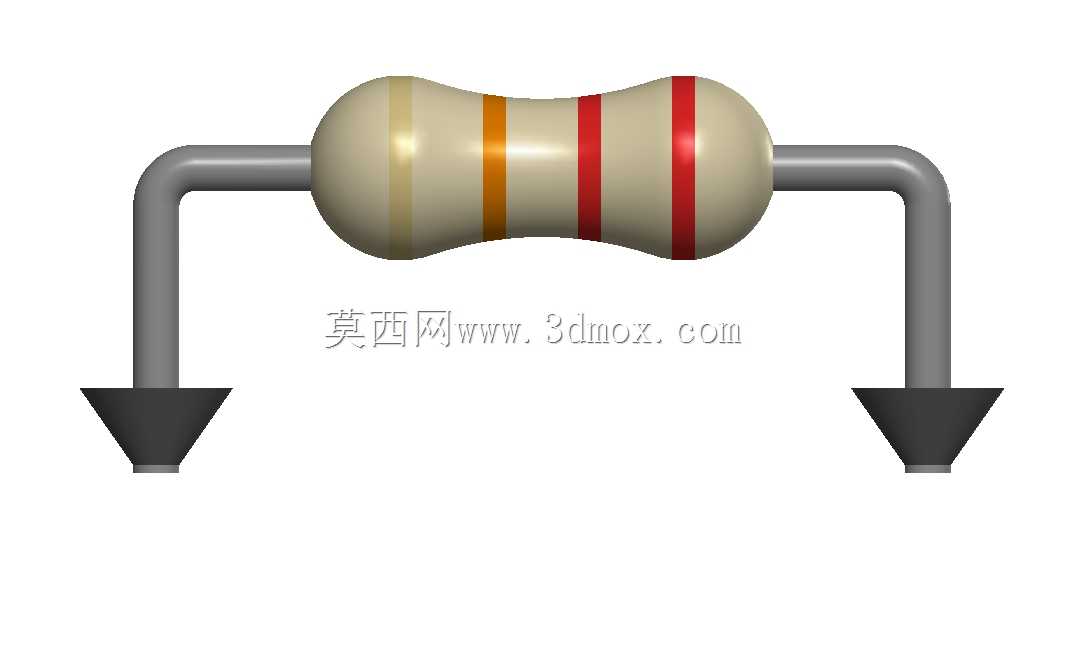

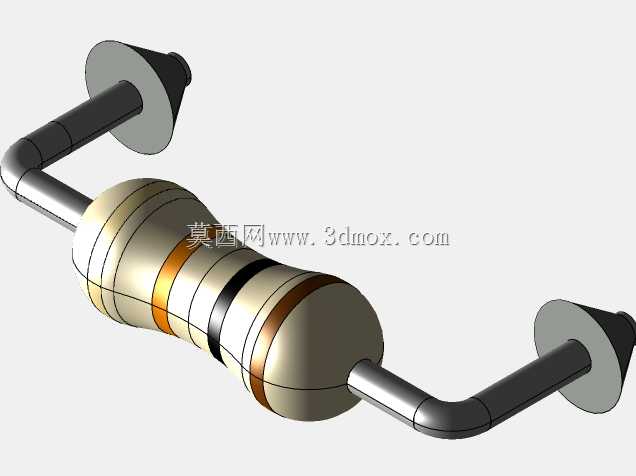

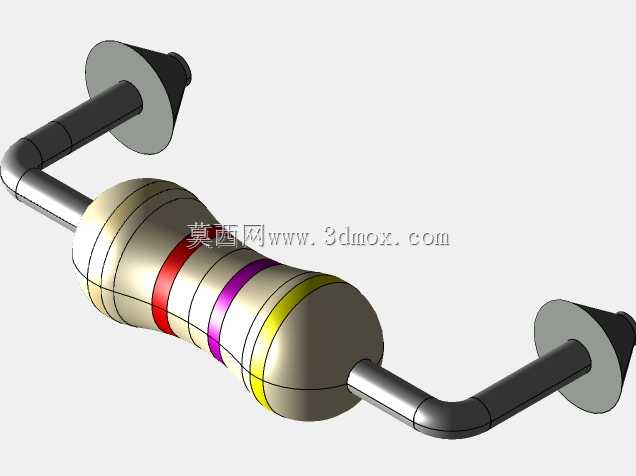

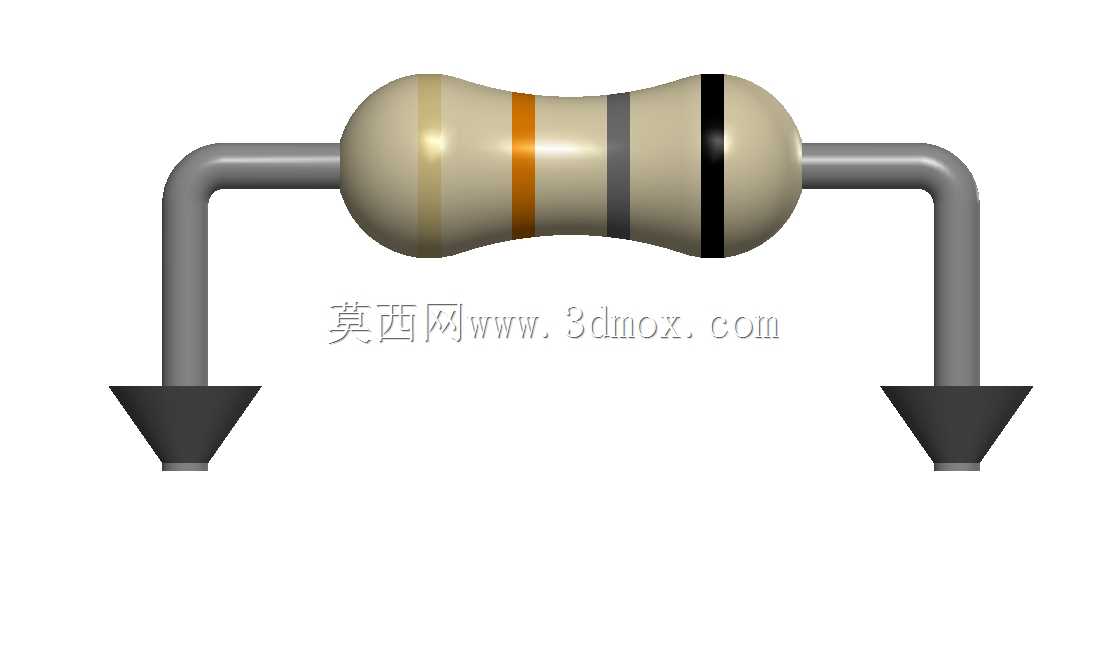

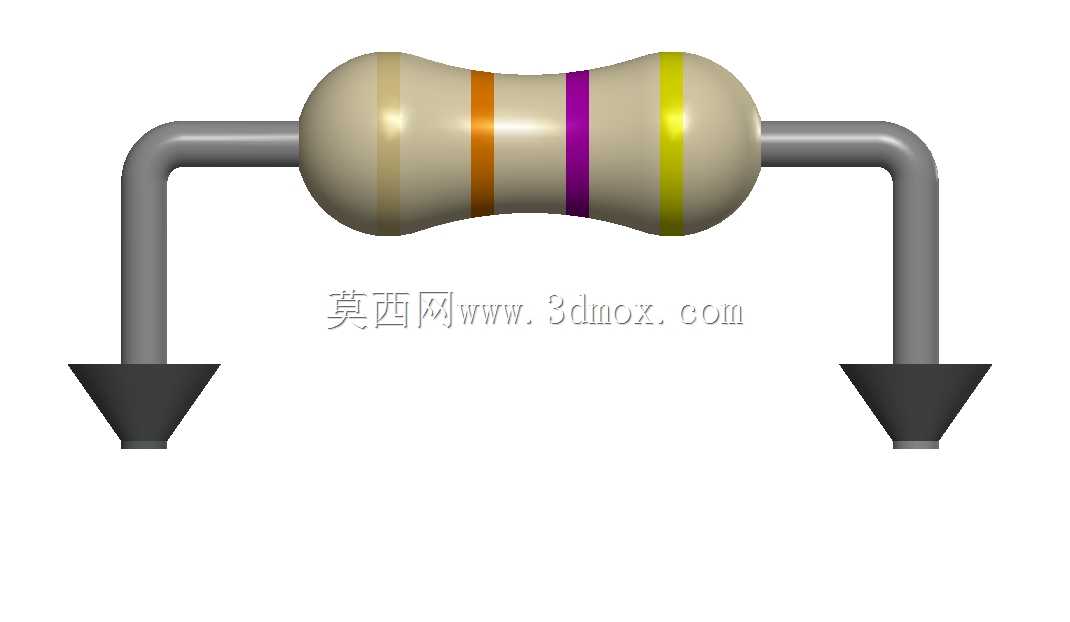

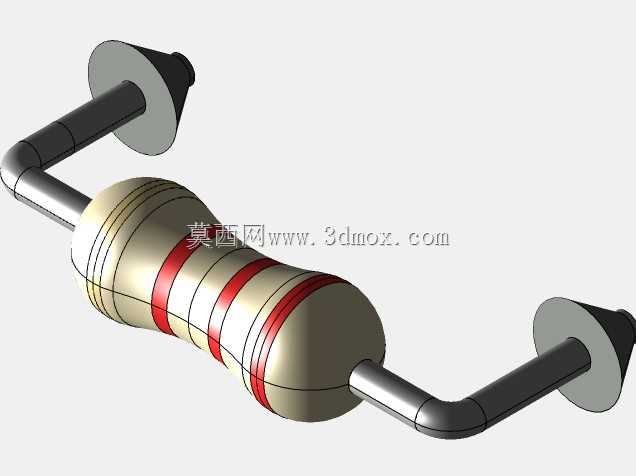

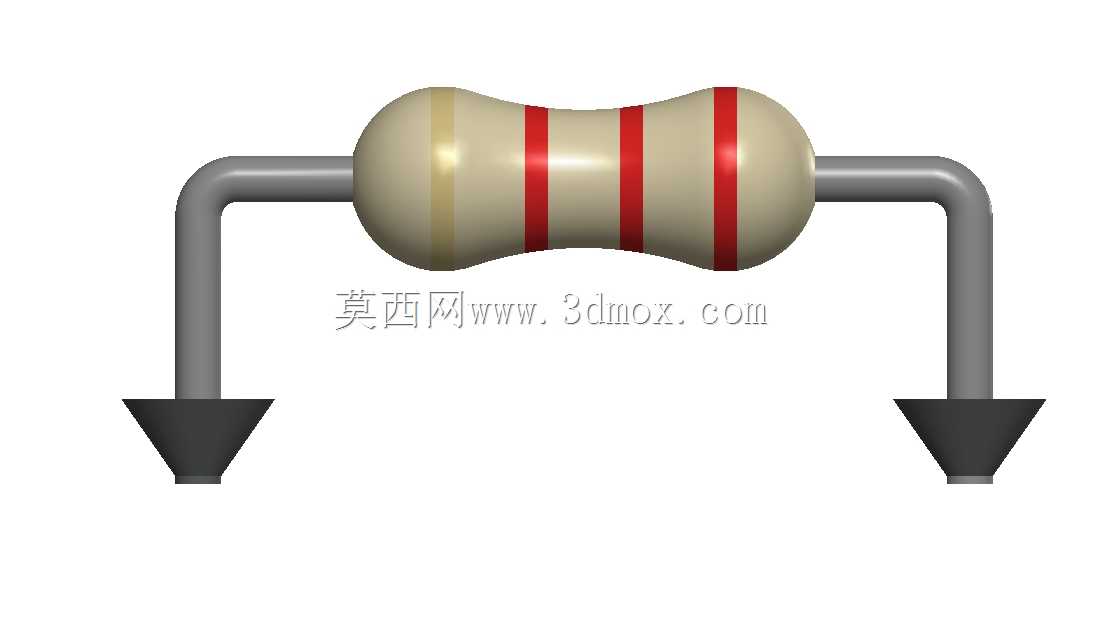

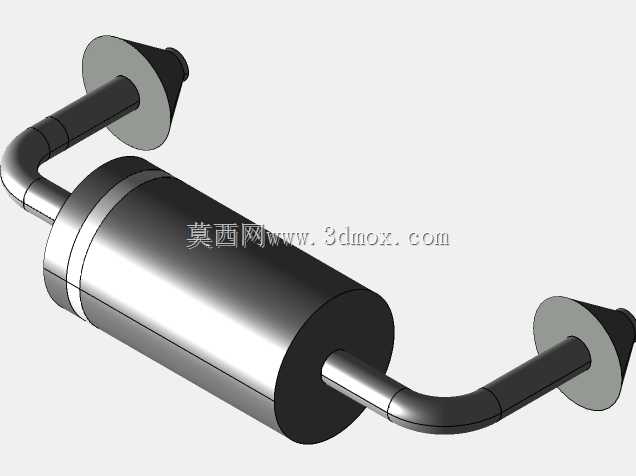

　　这个模型还原的是常规1/4W功率等级直插色环电阻的真实结构，本体采用陶瓷基体加碳膜层的经典鼓形轮廓，两端做了金属帽压接的过渡结构，引脚采用镀锡铜包钢线的弯折成型形态，末端做了锥状处理，完全匹配产线波峰焊工艺的插件导向需求。建模的时候没有做过度简化，本体表面的四道色环位置严格对应常规阻值标注的环距比例，金属帽与陶瓷本体的衔接台阶、引脚与金属帽的压接包裹区域都做了细节还原，不是简单的圆柱加直线的拼接结构。

　　从实际应用的尺寸边界来看，这类电阻的本体最大直径约3.2mm，本体长度约9mm，标准引脚间距在成型后为10mm，引脚直径0.55mm，弯折处的圆角半径严格匹配实际元件的成型工艺要求，不会出现直角弯折导致的应力集中失真。在做PCB布局仿真的时候，这个模型可以直接导入装配环境，核对元件与周边电容、接插件的安全间隙，尤其是在高密度插装的通讯接口板上，电阻本体的鼓形最大直径位置如果和相邻立式电解电容的本体距离小于1mm，波峰焊过炉的时候就容易出现元件歪斜、连锡的问题，用精准的三维模型提前做干涉检查，能大幅减少打样后的改板次数。

　　设计思路上完全围绕工程仿真的实际需求展开，没有做渲染层面的多余修饰，所有结构特征都服务于装配验证、工艺模拟的使用场景：引脚的锥状末端还原了实际元件引脚的切脚工艺特征，在做插件机动作仿真的时候，可以准确模拟引脚插入PCB导通孔的导向过程，不会因为末端是平端面出现卡滞的仿真误差；本体表面的色环没有做随机赋值，而是按照常规四环电阻的标注逻辑排布，方便工程师在装配体里快速识别元件类型，不用点开属性面板就能区分电阻、二极管这类同封装直插元件。

　　在通讯类设备的结构设计中，这类直插电阻往往布置在电源输入端口、信号接口的防护回路里，靠近设备外壳的接插件位置，做整机安规距离核查的时候，电阻本体到金属外壳的电气间隙、爬电距离都需要通过精准的三维模型来测量，如果用简化的圆柱模型代替鼓形本体，会因为最大轮廓尺寸的偏差导致安规距离计算偏小，后续做安规认证的时候出现整改问题。另外在做产品热仿真的时候，模型还原了陶瓷本体的真实体积与表面积，可以更准确地模拟电阻在额定功率下的温升情况，尤其是在密闭式通讯模块内部，电阻的发热如果靠近塑料结构件，需要准确核算热辐射范围，避免长期工作下塑料件老化变形。

　　很多初级工程师在建模的时候容易把直插电阻的本体做成等直径圆柱，忽略了实际碳膜电阻因为两端压接金属帽、中间涂覆保护漆形成的中间略粗、两端收窄的鼓形轮廓，别小看这零点几毫米的直径差，在做自动化插件的吸嘴抓取仿真、元件编带包装的料腔尺寸匹配的时候，这点误差就会导致仿真结果和实际产线情况脱节，出现吸嘴抓取打滑、料腔卡料的误判。这个模型在轮廓处理上完全对标量产元件的实测尺寸，本体的曲面弧度、金属帽的压接台阶高度都和实物一致，不管是用来做教学演示的元件结构拆解，还是做产线工艺的数字孪生仿真，都能满足精度要求。

　　引脚的弯折形态也做了真实还原，不是简单的直角弯折，而是在靠近本体的位置保留了一小段平直段，再做圆弧弯折，这段平直段的长度刚好匹配元件切脚、成型的工艺要求，在做引脚应力仿真的时候，可以准确模拟元件在PCB受振动、弯折工况下的引脚受力分布，避免因为弯折位置不对导致应力计算结果失真，提前发现引脚断裂的风险点。对于做电子设备结构设计、硬件开发、产线工艺仿真的工程师来说，这类精准的通用元件模型，能减少大量重复建模的时间，把精力集中在核心功能结构的设计优化上，而不是反复核对通用小元件的尺寸细节。
