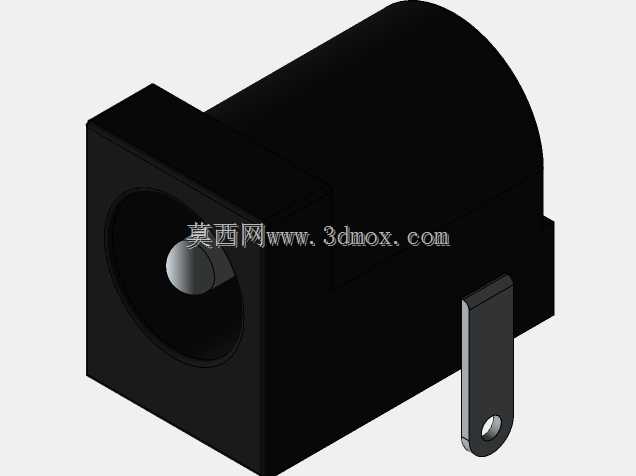

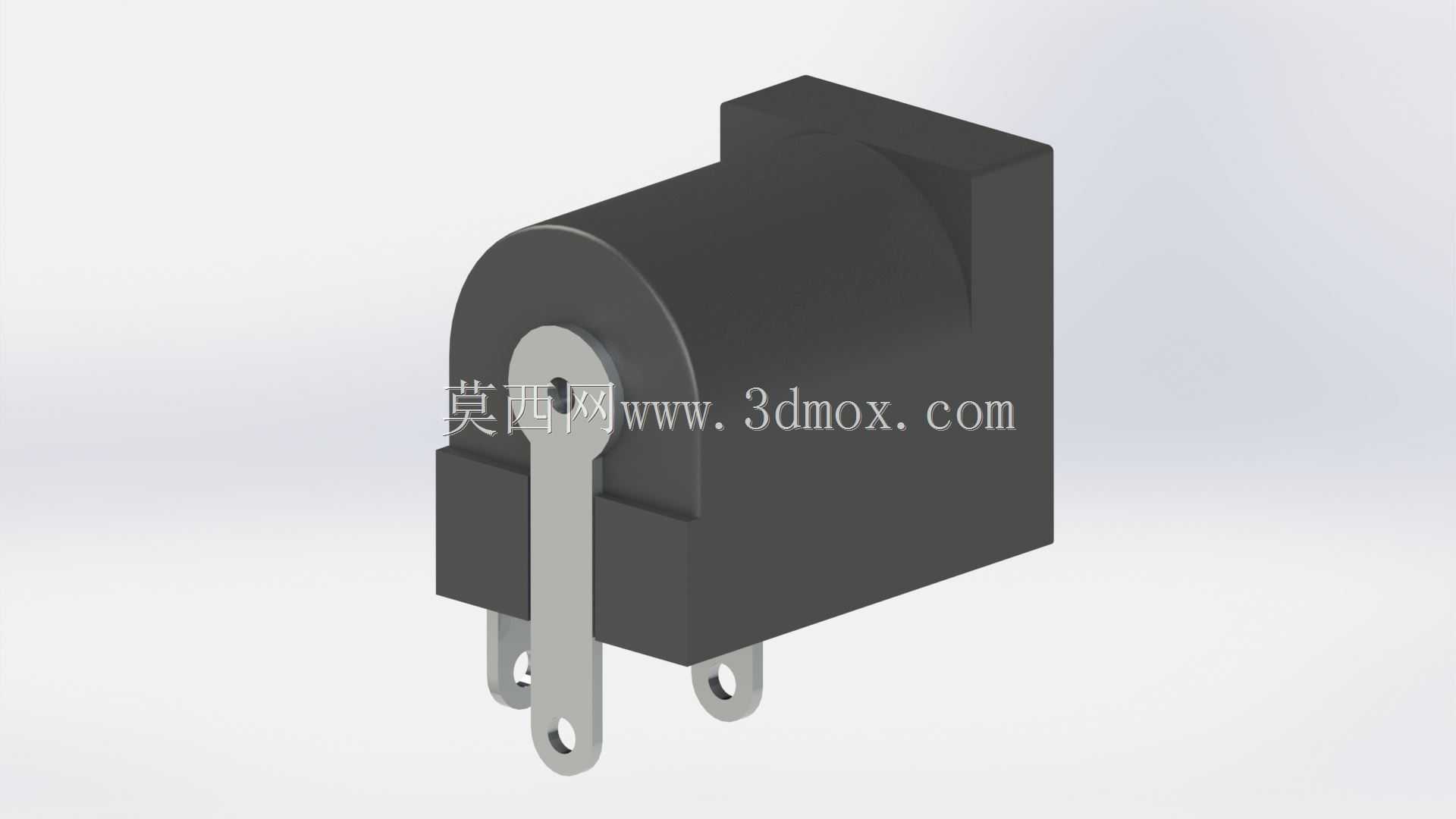

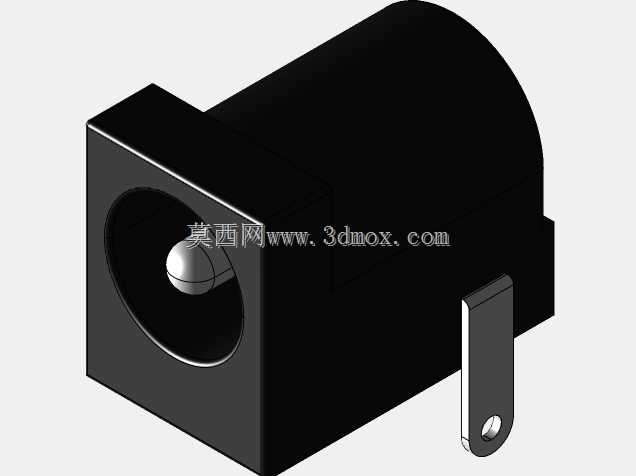

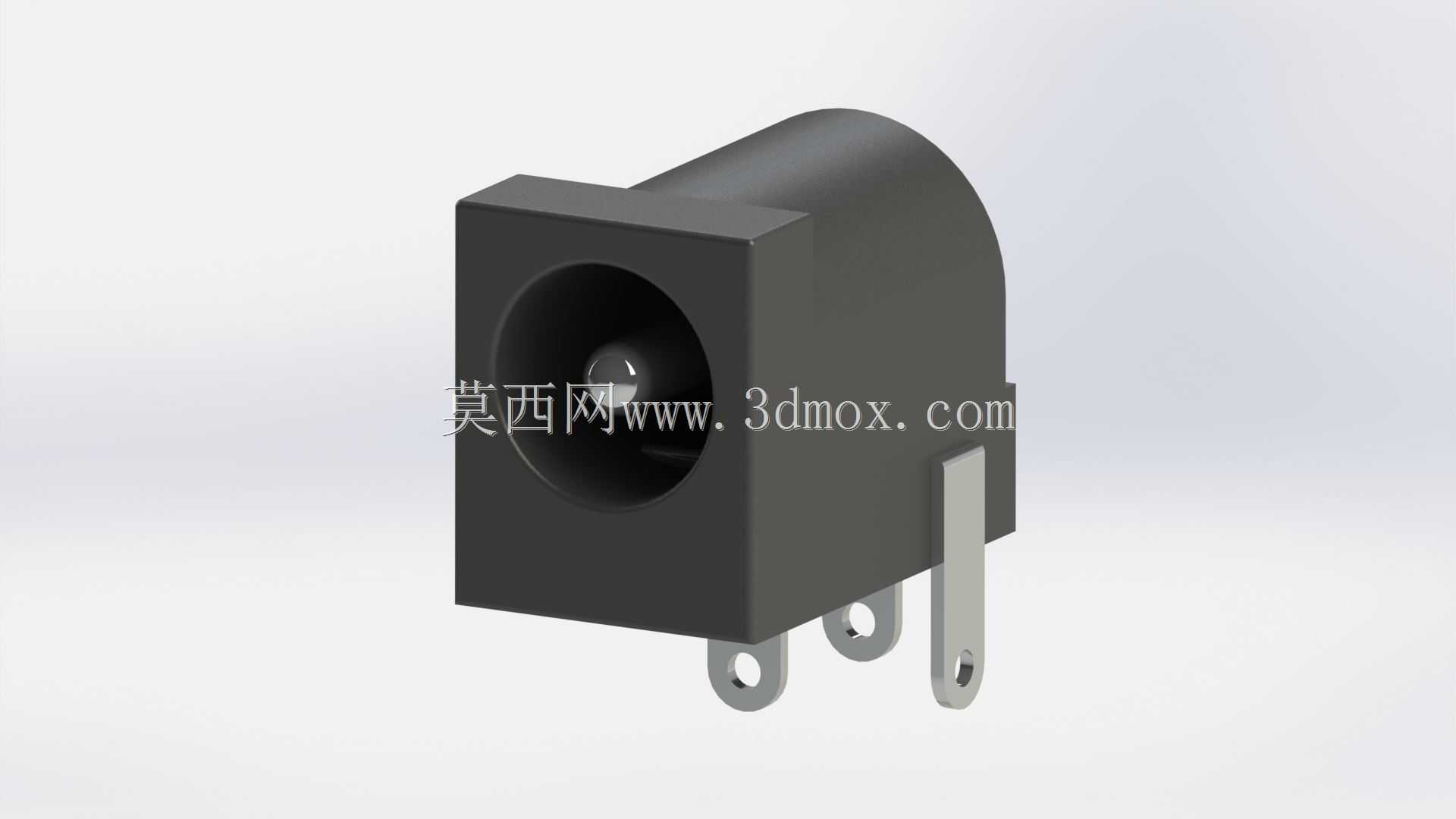

PCB板载卧式直插直流电源插座结构

　　在消费类电子、小型通讯终端、便携工控模块的板级电源输入设计中，这类卧式直插直流电源插座是应用频次极高的板载互连部件，日常接触的小型路由器、桌面通讯适配器、手持检测终端、嵌入式控制板的直流供电输入端口，大多采用同结构的插座实现外部电源与板载电路的连通。不同于外露式的立式插座，这款卧式安装的插座主体贴合PCB板面布局，插装后整体高度更低，能适配外壳内部空间局促的薄型设备设计需求，避免插座突出板面过多导致的外壳开孔避让尺寸过大、装配干涉等常见问题。从结构设计逻辑来看，插座主体采用绝缘耐温的工程塑料塑压成型，内腔设置同心的环形负极接触弹片与中心正极插针接触腔，匹配常规规格的直流电源插头插入时，能保证正负极接触的同轴度，减少插合过程中的偏磨、

　　接触不良问题；三个引出引脚中，两个带安装孔的固定引脚在插装后可通过波峰焊与PCB焊盘牢固结合，既承担电气连接的导通作用，也能承受插头反复插拔带来的侧向冲击力，避免引脚受外力拉扯出现焊盘脱落、焊点开裂的失效问题，剩余的信号引脚可根据设计需求接入电源检测电路，实现插头插入状态的识别功能。设计这类插座的三维结构时，需要重点把控安装边界的尺寸公差：首先是引脚的中心距要严格匹配PCB封装的焊盘间距，引脚的伸出长度要兼顾波峰焊的吃锡需求，过长会导致引脚剪脚工序额外增加工时，过短则容易出现虚焊、焊点强度不足的问题；其次是插座主体的定位凸台尺寸要与PCB上的定位孔精准配合，插装后能限制插座在板面的横向位移，过炉焊接时不会出现偏移歪斜；

　　再者是插头插入口的中心高度要与设备外壳的开孔中心完全对齐，预留的插拔导向空间要满足插头插入时的角度偏差余量，避免外壳装配后插头无法完全插合、接触不到位的问题。实际选型应用中，这类插座的额定载流能力要匹配后端电路的最大工作电流，接触弹片的材质通常选用弹性好、导电率高的铜合金并做表面镀层处理，降低长期使用后的接触电阻，减少大电流工况下的温升；绝缘本体的耐温等级要满足PCB焊接时的高温冲击，不会出现过炉后本体变形、内腔结构错位的问题。在整机结构装配环节，插座的插入口端面与外壳内表面的间隙要控制在合理范围，间隙过大会导致外壳与插座之间出现缝隙，外部灰尘、液体容易渗入机壳内部，间隙过小则会在外壳装配时挤压插座本体，

　　长期受力下容易导致内部弹片移位、接触失效。不同于线端对接的连接器，这类板载直流插座直接焊接在PCB上，省去了额外的导线连接工序，能大幅提升整机组装的效率，同时减少导线连接带来的接触电阻、接线错误等潜在故障点，在小功率直流供电的板级设计中具备极高的应用性价比。建模过程中需要重点还原内部接触弹片的悬臂结构、引脚的折弯角度、本体的安装定位特征，确保导出的工程图能直接用于PCB封装设计、外壳开孔避让设计，避免结构设计阶段出现配合尺寸不匹配的问题，缩短产品从设计到试产的迭代周期。
