SFM-27型有源高分贝报警蜂鸣器结构设计

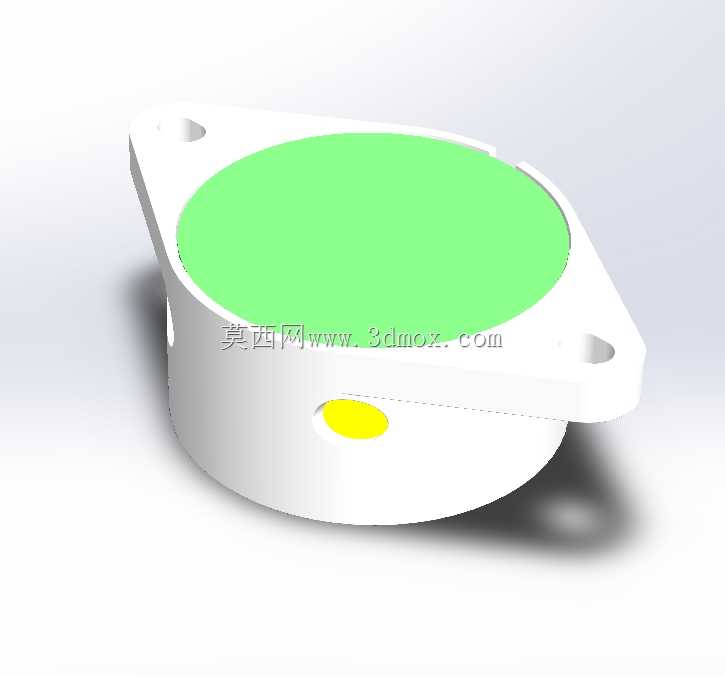

　　在工业控制机柜、安防报警终端、自动化产线警示单元、家电故障提示模块这类需要声光警示的场景里，蜂鸣器是成本最低、可靠性最高的声讯提示部件，SFM-27这一规格的产品是目前中小功率警示场景里应用最广的型号之一。从结构设计角度看，这款蜂鸣器采用法兰耳式安装结构，主体为圆柱型腔体，两侧延伸出带安装孔的固定耳，安装孔位适配M3规格的螺丝，安装时不需要额外设计复杂的卡扣结构，直接在设备面板或者PCB安装板上预留对应孔位即可锁付固定，安装边界容错率较高，两个固定耳的中心距在常规设计里留足22mm的间距即可，不会和周边的电容、接线端子等元件产生空间干涉。

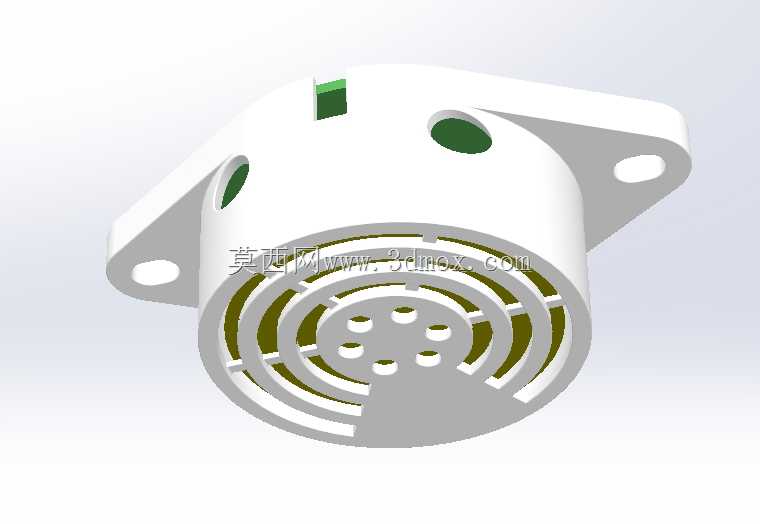

　　腔体正面的出声孔采用同心圆格栅式设计，这种结构不是随意排布的，每一圈格栅的宽度、出声孔的开孔面积都经过声学匹配，既可以保证内部压电陶瓷片振动产生的声波能够顺畅向外辐射，提升声压级输出，又能阻挡外界的灰尘、飞溅的水滴直接进入腔体内部，避免压电片受潮或者积尘导致发音失效，格栅的筋条厚度控制在0.8mm，既保证了结构强度，不会因为日常装配的磕碰出现断筋，又不会过多遮挡出声面积影响音量。腔体顶部预留的方形槽是引脚出线位，适配常规2.54mm间距的直插引脚，焊接到PCB上的时候不需要额外弯折引脚，能够保证焊接可靠性，避免引脚虚焊导致的接触不良。

　　从功能特性上看，这款蜂鸣器属于压电式有源蜂鸣器，内部集成了振荡驱动电路，只需要给对应引脚通入额定的直流电压就可以直接发出固定频率的警示音，不需要外部额外搭建振荡电路，对于硬件设计人员来说可以大幅简化驱动回路的设计，减少PCB上的元件数量，降低整体BOM成本。它的发声频率集中在2-4kHz区间，这个频段是人耳敏感度最高的频段，即使在车间嘈杂的环境下，也能够清晰传递警示信号，不会被背景噪音掩盖。

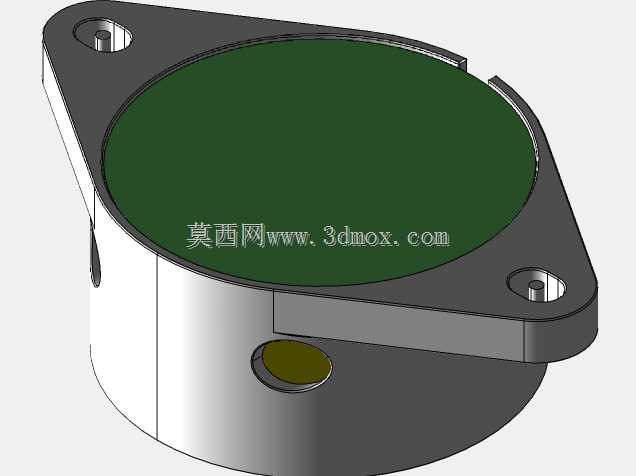

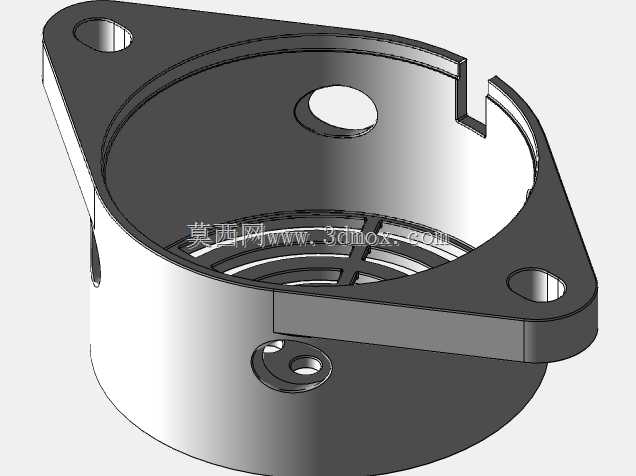

　　设计这类蜂鸣器三维模型的时候，首先要优先保证安装尺寸的准确性，固定耳的安装孔位、引脚的间距、腔体的外径这些和装配直接相关的尺寸必须和实物公差匹配，否则后续做结构装配的时候会出现装不上、孔位对不齐的问题。其次要还原出声格栅的细节，不能为了建模省事把格栅做成实心面，否则后续做结构干涉检查、声学仿真的时候会出现偏差。腔体内部的结构不需要做过度细化，但是要预留出压电陶瓷片和驱动电路板的安装空间，方便设计人员在做整机装配的时候核对内部元件的排布，避免出现外壳和内部元件干涉的问题。

　　在实际选型应用的时候，这款蜂鸣器适合用在空间相对充裕的设备上，比如消防报警主机、设备故障报警模块、电动车倒车提示单元、门禁提示终端这些场景，它的整体高度不超过15mm，安装后突出面板的高度较低，不会影响设备的整体外观，也不会因为外力磕碰导致损坏。和贴片式的微型蜂鸣器相比，它的声压级更高，警示距离更远，适合需要在开阔空间传递提示信号的场景；和大功率的蜂鸣器相比，它的工作电流更小，功耗更低，不需要额外的驱动电路，直接用单片机的IO口就可以驱动，对于低功耗设备来说非常友好。

　　建模过程中还要注意安装耳的圆角处理，固定耳和主体腔体衔接的位置做了R2的圆角过渡，这个细节不是为了美观，而是为了降低安装锁付螺丝的时候的应力集中，避免螺丝拧得过紧导致固定耳从主体上断裂，实际生产中这个位置也是结构强度的薄弱点，建模的时候还原这个圆角，也方便后续做结构强度仿真的时候得到更准确的结果。引脚的长度设计为标准的5mm，既能够保证穿过PCB焊接后有足够的焊锡附着强度，又不会因为引脚过长导致焊接后和背面的元件短路。
