DHT22温湿度传感器结构三维建模

　　在民用及工业环境监测类设备的结构设计环节，温湿度采集端的选型与安装适配是整机结构布局中不可忽视的细节，DHT22作为常用的电容式数字温湿度传感元件，其三维结构模型的精准度直接影响PCB布局、外壳开孔、安装位预留的设计合理性。从实际工程应用场景来看，这类传感元件常被嵌入到智能家居温控面板、工业机房环境采集终端、农业大棚温湿度监测节点、仓储环境监控设备中，负责实时采集所处空间的空气温度与相对湿度数据，通过单总线协议将校准后的数字信号传输给主控单元，相比传统的模拟式温湿度采集元件，它无需额外的信号校准电路，外围电路搭建简单，能有效缩减PCB板的占用面积。

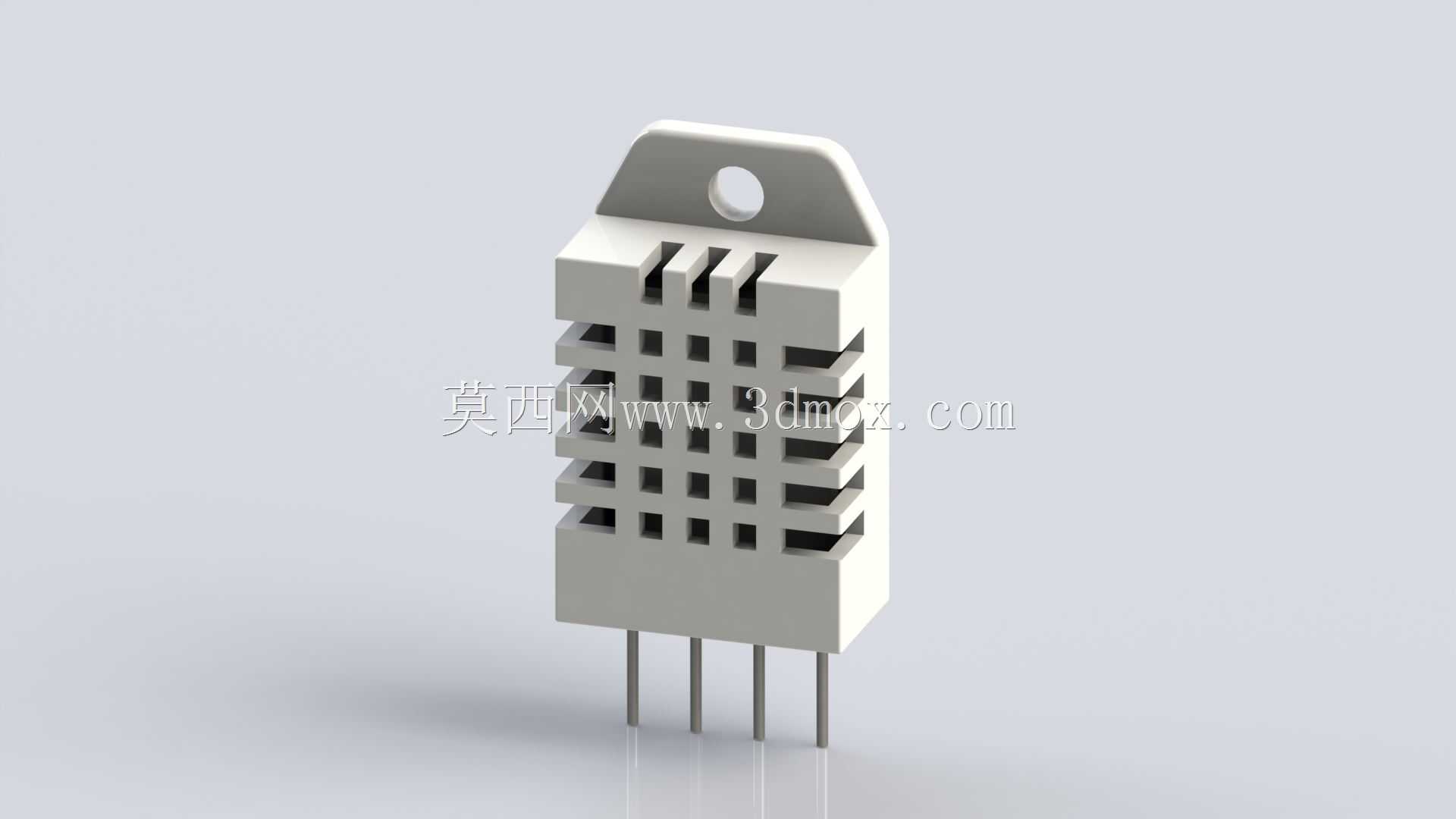

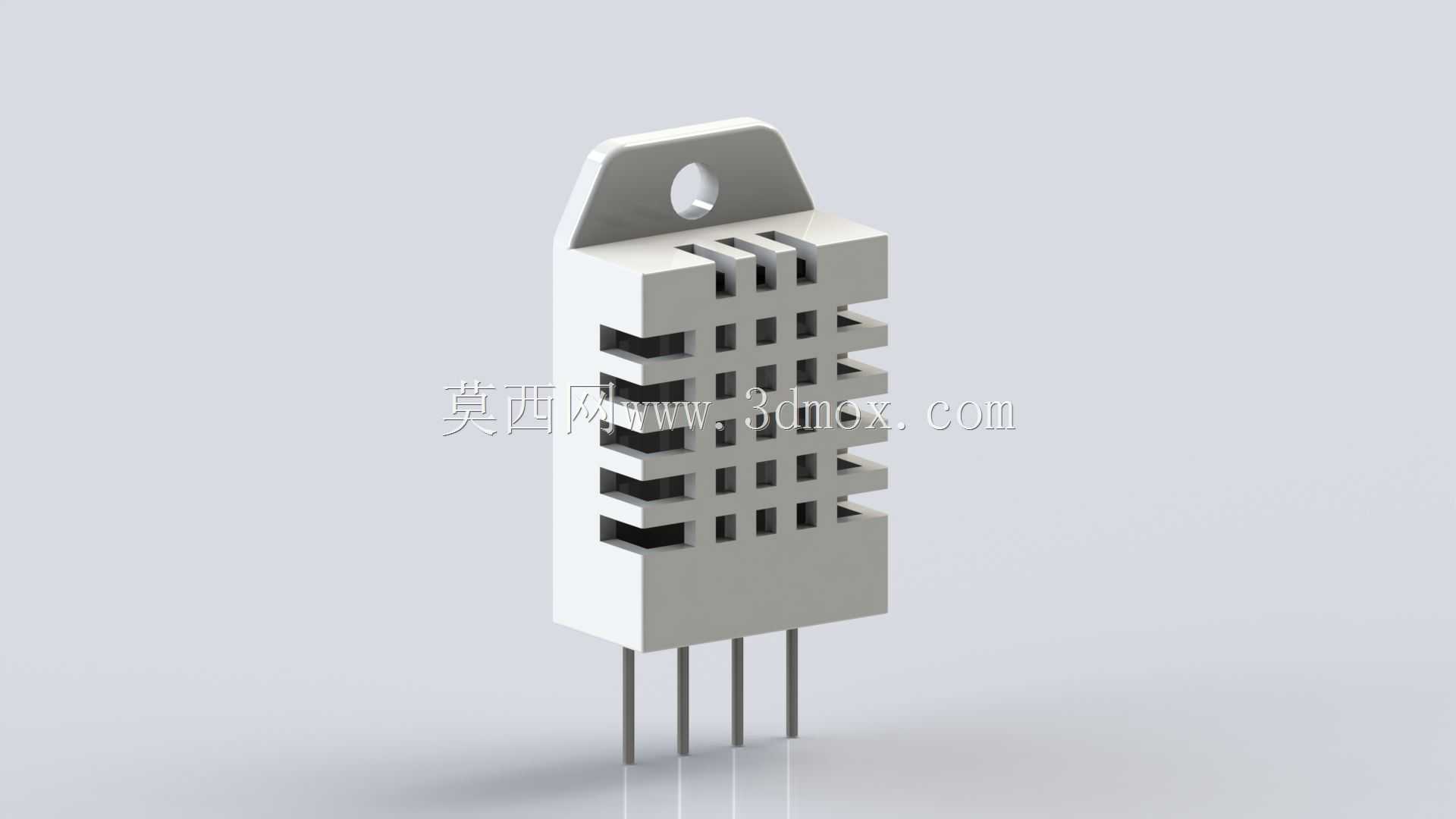

　　从产品功能特性对应的结构设计来看，模型还原了元件的核心结构组成：上部的白色阻燃塑壳是传感核心的防护载体，塑壳正面的格栅式镂空结构是建模时需要重点还原的细节——这些均匀排布的方形通槽并非装饰结构，而是为了让内部的湿敏电容、测温元件能够和外界空气充分接触，保证气流可以顺畅流通到传感核心区域，避免塑壳封闭造成的检测滞后、数值偏差问题，建模时格栅的壁厚、通槽的开孔率都严格参照实物尺寸还原，确保结构仿真时的气流流通分析和实际工况一致。塑壳顶部的带孔安装挂耳是为壁挂式安装场景设计的，这个挂耳的孔径、挂耳与主体的连接强度、安装孔中心到元件底面的距离都是安装边界的核心参数，在做设备外壳设计时，若采用螺丝固定该传感器，就需要根据这个挂耳的尺寸预留对应的安装柱位置，计算安装孔的同轴度公差，避免组装时出现螺丝无法穿入、传感器安装歪斜的问题。

　　元件下部的四根直插式金属引脚是电气连接的结构部分，建模时还原了引脚的直径、引脚间距、引脚伸出塑壳的长度，这些参数直接对应PCB板上的焊盘孔径、焊盘间距设计：引脚间距的公差需要控制在合理范围内，才能保证过波峰焊时不会出现连锡、虚焊的问题，引脚伸出长度则要匹配PCB板的厚度，预留合适的焊接余量，避免引脚过长造成背面元件干涉，或是过短导致焊接强度不足。从整体外形尺寸来看，该传感器属于小型直插元件，整体长宽高尺寸适配多数紧凑型采集设备的内部空间，在做结构堆叠时，需要注意传感器的格栅面不能被其他结构件遮挡，要预留至少5mm的空气流通间隙，同时要远离设备内部的发热元件比如电源模块、功率继电器，避免热源辐射造成温度检测值偏高，影响采集精度。

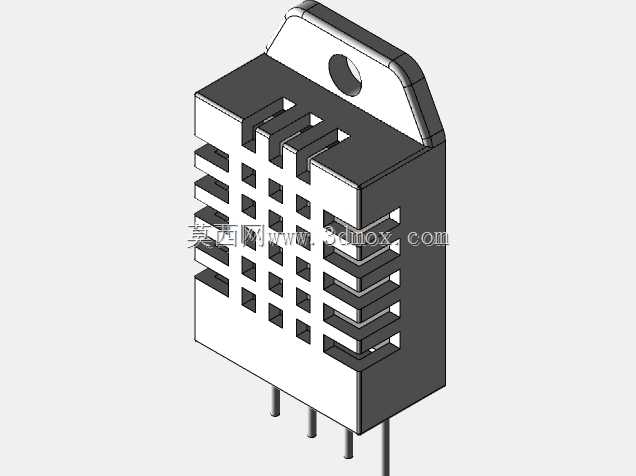

　　在建模思路上，整个模型采用实体建模方式构建，先绘制塑壳的主体轮廓，通过拉伸、切除命令做出格栅的镂空结构，再对挂耳部分做圆角过渡处理，还原实物的注塑工艺特征——塑壳的所有棱角都做了小半径圆角，避免注塑成型时出现应力集中、填充不满的问题，也符合电子元器件的安全设计要求。金属引脚部分采用圆柱实体构建，还原引脚的平直度特征，引脚根部和塑壳的衔接部分做了密封凸台的细节还原，这个结构是为了避免水汽从引脚和塑壳的缝隙渗入内部，损坏核心传感芯片，建模时保留这个细节，能让后续做防水结构设计时更贴合实际装配情况。

　　在实际设备结构设计中，这类传感器的安装方式除了利用顶部挂耳螺丝固定，还有很多场景会采用直插焊接后依靠引脚强度固定的方式，这时候就需要在建模时考虑引脚的抗弯折强度对应的结构支撑，若设备存在振动工况，还需要在传感器周边设计限位筋，避免长期振动造成引脚脱焊。另外，塑壳的材质为ABS阻燃塑料，建模时的外观质感还原也能为后续的产品渲染、装配干涉检查提供准确的参考，比如在做透明外壳的采集设备设计时，传感器的外观颜色、安装位置会直接影响产品的内部视觉效果，精准的模型能帮助设计师提前调整布局，避免后期开模后才发现视觉效果不佳的问题。

　　很多结构工程师在做这类小型电子元件的布局时，容易忽略传感面的朝向问题，通过三维模型的虚拟装配，可以提前调整传感器的安装角度，让格栅面朝向空气流通更好的方向，避免朝向设备外壳内壁造成气流不畅，同时也能核对安装后传感器和周边元件的安全间隙，比如和电解电容、接线端子等较高元件的距离，避免组装时出现结构干涉。可以说，精准的传感元件三维模型，是减少样机试装次数、提升结构设计效率的基础，尤其是在小型化智能硬件的设计中，每一个元件的尺寸偏差都可能导致整个PCB布局的调整，这类参照实物还原的参数化模型，能为结构设计、PCB Layout、装配工艺制定提供可靠的三维数据支撑。
