单层民用住宅户型立体剖切结构展示

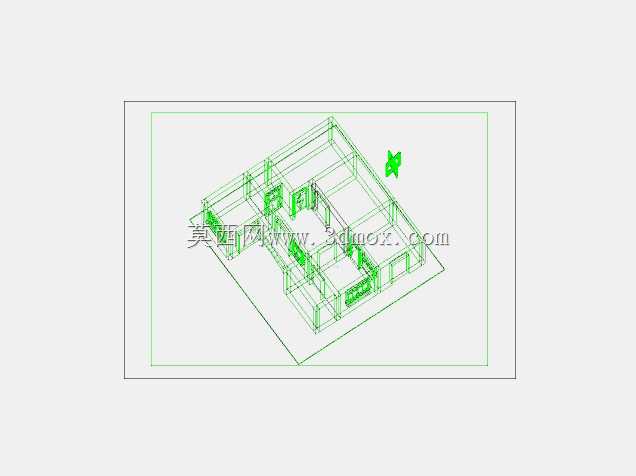

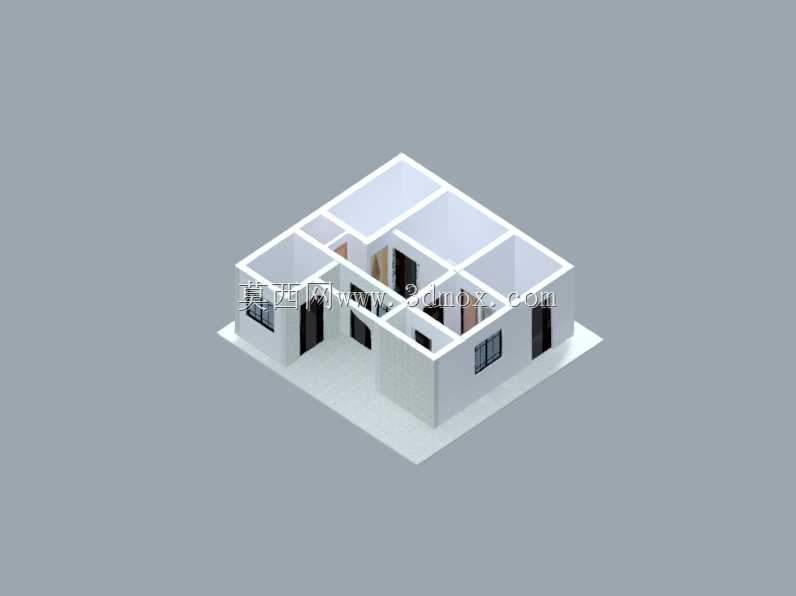

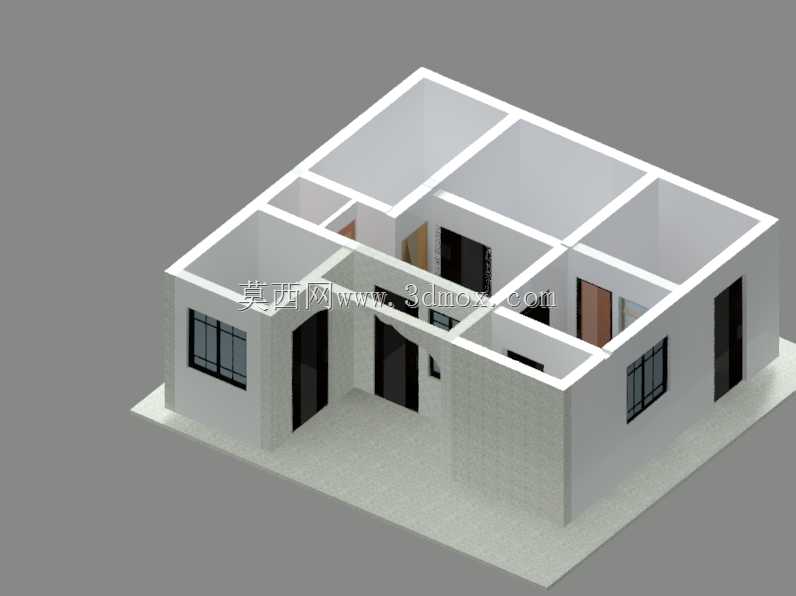

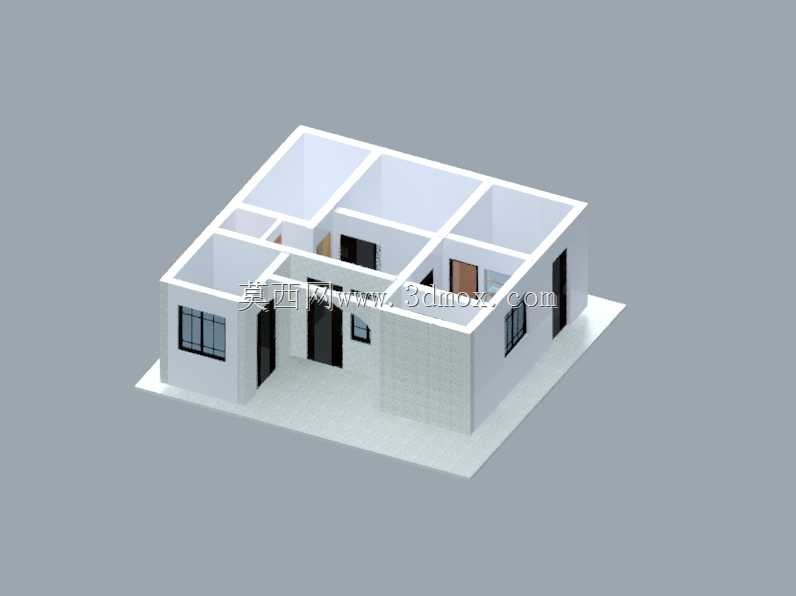

　　做建筑结构相关的三维建模工作快十二年，经手的住宅类剖切模型少说也有几百套，这次拿到的这个单层住宅轴测剖切模型，刚好能给刚入行做建筑BIM建模的新人讲清楚很多实际落地的设计细节。很多新人刚接触住宅建模的时候，总习惯先堆墙体再抠门洞，实际项目里完全不是这个逻辑，得先把功能分区的动线逻辑捋顺，再反推墙体的定位和厚度，这个模型的分区逻辑就很贴合普通刚需单层住宅的实际使用需求。从模型的剖切视角能清晰看到，整个户型没有做冗余的过道空间，入户位置直接衔接公共活动区，左右两侧分别划分出独立的私密休息空间，每个独立空间都预留了直接对外的采光窗位，没有出现暗房，这一点在单层住宅设计里是很核心的要求，毕竟单层户型没法靠上下层的通高结构补采光，

　　每个功能区的开窗位置都要对应外墙的可用面，还要避开后续管线铺设的走向。看墙体的建模细节，外墙和内墙的厚度做了明确区分，外墙的厚度预留了外保温层的安装空间，内墙的厚度刚好满足轻质隔墙的施工要求，没有出现墙体过厚挤占室内使用面积，或者过薄没法走水电管线的问题。门洞的预留位置也很讲究，每个房间的门都开在动线的最短路径上，开门之后不会正对房间内的核心使用区域，也不会出现开门之后挡住过道或者其他房门的情况，很多新手建模的时候容易忽略门的开启半径，最后出的模型看着分区合理，实际装上门之后连正常通行都成问题，这个模型里所有门的开启方向都做了预留，门扇打开之后刚好贴到旁边的墙体，不会占用多余的室内空间。窗户的布置也不是随便在外墙上挖个洞就行，

　　你看每个窗户的下沿高度都做了统一，常规民用住宅的窗台高度控制在九十公分左右，既保证使用安全，也不会遮挡站立时的视线，窗的宽度对应每个房间的面宽，小房间的窗宽刚好满足通风采光要求，公共区域的窗宽更大，能引入更多自然光线。再看地面的建模处理，整个户型的地面做了统一的基准面，没有出现高低差，这对于单层住宅来说很重要，除非是有特殊的干湿分区需求，不然室内地面做高低差很容易造成通行磕碰，后续装修的时候也会增加额外的施工成本。从安装边界的角度来说，这个模型的整体外轮廓尺寸很规整，没有出现奇怪的凹凸结构，后续不管是做结构受力计算，还是对接现场施工放线，都能直接提取轴线尺寸，不用额外做轮廓修正。很多人做住宅剖切模型的时候，

　　总喜欢加很多花里胡哨的装饰构件，反而把核心的结构逻辑给盖住了，这个模型就做得很克制，只保留了墙体、门窗、地面这些核心结构构件，能让看模型的人一眼就搞清楚整个户型的空间关系，不管是给施工方做技术交底，还是给业主做方案沟通，都能快速传递设计意图。实际项目里，这种剖切轴测模型比平面施工图的沟通效率高太多，很多非专业的业主看不懂平面图的线条标注，但是看这种立体剖切模型，马上就能明白哪个房间多大，门在哪，窗在哪，动线怎么走。另外从建模规范上来说，这个模型的所有构件都做了成组处理，墙体、门窗、地面分别归到不同的图层，后续要做修改调整的时候，比如要调整某个房间的大小，或者移动某个门洞的位置，不用整体重构模型，只需要修改对应构件的参数就行，这也是专业建模和业余建模的核心区别，专业模型永远要考虑后续的修改迭代空间，不能做一锤子买卖的死模型。还有个细节，模型里的墙体交接处都做了闭合处理，没有出现漏缝或者面重叠的问题，很多新人建模的时候墙体交接处处理不好，后续导入渲染软件或者做工程量统计的时候，就会出现面丢失或者工程量计算错误的问题，这个模型的墙体交接完全符合施工里的砌筑逻辑，丁字墙、十字墙的交接位置都做了正确的衔接，和实际现场的墙体砌筑方式完全对应，不是那种随便拉几个方块拼出来的假模型。
