港口作业用双层承载钢制支撑托架结构

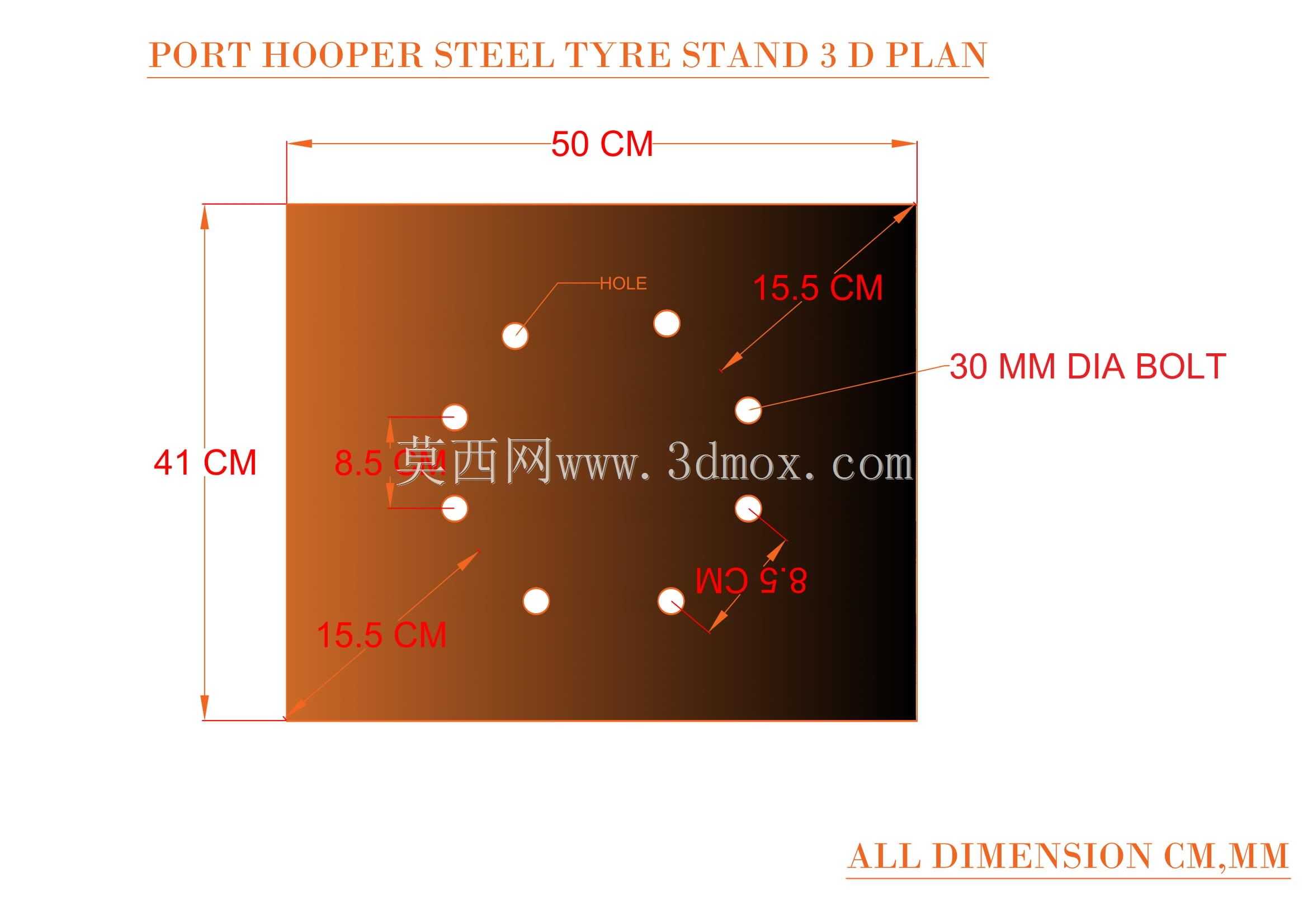

　　这款钢制支撑托架主要面向港口码头的物料承托、管线架设以及小型作业设备的固定场景设计，区别于普通民用支架，其整体结构采用全钢焊接成型思路，核心受力部件做了加厚处理，能够适应港口区域高湿、高盐雾、重载冲击的复杂作业环境。从结构布局来看，托架采用上下双层水平承载板设计，下层承载板通过中心的钢制立柱与底部圆形安装法兰连接为整体受力体系，上层承载板通过侧边的垂直安装立板与下层结构形成刚性连接，避免单层支架承载面积不足、受力偏心易倾覆的问题。侧边的垂直立板既承担上层板的竖向载荷传递，也可作为靠墙或靠设备主体安装的连接基准面，立板上预留的安装孔位可适配不同规格的膨胀螺栓或焊接固定需求，安装时无需额外加工连接面，降低现场施工的调整工作量。

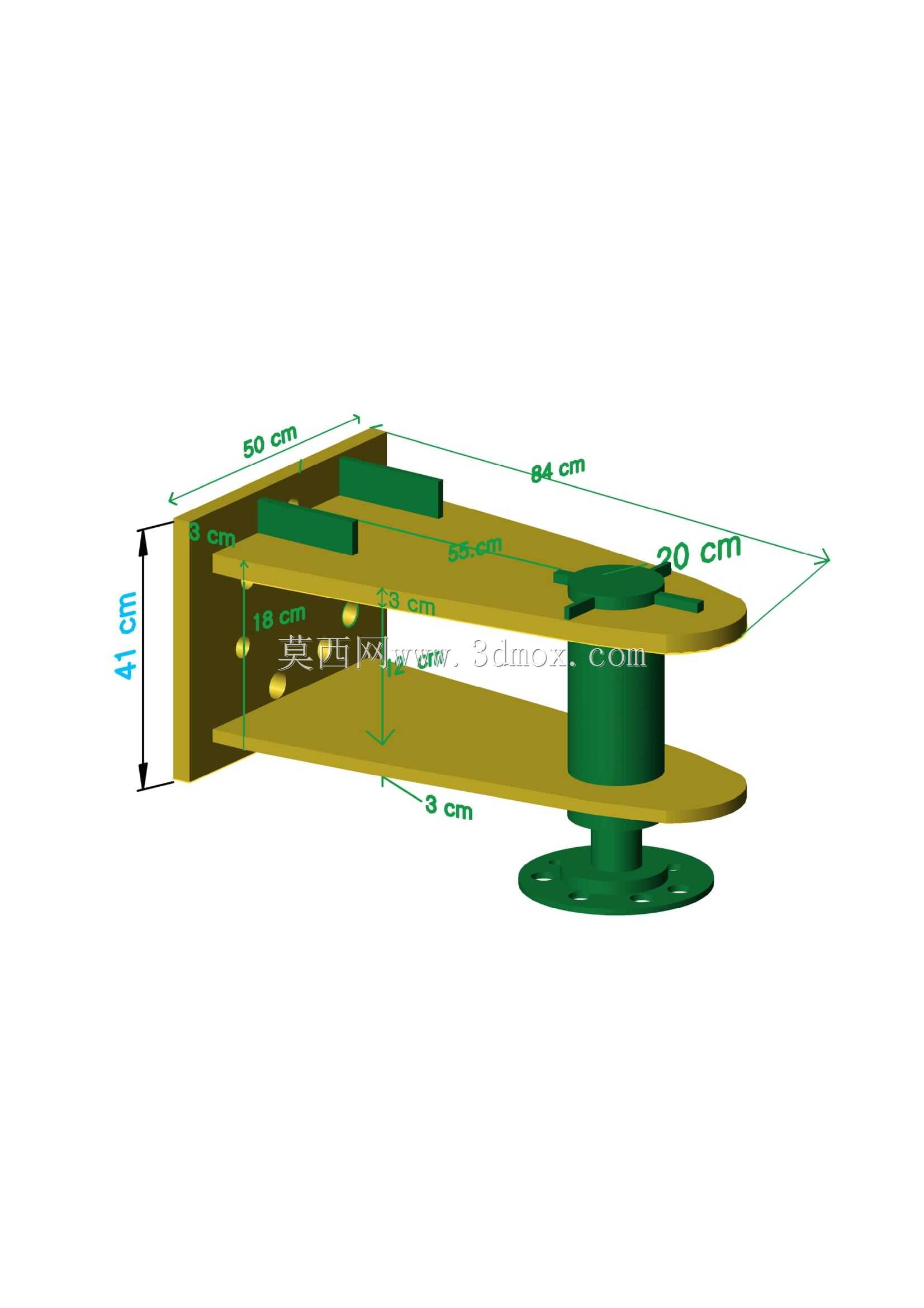

　　尺寸设计上充分考虑港口现场的安装边界限制，整体垂直安装高度控制在41cm，不会占用过多竖向空间，避免与周边通行的作业人员、搬运设备产生干涉；水平方向上，上层承载板总长度为84cm，下层承载板长度为50cm，上下层形成的错落布局既可以在下层放置体积偏小、重量偏大的重物，也可以在上层放置长度更长、需要更大摆放空间的管线或操作终端，两层板之间的净空高度预留18cm，足够操作人员伸手放置、调整下层承载的物件，也方便日常清理支架表面积存的灰尘、杂物。上层承载板边缘设置的3cm高限位挡边，能够避免放置在板面上的物件受港口阵风影响滑落，挡边采用折弯成型工艺，与板面一体加工，没有额外的焊接接缝，减少应力集中点的同时也降低了锈蚀风险。中心立柱采用空心钢管结构，在保证足够抗弯、抗扭强度的前提下降低整体自重，底部的圆形法兰盘直径大于立柱直径，法兰上均匀分布的安装孔可通过地脚螺栓与地面混凝土基础或钢制平台牢固连接，法兰与立柱的连接位置做了三角加强筋焊接，能够承受上层载荷带来的弯矩，即使托架单侧满载也不会出现立柱变形、法兰连接松动的问题。

　　实际应用中，这类支架可直接固定在港口泊位的岸线平台上，用来承托通讯终端、管线转接阀组、小型作业工具收纳箱，也可以多组并排安装形成连续的承载台面，放置临时作业的检测设备。设计阶段充分考虑了现场安装的容错空间，侧边立板的安装孔做了长圆孔设计，允许现场安装时存在±5mm的位置偏差，不需要反复调整基础预埋件的位置就能完成固定；上下层板面的平面度控制在每米1mm以内，保证放置在上面的精密设备不会因为板面倾斜出现读数偏差、滑动移位的问题。所有钢制部件的边缘都做了倒角处理，没有尖锐的毛刺飞边，避免现场安装、运维人员磕碰受伤，板面表面做了防滑纹理处理，即使表面沾有少量海水、油污，放置的物件也不会轻易滑动。不同于市面上通用的角钢焊接支架，这款托架的受力路径经过专门优化，竖向载荷从上下层板面分别传递到侧边立板和中心立柱，最终全部汇聚到底部法兰传递到安装基础，没有冗余的受力部件，整体用钢量比同承载等级的通用支架降低15%左右，同时承载能力反而提升20%，能够满足港口区域长期重载使用的需求，不需要频繁做结构加固或更换部件。
