带投影与灯光挂载的小型舞台架结构设计

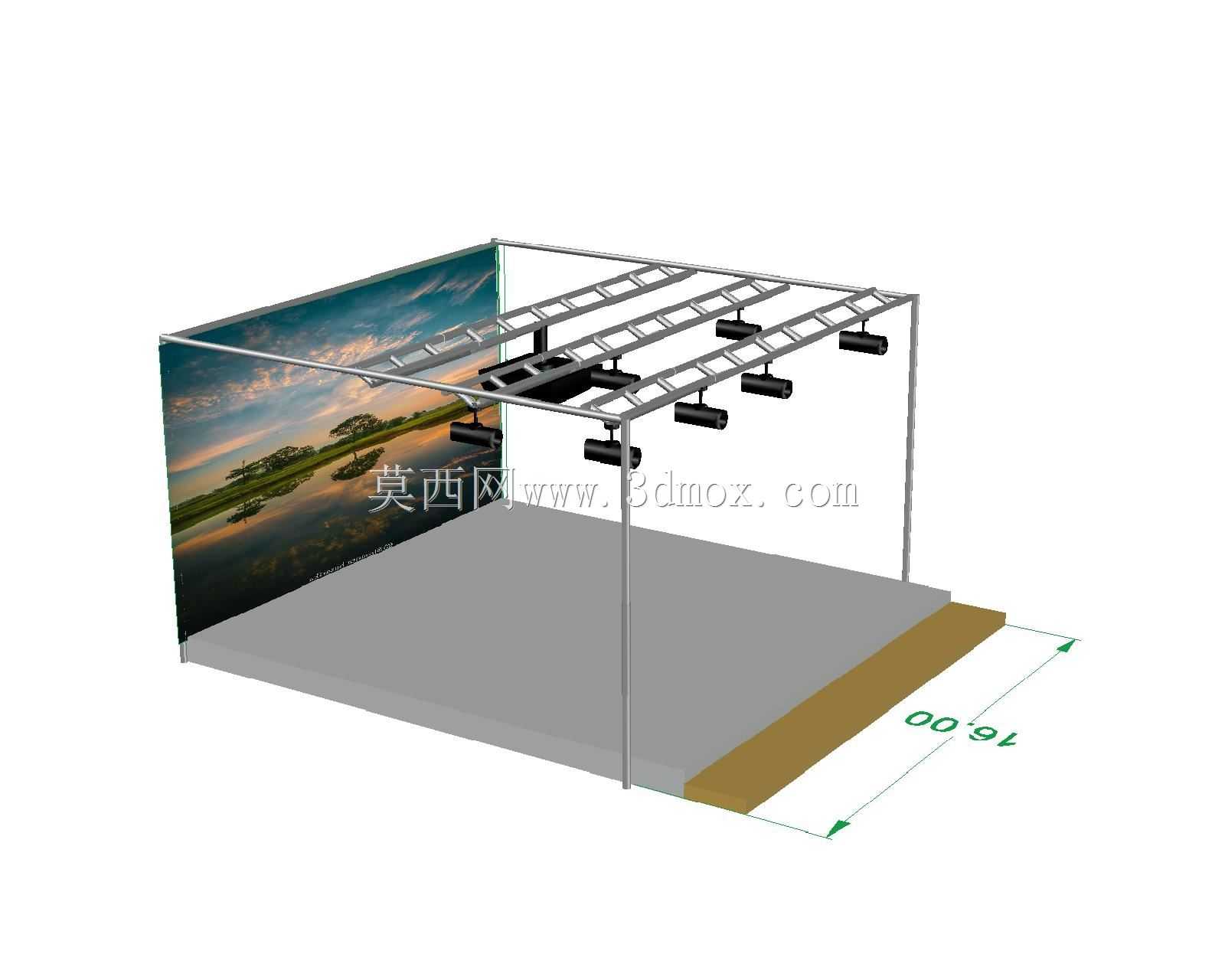

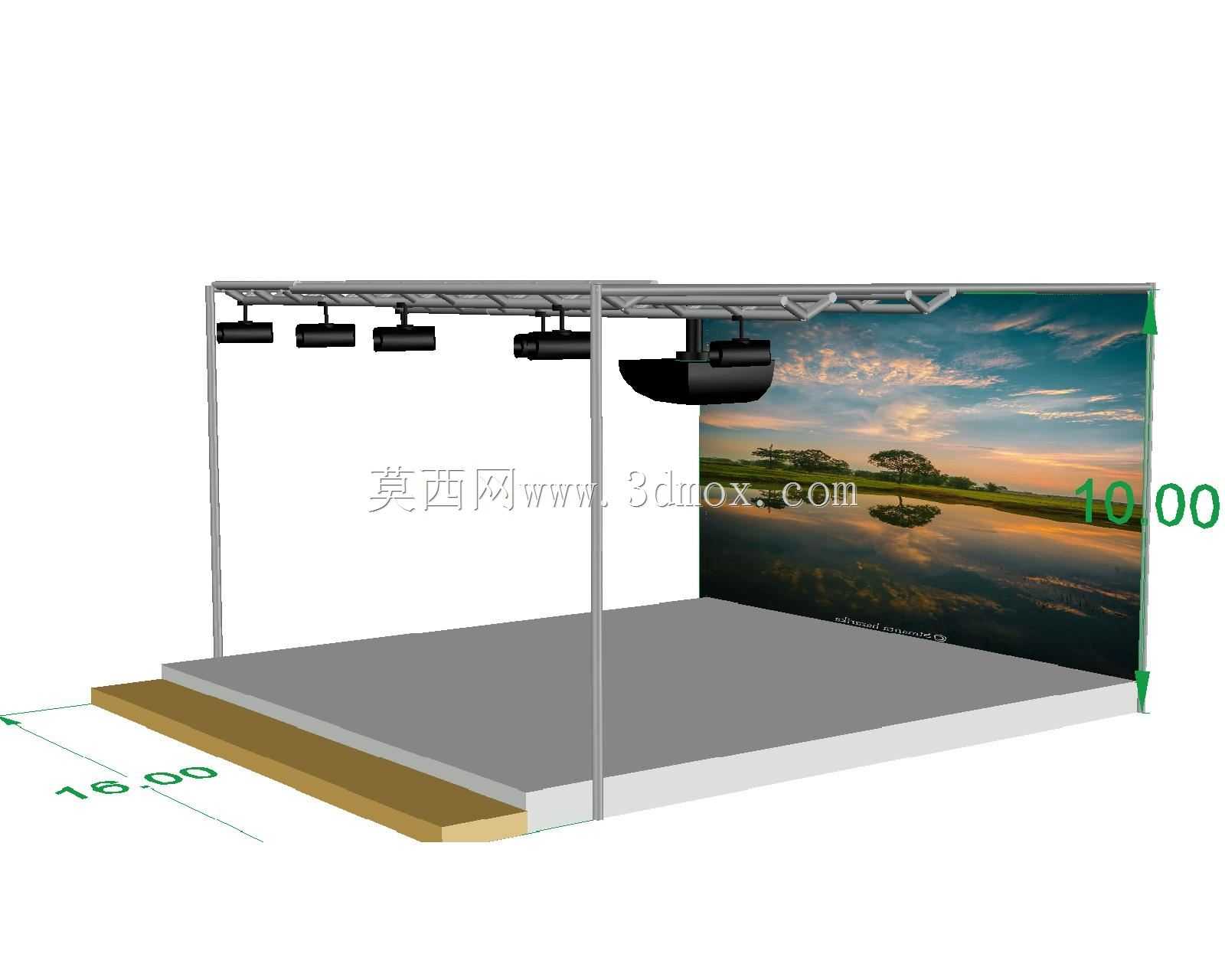

　　这套结构方案针对小型室内展演、商演路演、企业发布会这类场景的设备挂载需求设计，核心解决舞台上方投影设备、演出灯光的集成挂载问题，同时兼顾舞台平台的人员站立与设备摆放承载。从结构组成来看，整体采用立柱加顶部桁架的框架形式，底部是带台阶的落地平台，平台边缘做了收边处理，台阶高度适配常规人员上下步距，避免跨步落差过大带来的通行隐患。顶部桁架沿舞台纵深方向布置，预留了多组灯光安装位与独立的投影设备挂载点，投影设备挂载点做了偏心承重强化，因为投影设备自重比常规帕灯更大，且安装位置需要避开灯光的照射光路，避免投影画面被灯光架体遮挡。

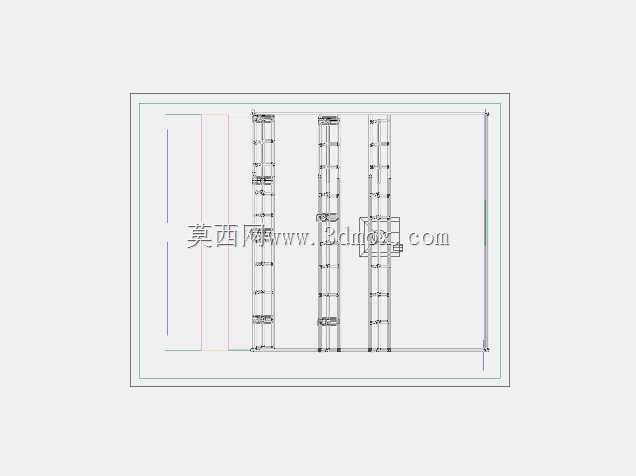

　　设计过程中首先考虑的是安装边界问题，舞台平台的前沿宽度标注为1600mm，整体架体的高度适配常规室内场馆的层高，不会出现顶部架体触碰吊顶的情况，同时架体的纵深尺寸匹配投影设备的最短投射距离要求，保证投影画面能够完整覆盖舞台后方的显示区域，不会出现画面裁切或者梯形畸变过大难以校正的问题。立柱采用矩形截面型材，底部与平台框架做刚性连接，连接位置设置了加强角件，避免人员倚靠或者设备挂载时出现立柱侧倾。顶部桁架的杆件间距经过排布，既能够满足常规舞台灯光的卡扣安装尺寸要求，也预留了线缆走行的空间，所有挂载设备的供电线缆可以沿桁架内侧的线槽布置，不会出现线缆垂落影响舞台美观或者勾挂演出人员道具的问题。

　　从功能特性来看，这套架体不需要额外做墙面或者顶面的固定，依靠自身平台的配重就可以保持稳定，适合临时搭建的展演场景，搭建完成后不需要对场地地面、顶面做破坏性施工，拆装效率高，转场运输时可以拆分为平台模块、立柱模块、顶部桁架模块三个部分，单个模块的尺寸适配常规货运车辆的厢内空间，不需要特殊的超限运输手续。投影挂载点预留了角度调节的安装余量，安装时可以根据投影幕的实际位置微调投射角度，不需要额外加装转接支架，灯光安装位的间距均匀排布，能够满足基础的面光、侧光打光需求，覆盖整个舞台表演区域，不会出现明显的照明暗区。

　　实际应用中，这类架体除了常规的商业演出使用，也可以适配企业内部的培训宣讲、小型产品发布会场景，不需要额外搭建独立的投影吊架与灯光架，一套结构就可以整合两类设备的挂载需求，减少现场搭建的工作量。平台表面采用防滑铺装设计，即使演出人员穿着鞋底较滑的演出鞋，也不容易出现滑倒的风险，平台的承载能力按照每平方米200kg的均布载荷设计，除了站立演出人员，也可以临时摆放小型演出道具、音响设备，不会出现结构变形。设计时特意规避了架体杆件对投影光路的遮挡，通过调整投影挂载点的外伸距离，让投影镜头的光路刚好从桁架下方的空隙穿过，不会在投影画面上留下杆件的阴影，同时灯光的照射角度也可以独立调节，不会直射投影镜头造成画面泛白。

　　结构的连接节点全部采用标准快装连接件，不需要现场焊接作业，搭建人员只需要使用常规的内六角扳手就可以完成全部组装工作，单个架体的搭建时间可以控制在两小时以内，拆卸后所有杆件可以分类打包，配件统一收纳在工具盒内，不会出现零件丢失影响后续使用的问题。针对投影设备的散热需求，挂载点周围预留了足够的通风空间，不会因为架体杆件遮挡投影设备的散热风道造成设备过热停机，灯光安装位也预留了接线空间，每一路灯光的供电可以独立控制，方便现场演出时做灯光效果切换。
