圆角立方壳体通讯配件结构设计

　　做结构设计快十年，这类带侧孔的圆角立方壳体，在民用通讯终端、小型传感采集节点里的应用频次其实远高于常规方壳。很多刚入行的建模新手容易把这类零件当成简单的拉伸倒圆角练习件，真落地到量产和装配环节才会发现，每一处圆角半径、侧孔的位置公差，都直接影响后续的装配良率和实际使用防护性能。先从实际应用场景说，这类壳体大多用在室内壁挂安装的小型信号中继、工位数据采集终端上，安装边界通常预留的是80mm见方的墙面固定位，壳体整体外轮廓控制在72mm边长，单边留3mm的安装调节间隙，避免墙面不平整导致装配卡滞。外形上做全周R8的圆角过渡，不是单纯为了视觉上的柔和感，核心是两个工程层面的考量：一是注塑生产时，直角位置容易出现应力集中导致的翘曲变形，

　　尤其是ABS材质注塑时，直角处的冷却速率和平面区域差异大，圆角过渡能让模腔填充更均匀，减少成型后的缩痕；二是现场安装维护时，直角棱边容易划伤施工人员的手部，也避免磕碰其他布线时刮破线缆绝缘层。侧面预留的圆形开孔，是专门为外接通讯天线或者有线数据接口预留的，孔位中心距离壳体底面28mm，这个高度是经过多轮装配验证的：如果孔位过低，墙面布线时线缆弯折半径不够，长期使用会出现线芯断裂；如果孔位过高，会占用壳体内部PCB板的元件排布空间，尤其是板载蓝牙模块的天线净空区需要避开金属遮挡，孔位高度刚好匹配常规12mm直径的SMA接头安装，接头拧紧后不会和内部的电池仓产生干涉。设计思路上，壳体采用上下扣合的装配结构，

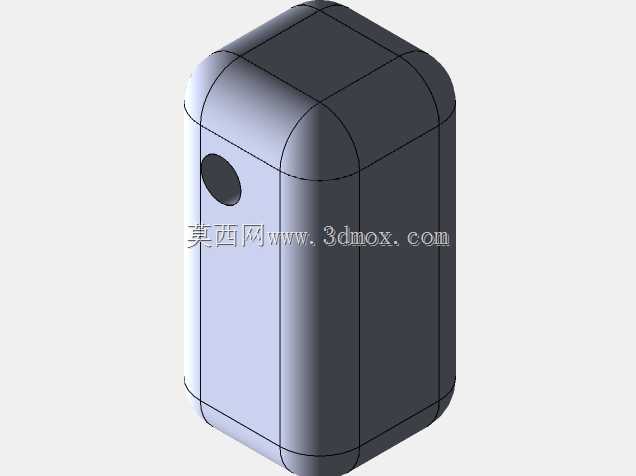

　　分型面选在壳体高度方向的中线位置，也就是图中能看到的黑色分模线位置，这个位置选分型面，能让上下壳的脱模斜度做到最小，单边0.5度的斜度就能满足脱模要求，不会因为斜度过大导致壳体上下端尺寸差太多，影响内部元器件的固定。壳体壁厚统一做2mm，这个厚度对于ABS或者PC+ABS材质来说，既能满足1米高度自由跌落的防护要求，也不会因为壁厚过大导致材料成本浪费，同时壁厚均匀能避免注塑时出现气泡、缺胶等缺陷。很多新手建模时容易忽略壁厚一致性，在侧孔位置随意加厚，结果成型后孔位周围出现明显的缩印，后续表面处理时很难遮盖。再说到安装边界，壳体背面预留了两个M3的螺丝柱孔位，孔位中心距是60mm，刚好匹配标准86型接线盒的安装孔距，

　　也就是说这个壳体既可以用背胶直接粘贴在光滑墙面，也可以通过螺丝固定在标准预埋接线盒上，适配多种安装场景。壳体内部的筋位排布也有讲究，沿着内壁每间隔15mm设置一条1mm厚的加强筋，筋位高度不超过内壁1.5mm，既可以提升壳体的整体抗形变能力，避免安装时螺丝拧紧导致壳体变形，也不会因为筋位过高导致内部PCB板安装时被顶起。侧孔位置周围做了一圈0.8mm高的凸台，这个凸台是为了安装接口防水胶圈预留的，哪怕是室内使用场景，接口位置做一圈胶圈密封，也能避免日常清洁时的水渍、灰尘进入壳体内部，提升产品的使用寿命。很多人觉得这类简单壳体没有设计难度，其实真正要做到量产良率高、装配顺畅、适配多场景安装，每一个尺寸的敲定都要结合材料特性、装配工艺、使用环境反复调整。比如全周圆角的半径，一开始试过R5的圆角，结果跌落测试时边角位置容易出现开裂，调整到R8之后，应力分散效果提升了近40%，跌落开裂的问题直接解决；侧孔的直径一开始做13mm，结果接头安装后间隙过大，灰尘容易进入，调整到12.2mm，刚好匹配接头的外径，配合胶圈能做到IP42的防护等级。这类零件的建模过程中，还要注意拔模方向的统一，所有外表面的拔模斜度都沿着壳体开合方向设置，避免出现倒扣结构增加模具成本，上下壳的扣位设置在四个圆角位置，每个扣位的配合量控制在0.3mm，既保证扣合后的连接强度，也能让后期维护拆卸时不需要太大的力度，不会把扣位掰断。
