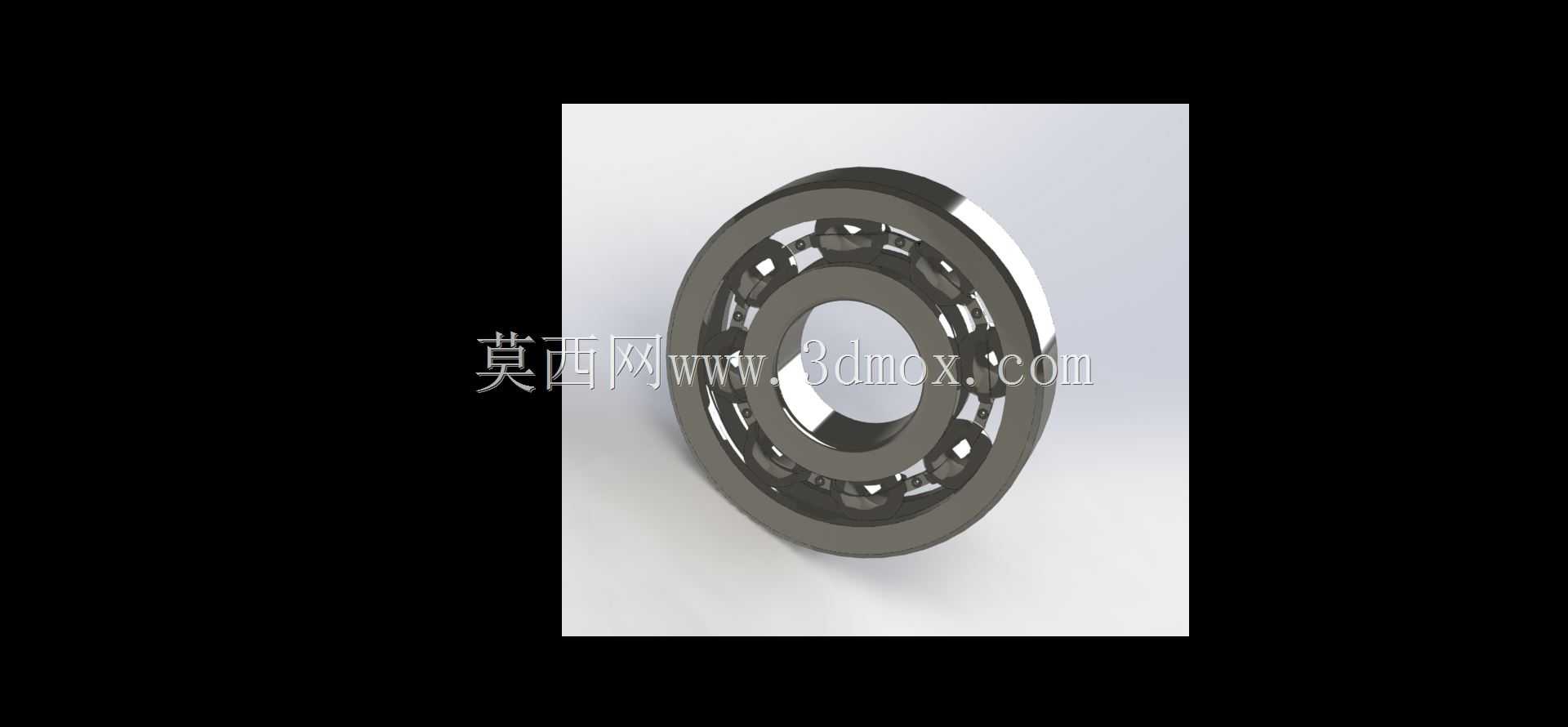

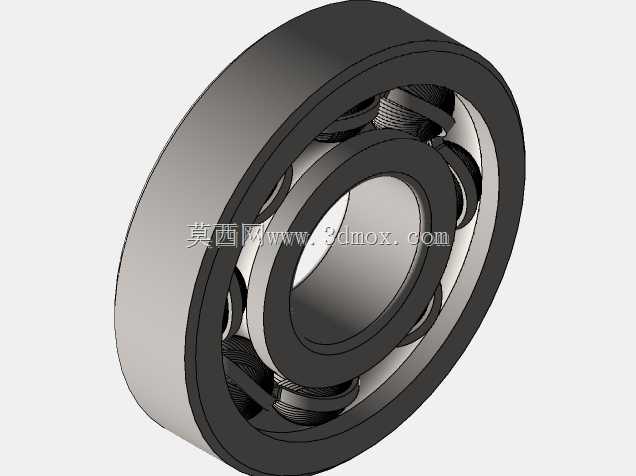

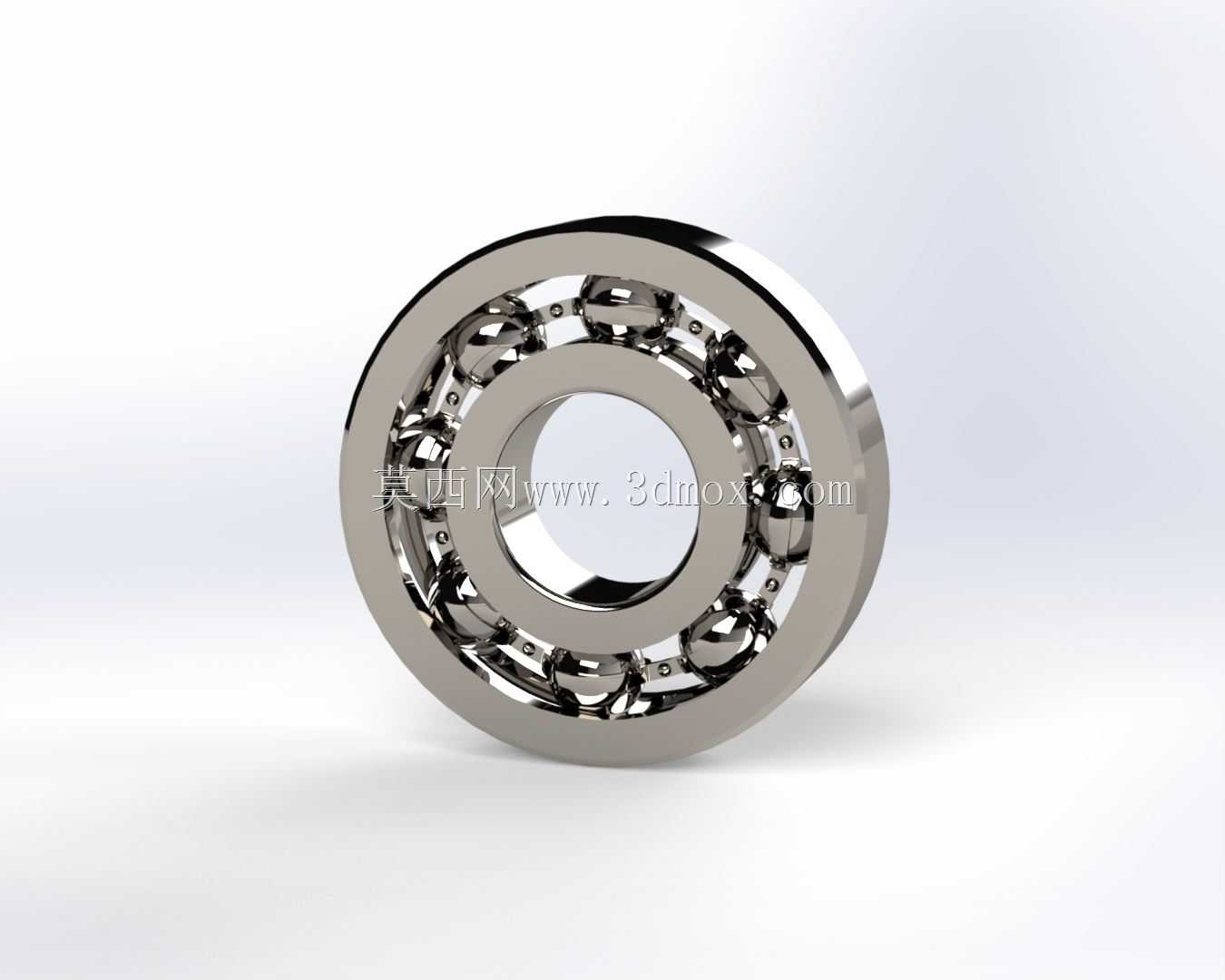

带保持架组件的深沟滚珠轴承结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:642947
  • 带保持架组件的深沟滚珠轴承结构
  • 带保持架组件的深沟滚珠轴承结构
  • 带保持架组件的深沟滚珠轴承结构
  • 带保持架组件的深沟滚珠轴承结构
  • 带保持架组件的深沟滚珠轴承结构
  • 带保持架组件的深沟滚珠轴承结构
  • 带保持架组件的深沟滚珠轴承结构

  在各类旋转传动机构的设计选型中,滚珠轴承是应用覆盖范围极广的支撑类部件,从民用消费电子的小型转轴到工业生产线的重载输送辊道,但凡存在回转运动需求的结构,几乎都能见到这类部件的身影。这套带完整零件与组件的滚珠轴承结构,完整还原了深沟型滚珠轴承的全部装配关系,建模过程中严格遵循常规通用轴承的尺寸配合逻辑,内圈与轴的配合面、外圈与轴承座的安装位都预留了符合机械设计公差规范的配合余量,方便设计人员直接将其嵌套进自身的设备装配体中,不需要额外调整安装边界的尺寸参数。

  从实际应用场景来看,这类滚珠轴承主要承担径向载荷,同时也可承受一定数值的轴向载荷,当设备的回转部件径向安装空间受限、需要较低的摩擦阻力来提升传动效率时,这类结构的适配性远高于滑动轴承类部件。比如在小型通讯设备的转轴结构、家电产品的电机输出端、轻工机械的导辊支撑位,这类轴承的运行噪音低、启动阻力小的特性能够得到充分发挥,不需要额外设计复杂的润滑回路就能实现长时间稳定运行。

  设计这套结构时,首先确定的是内圈、外圈的滚道曲率参数,滚道的圆弧半径略大于滚珠直径,保证滚珠在滚道内滚动时不会出现卡滞,同时能均匀分散接触面的接触应力,避免局部应力集中导致的早期点蚀失效。保持架的兜孔结构采用了等间距分布设计,每个兜孔对应一颗滚珠,兜孔与滚珠之间预留了合理的活动间隙,既能够将相邻滚珠均匀分隔开,避免滚珠之间直接接触产生额外摩擦与磨损,又不会限制滚珠自身的自转以及沿滚道的公转运动。两侧的密封挡边结构参考了常见的接触式密封轴承设计,能够在装配后阻挡外部粉尘、碎屑进入滚道内部,同时防止内部填充的润滑脂溢出,延长部件的维护周期。

  从安装边界来看,这套轴承的内圈内孔为标准圆柱面,适配同公称直径的圆柱形轴端,装配时可采用热装或者压装的方式将内圈与轴实现过盈配合,保证内圈随轴同步转动不会出现相对打滑;外圈的外圆柱面适配轴承座的安装孔,通常采用过渡配合或者小间隙配合,方便后期维护时的拆卸更换。轴承的轴向宽度尺寸符合常规同规格轴承的安装尺寸要求,不需要在设计安装位时额外调整轴向的预留空间,两端的倒角尺寸也做了规范处理,装配时能够顺利导入安装位,不会出现棱边卡滞刮伤配合面的问题。

  在结构细节处理上,滚珠的排布数量经过了载荷校核,对应常规同尺寸轴承的额定动载荷、额定静载荷参数,保证模型在用于虚拟装配仿真时,载荷分析的结果能够贴近实际部件的性能表现。内圈和外圈的挡边高度经过合理设计,既能够对滚珠形成足够的轴向限位,承受一定的轴向窜动力,又不会因为挡边过高增加不必要的转动摩擦阻力。保持架的材质参考了常用的冲压钢保持架结构,厚度均匀,兜孔边缘做了圆滑过渡处理,避免运行过程中锐边对滚珠表面造成划伤。对于结构设计人员来说,这套完整的轴承组件模型可以直接用于装配体的干涉检查、运动仿真,不需要从零开始绘制每个零件的细节,能够大幅缩短传动支撑部位的设计周期,同时避免因为个人建模时的尺寸疏漏导致的配合错误。在做设备的整体装配布局时,只需要根据自身设计的轴径、安装孔尺寸对应调整轴承的公称直径参数,就可以快速衍生出适配不同规格需求的轴承结构,不需要重新搭建整体的装配关系框架。
