SC50UU箱式直线滑动轴承滑块结构

　　在自动化输送线、点胶设备、小型龙门移栽机构、3D打印运动轴这类需要做直线往复运动的设备里，箱式直线滑块是承担导向与负载承载的核心基础部件，SC50UU这个规格对应的是适配50mm直径光轴的闭式滑块单元，很多做中型负载平移工位的结构工程师在选型时，会优先考虑这类集成式滑块，不用自己单独设计轴承座与密封结构，能大幅缩短设计周期。从实际使用场景来看，这类滑块常搭配同直径的淬硬镀铬光轴使用，光轴的表面硬度一般要达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能保证滑块内部的直线轴承在长期往复运动中不会出现过早磨损，在光伏组件排版设备的平移工位、包装机械的推料机构、木工机械的进给导轨段，都能看到这类滑块的应用，它的优势是安装基准面规整，

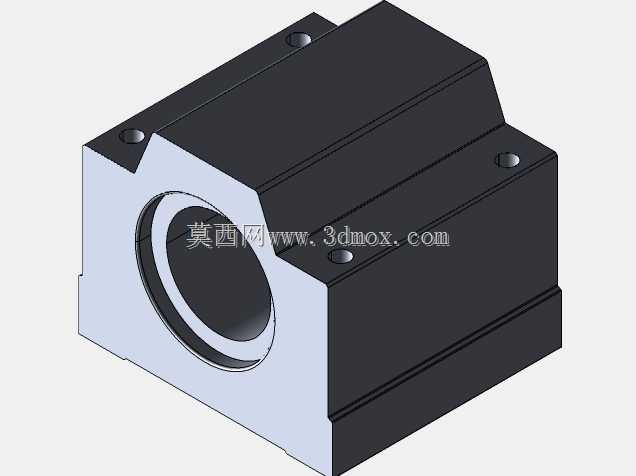

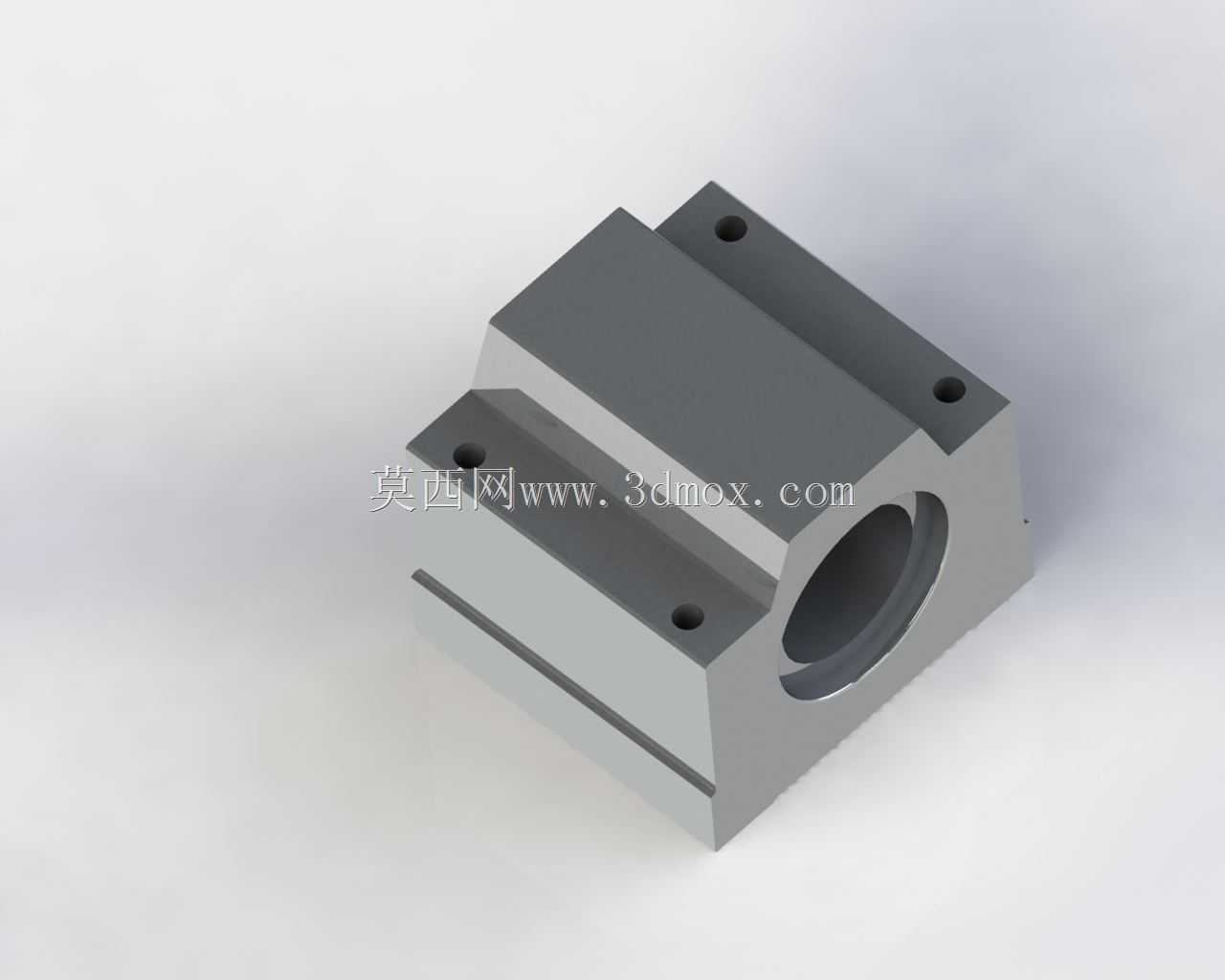

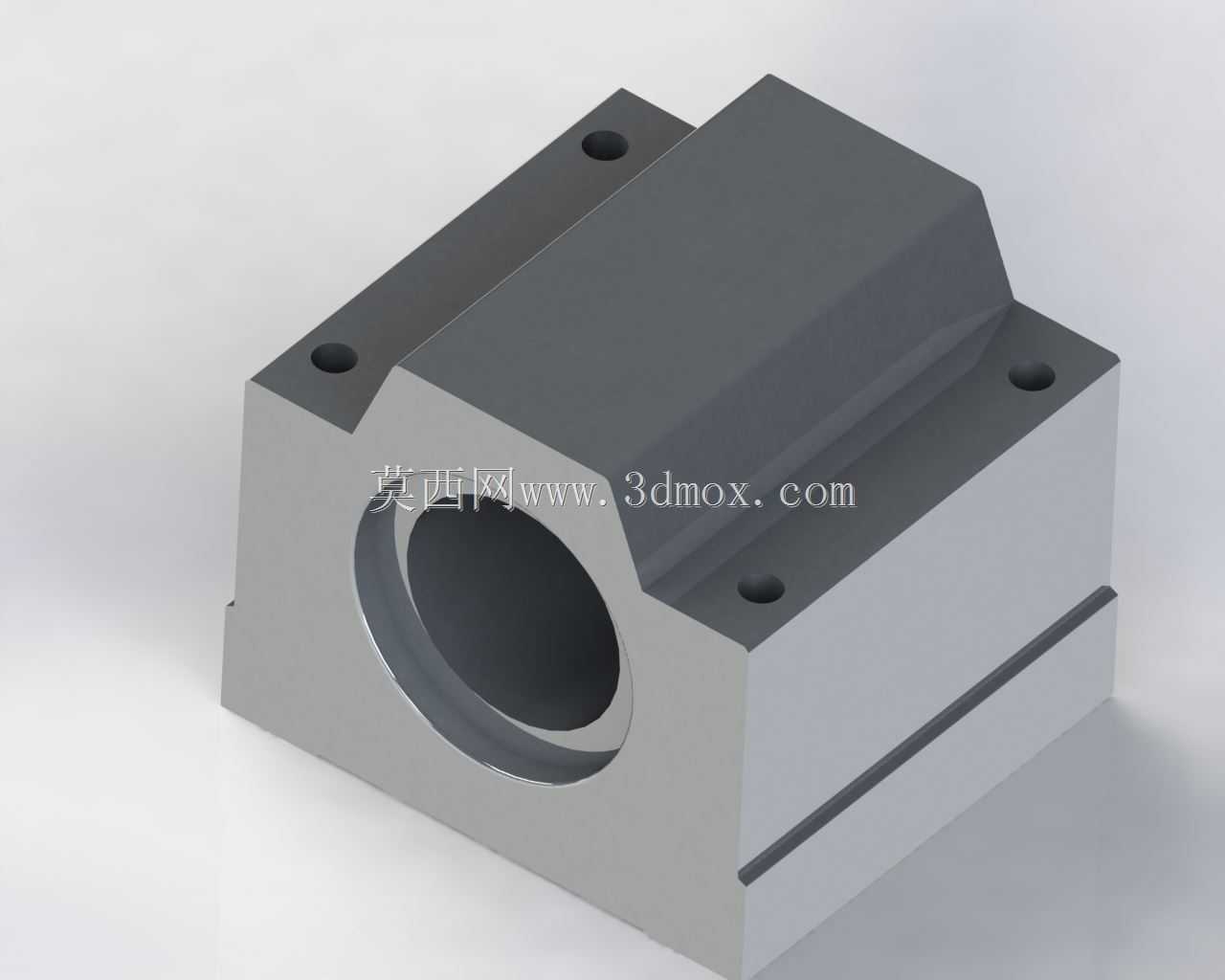

　　不需要复杂的调校，只要把安装面的平面度控制在0.05mm以内，就能保证运动的顺畅度。从结构设计角度看，这个滑块采用一体式铝合金壳体作为承载基体，壳体的安装面做了铣平处理，四个沉头安装孔分布在壳体的两侧凸台上，安装孔的位置精度直接决定了滑块与光轴的平行度，设计时安装孔的中心距要和设备安装板的孔位严格匹配，一般孔位公差控制在±0.1mm即可满足装配要求，壳体中间的通孔用来压装标准直线轴承，轴承两端自带密封圈，能阻挡加工过程中产生的切屑、粉尘进入轴承内部的滚道，延长维护周期。滑块的整体外形是带切边的方块结构，顶部的平面可以直接用来安装负载连接板，侧面的凸台结构既做了安装孔的补强，也避免了壳体在锁紧安装螺丝时出现应力变形，

　　内部的直线轴承采用钢保持架或者树脂保持架，钢珠在保持架的导槽内做循环滚动，把滑动摩擦转化为滚动摩擦，大幅降低运动阻力，在额定负载下，这类滑块的动摩擦系数可以控制在0.001-0.004之间，运动过程中没有明显的爬行现象，适合中低速的往复运动工况，一般运动速度不超过2m/s的场景都能稳定运行。在安装边界上，这个滑块适配的光轴两端需要做轴端固定，一般用立式支撑座或者卧式支撑座把光轴两端锁紧，光轴的平行度要控制在0.02mm/1000mm以内，如果平行度超差，会导致滑块运行时阻力骤增，甚至出现卡滞，加速钢珠和滚道的磨损，安装时不要直接敲击滑块壳体或者轴承端面，要使用铜棒或者软质垫块均匀受力压装，避免壳体变形或者轴承内部的钢珠错位。

　　在实际选型计算时，要根据负载的大小、安装方向、运动加速度来核算滑块的额定动负载，SC50UU规格的滑块额定动负载一般在两千牛级别，额定静负载在三千牛左右，如果是垂直安装的工况，还要额外考虑自锁机构或者平衡气缸，避免断电时滑块下滑造成设备损坏，另外在多滑块拼接使用的长行程场景里，要保证同一根光轴上的两个滑块安装面共面，避免出现过约束导致的运动卡顿。从建模角度来说，这个模型还原了滑块的所有安装特征，包括四个沉头孔的深度、壳体的倒角、轴承安装位的止口尺寸，在做整机装配干涉检查时，可以直接调用这个模型和光轴、支撑座做配合，不需要再重新绘制外形，能提高整机设计的效率，模型的外形尺寸和实物的安装尺寸完全匹配，安装孔的位置、通孔的直径、壳体的总高总宽都按照实际样本尺寸绘制，不会出现装配时孔位对不上的问题。在日常维护中，这类滑块需要定期加注锂基润滑脂，一般运行一百公里或者三个月补充一次润滑脂，不要在无润滑的状态下长期运行，否则会导致滚道出现点蚀，降低使用寿命，如果使用环境有大量切削液或者粉尘，要额外给滑块加装伸缩防护罩，避免杂质进入轴承内部。
