三爪拉拔拆卸工具结构设计

　　在设备运维、机械装配、机加工车间的日常作业里，轴类零件与轴承、皮带轮、齿轮等过盈配合件的拆卸，一直是考验工具适配性与操作安全性的环节，三爪拉拔器正是针对这类拆卸需求设计的手动工装，相比两爪拉马，三爪结构的受力均匀性更优，在拆卸圆形截面的装配件时，不会因为单侧受力偏载导致零件变形、卡滞甚至崩裂，能大幅降低拆卸过程中对轴件、配合件的损伤概率。

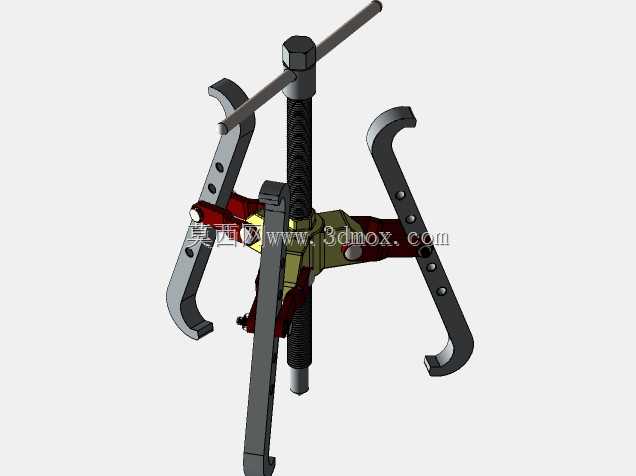

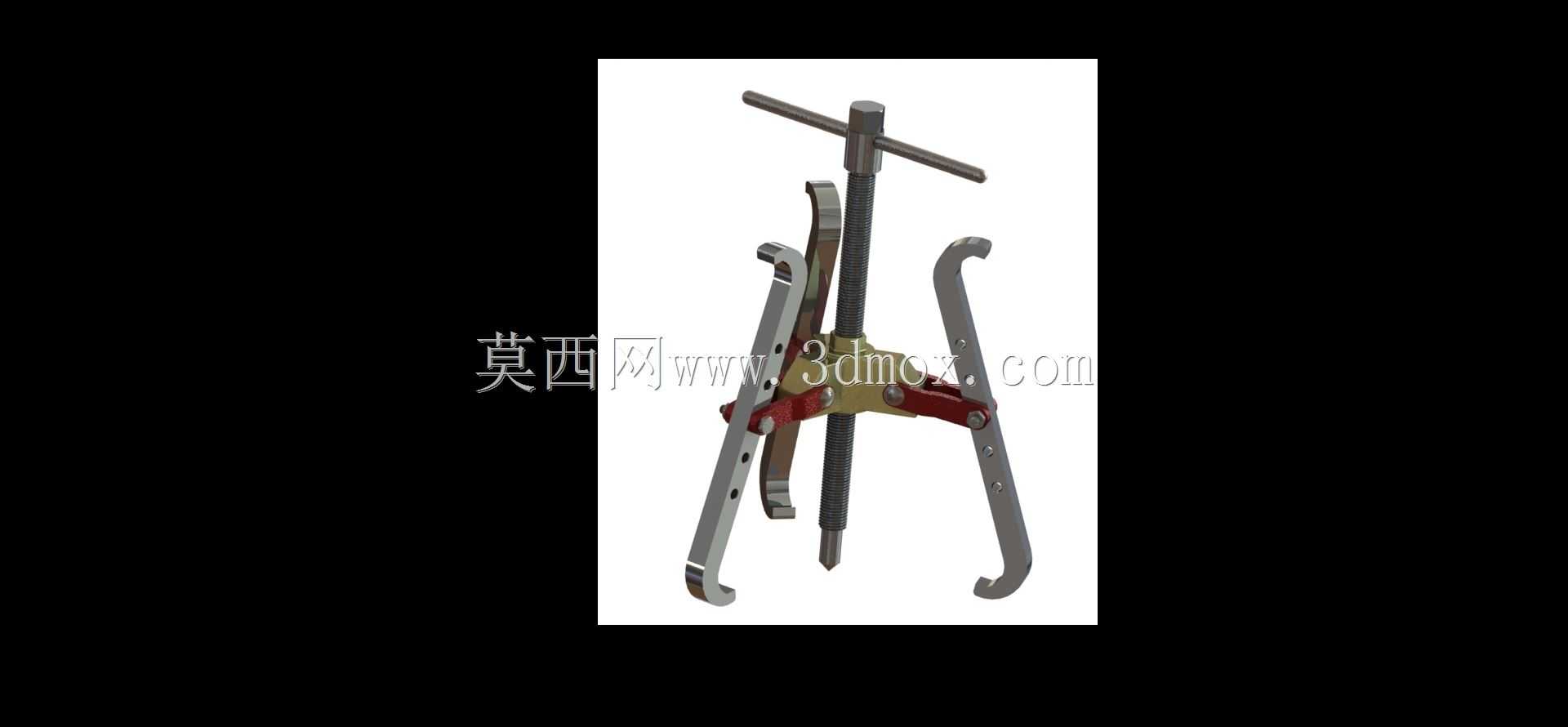

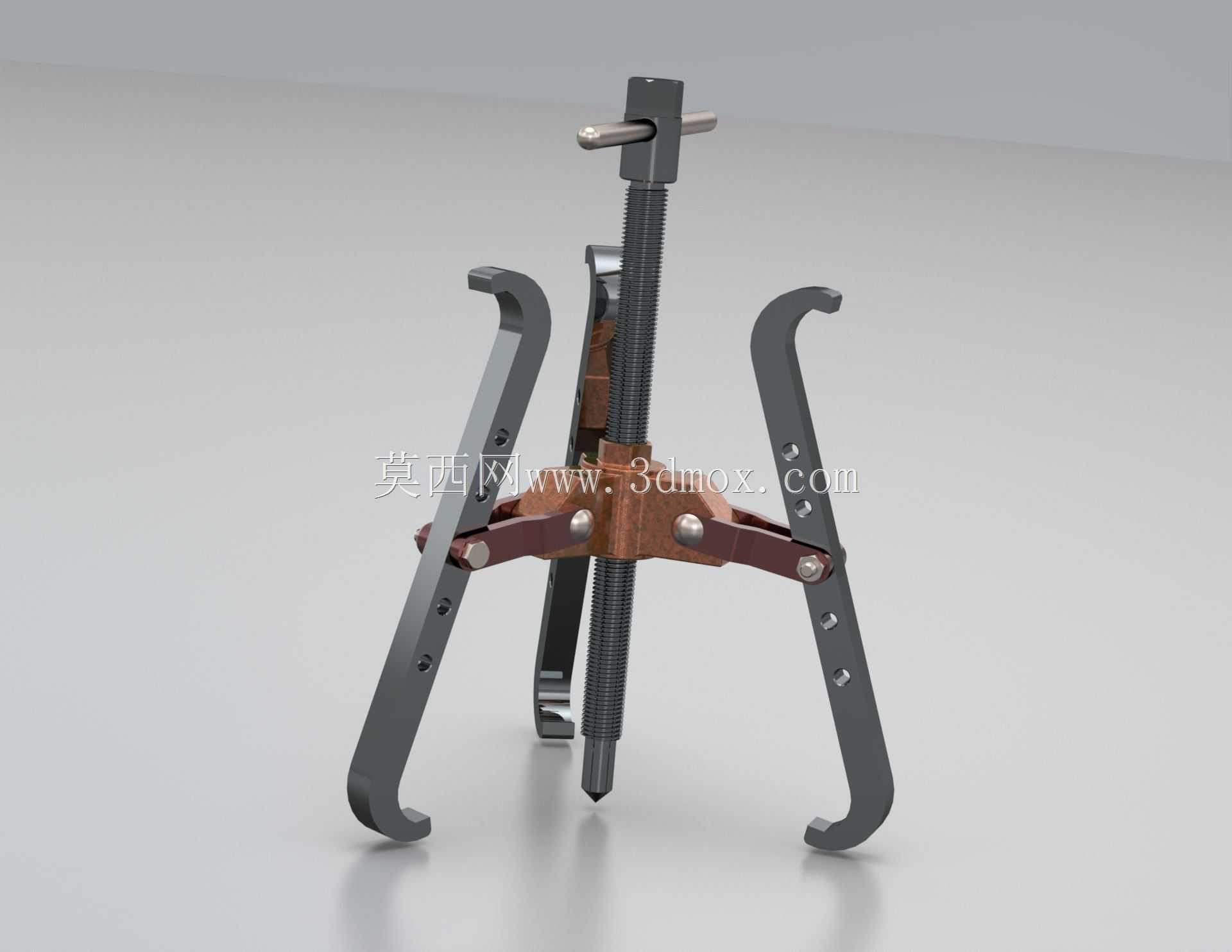

　　这套三爪拉拔器的核心受力构件为主螺杆，螺杆顶端设计了横向穿杆孔，配套的T型转杆可穿入孔内提供旋转力矩，作业时无需额外配套专用扳手，现场随手找合适直径的圆钢即可插入施力，适配车间复杂的作业环境；螺杆底端做了锥形顶尖处理，顶尖的作用是在作业时顶住轴端的中心孔，保证整个拉拔过程中螺杆的受力轴线与轴件轴线完全重合，避免拉拔力偏斜，顶尖的锥度经过适配，能兼容不同直径的轴端中心孔，不会出现顶尖打滑、偏移的问题。

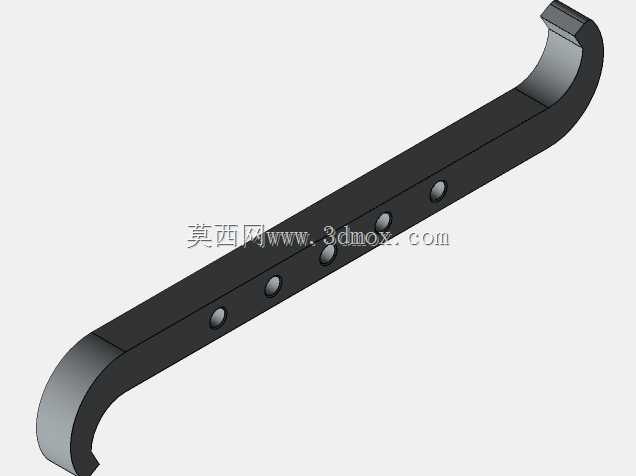

　　三个拉爪采用对称均布设计，沿中心螺杆的周向间隔120度排布，拉爪与中心连接架之间采用铰接连接，每个铰接点都做了销轴限位，拉爪可以沿铰接点在一定范围内摆动，以此适配不同直径的被拆卸零件，拉爪的钩头部分做了加厚处理，钩接面设计成与零件端面贴合的直角结构，拉拔时钩头能完全勾住被拆卸件的背面，不会出现滑脱；同时拉爪的臂身上开有多个调节孔位，可以根据被拆卸件的厚度、拉拔行程需求，调整拉爪与中心架的连接位置，扩大工具的适用尺寸范围，小到微型轴承、大到电机端的皮带轮都能覆盖。

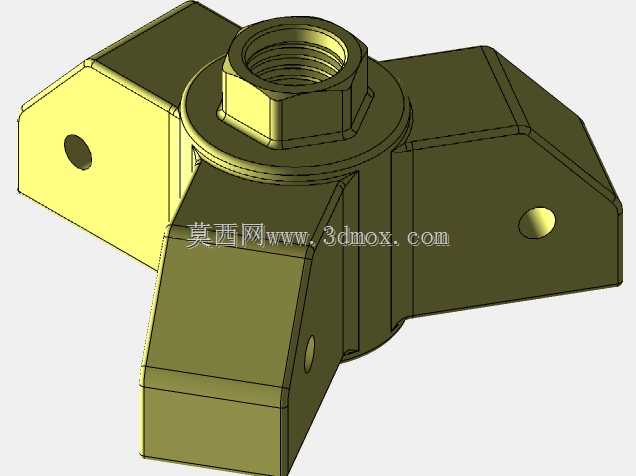

　　中心连接架采用三瓣式对称结构，三个铰接座与中心的螺杆螺母座为一体加工结构，保证三个拉爪的受力能均匀传递到中心螺杆上，连接架与拉爪接触的面做了限位台阶，当拉爪张开到最大角度时会被台阶限位，避免拉爪过度张开导致钩接失效。整套工具的操作逻辑非常清晰：作业时先将三个拉爪勾住被拆卸零件的后端端面，旋转中心螺杆让顶尖顶住轴端中心孔，确认三个拉爪的钩接深度一致、没有偏斜后，逐步旋转螺杆施加轴向拉力，拉力通过三个拉爪均匀作用在被拆卸件上，将过盈配合的零件从轴上平稳拉出，整个过程不需要敲击、撬别，能有效保护配合面不受损伤。

　　从安装边界来看，这套拉拔器的最小收拢直径可适配直径20mm左右的小型零件，最大张开直径能覆盖150mm左右的常规工业装配件，拉拔行程根据螺杆的有效长度可达100mm，能满足绝大多数常规机电维修、设备装配场景的拆卸需求；拉爪的截面尺寸经过受力校核，在额定拉拔力下不会出现弯曲变形，铰接销轴采用剪切强度足够的圆柱销，反复使用也不会出现剪切断裂的问题。

　　在实际车间作业中，这类三爪拉拔器的使用频率极高，不管是电机维修时拆卸转子轴承、减速机维护时拆卸齿轮与皮带轮，还是机加工工序中拆卸夹具上的过盈配合衬套，都能看到它的身影，相比液压拉马，手动三爪拉拔器的结构更简单、重量更轻，不需要外接动力源，在高空作业、狭窄空间作业、野外无电源的场景下，便携性与适用性更强；同时三爪的自定心特性，对操作人员的技能要求更低，新手只要确认顶尖顶正、拉爪勾稳，就能平稳完成拆卸作业，不会因为操作不当损坏零件。

　　设计这套结构的时候，核心要平衡的是受力均匀性与适配范围，拉爪的铰接点位置经过反复调整，既要保证小直径零件拆卸时拉爪不会互相干涉，也要保证大直径零件拆卸时拉爪的钩头能保持足够的勾接角度，不会出现钩头滑脱的问题；螺杆的螺距选择也经过考量，螺距过大虽然施力速度快，但旋转时需要的力矩太大，操作人员施力困难，螺距过小则拉拔效率太低，最终选用的梯形螺距，既保证了足够的轴向力输出，也兼顾了拉拔作业的效率，同时梯形螺纹的自锁性能更好，拉拔过程中不会因为反向力导致螺杆回转，提升作业的安全性。

　　另外，拉爪的钩头端面做了轻微的防滑齿处理，不会因为零件端面有油污就出现打滑，同时齿的深度很浅，不会在被拆卸零件的端面留下过深的压痕，对于精度要求较高的零件拆卸也能适用；中心螺杆的表面做了发黑处理，提升防锈能力，适合车间多油污、多湿气的作业环境，铰接销轴的端部做了防脱卡簧，避免使用过程中销轴脱落丢失，这些细节设计都是从一线作业的实际痛点出发，解决传统拉马容易掉零件、容易打滑、容易生锈的常见问题。
