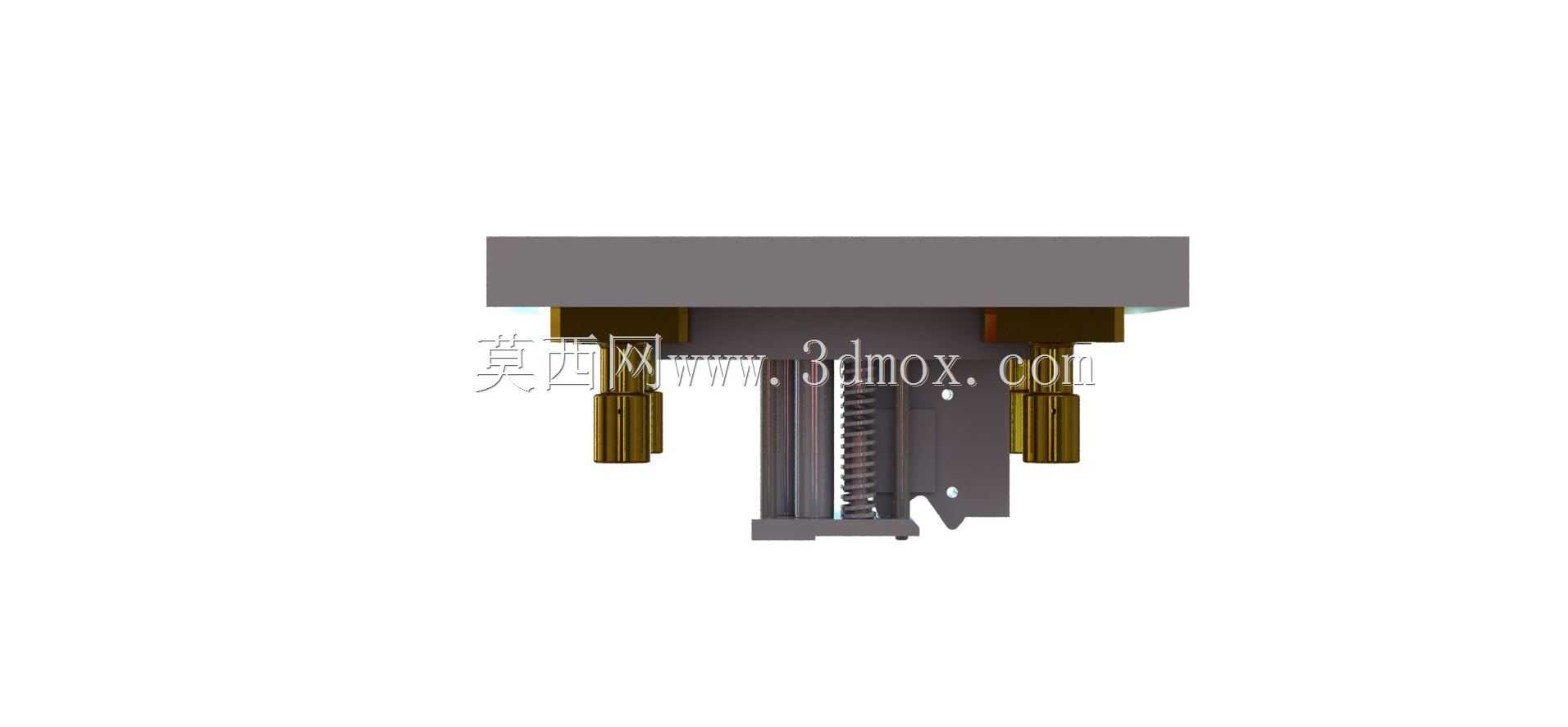

精密金属件旋转弯曲成型工装结构

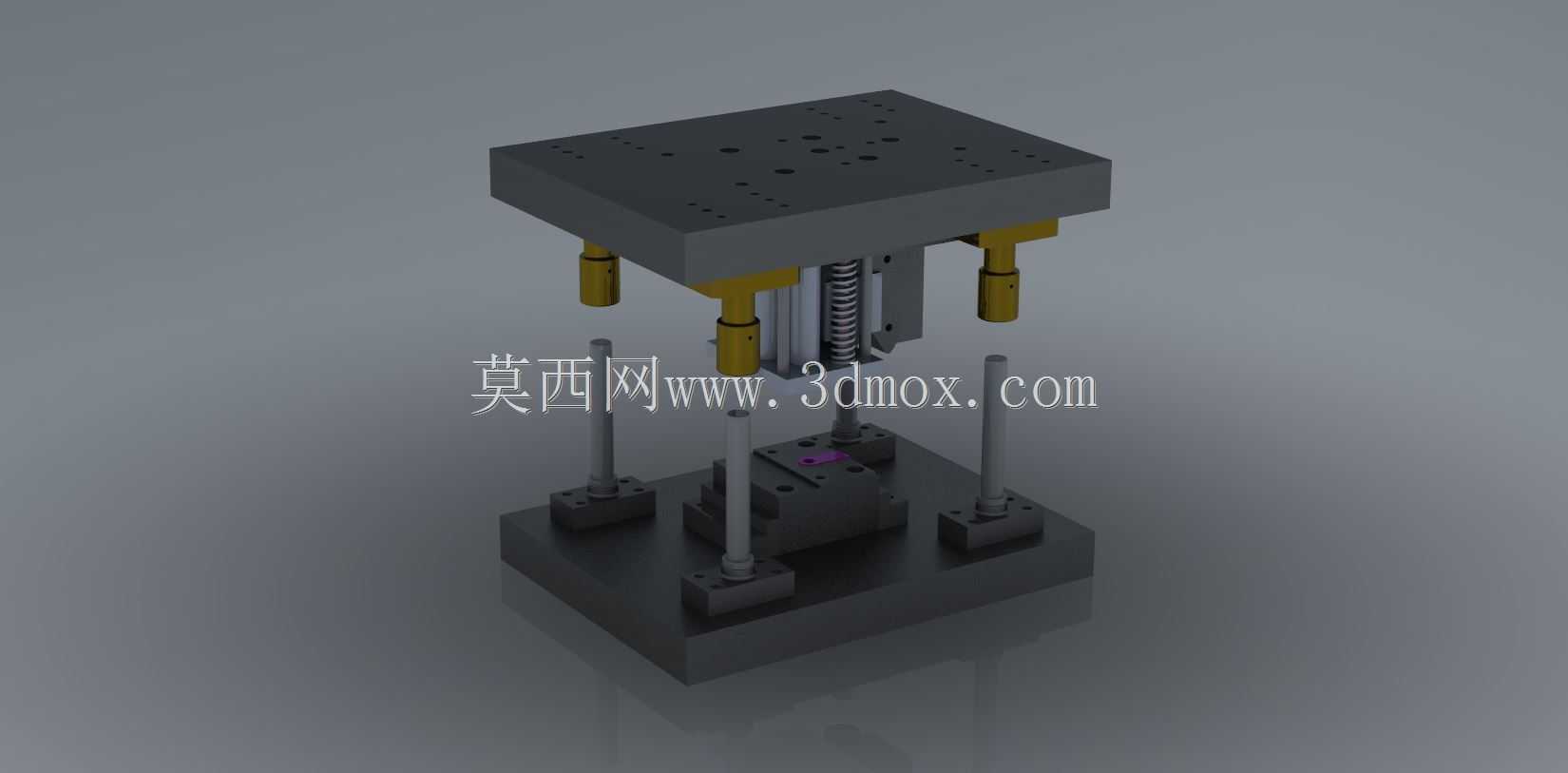

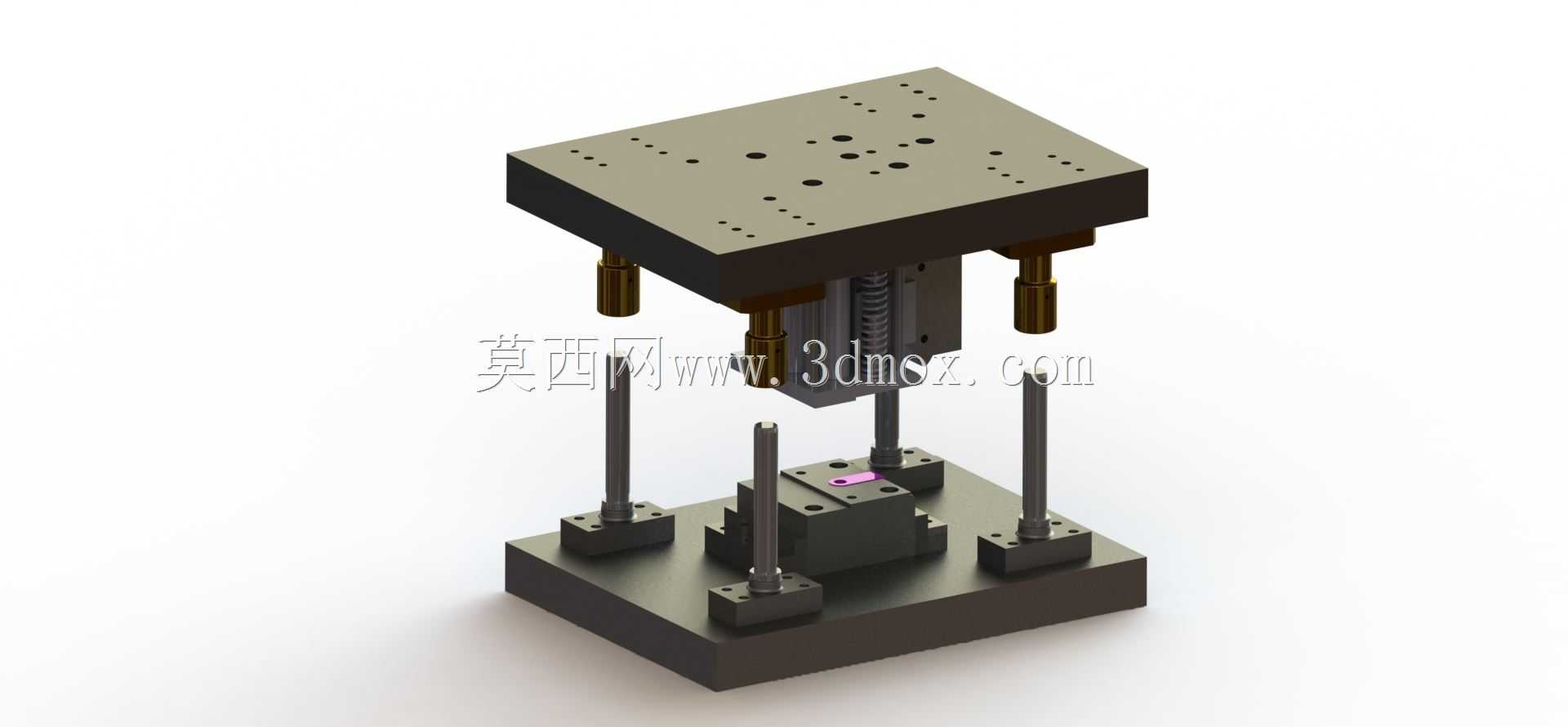

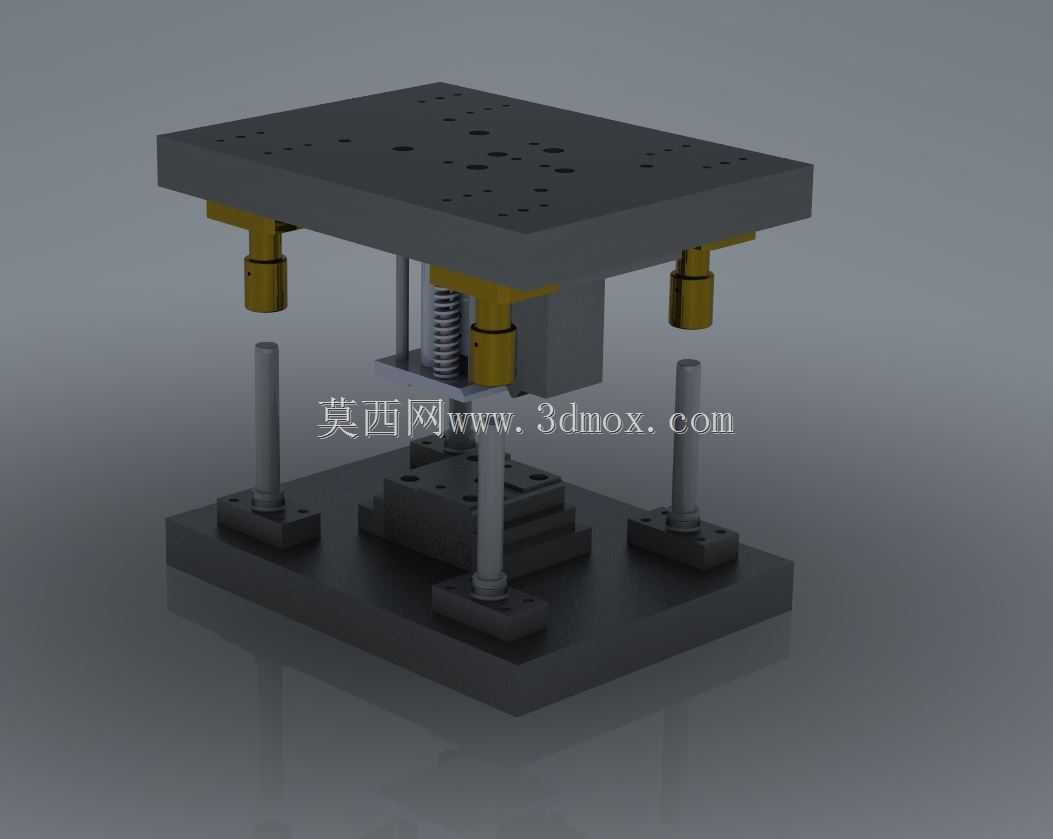

　　这套旋转弯曲成型工装，主要面向中小型金属薄壁件、线材类零件的折弯成型工序，常见应用场景覆盖消费电子金属结构件、通讯器材五金配件、小型家电金属连接件的批量冲压生产环节，适配常规开式单点压力机的安装接口，可直接挂载在普通冲压设备上完成自动化折弯作业，无需额外对主机进行大规模改造。从结构布局来看，整套工装采用上下模分体式设计，上模座预留了标准的模柄安装孔与压板锁紧槽，上模座平面的螺纹孔阵列按照行业通用的压力机滑块接口尺寸排布，可兼容多数16吨到63吨规格的普通冲压设备滑块安装要求，上下导柱采用可拆卸式独立导柱结构，导套与上模座采用过盈配合压装，导柱根部与下模座通过法兰螺栓锁紧，日常维护时可单独更换磨损的导柱导套，无需整体报废模座，能有效降低产线的运维备件成本。

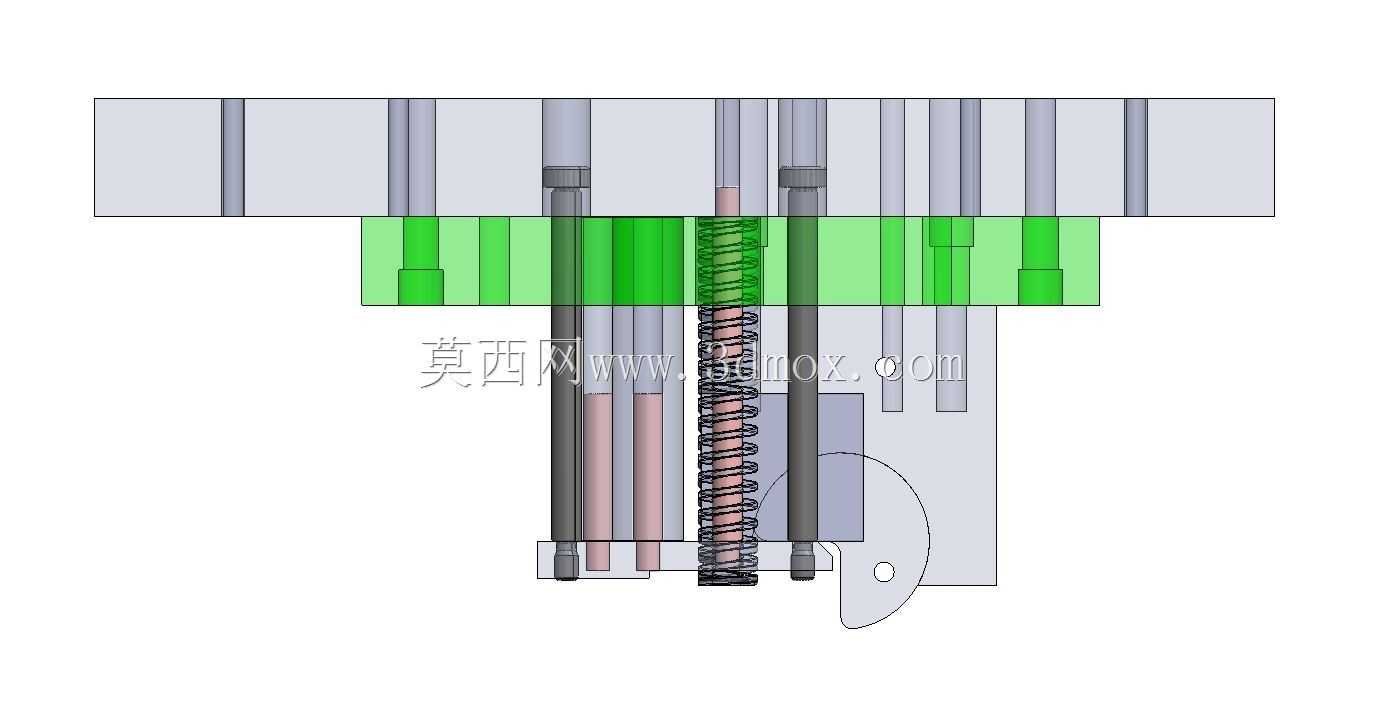

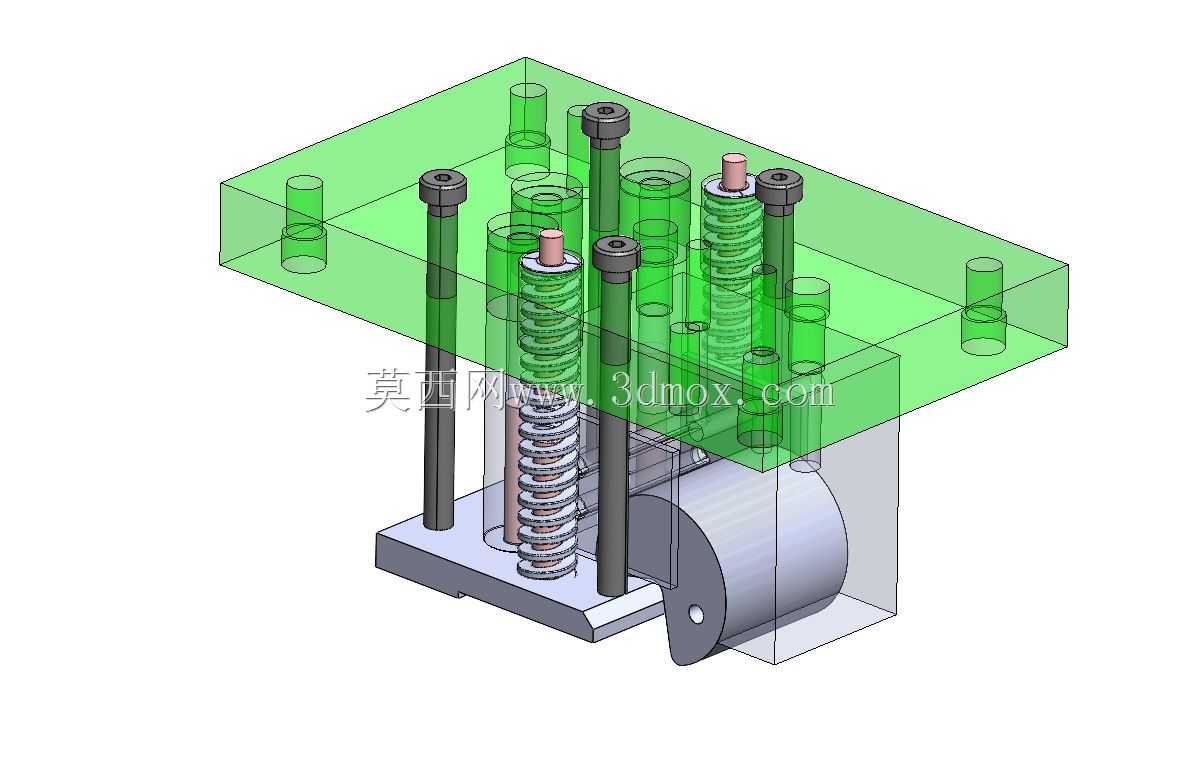

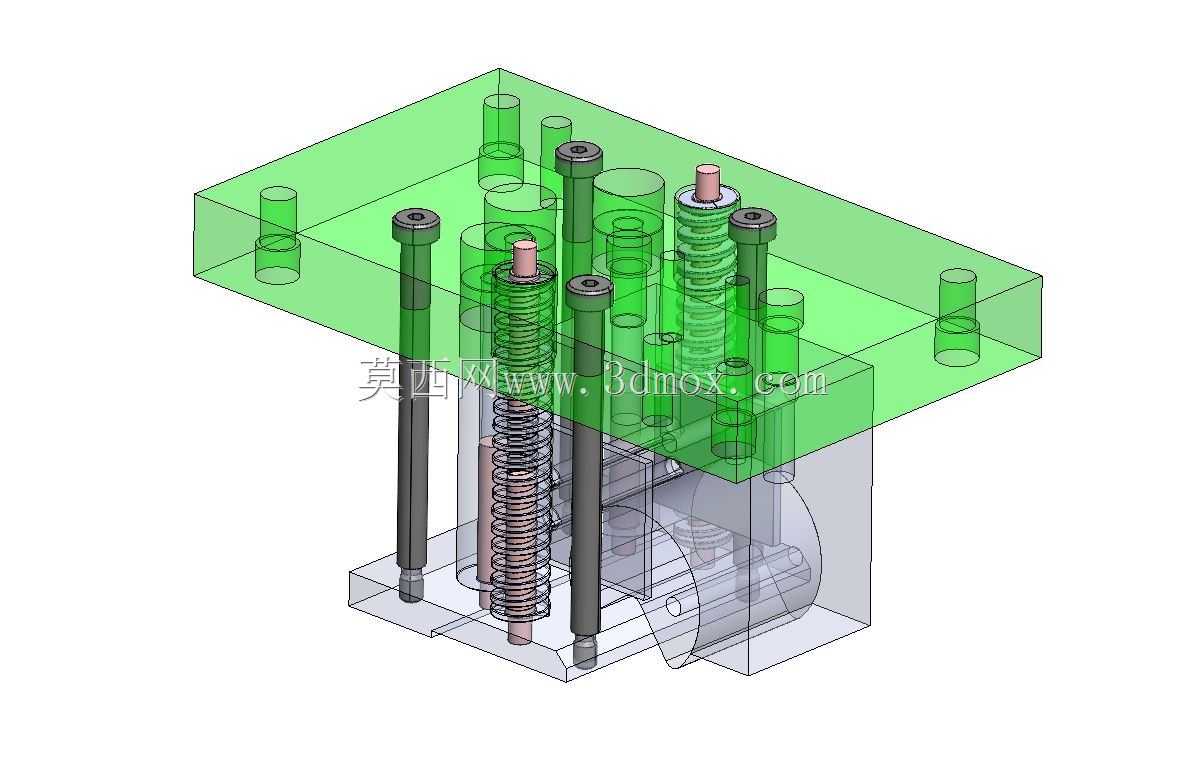

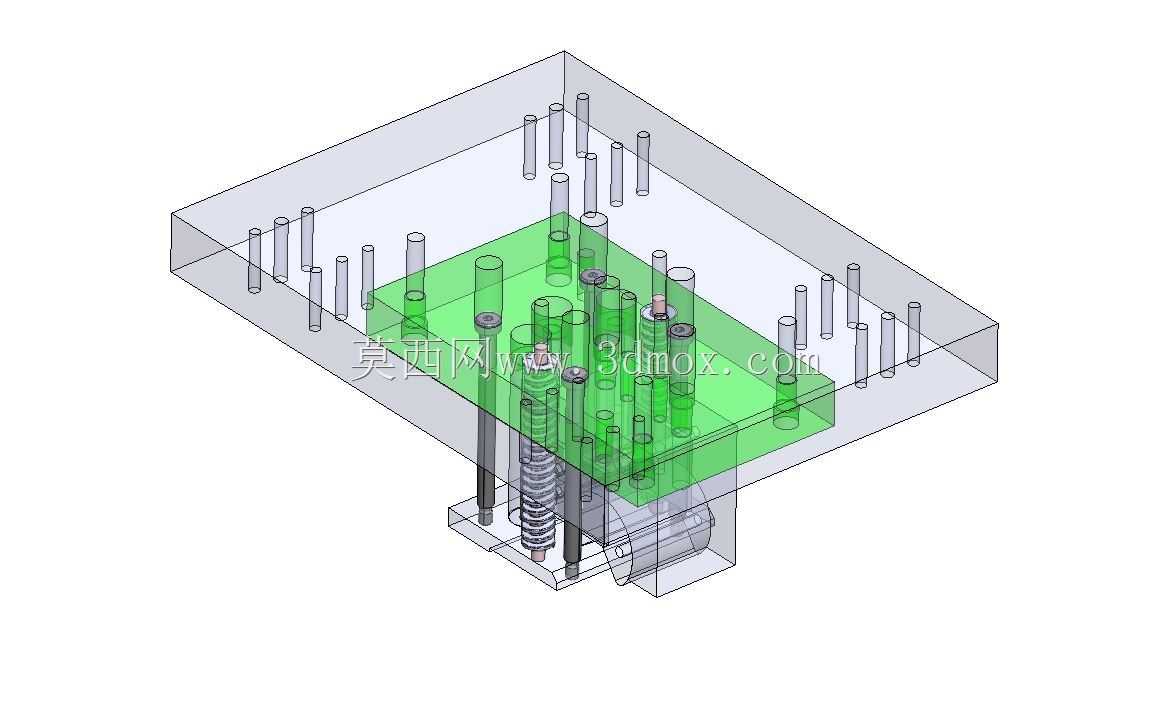

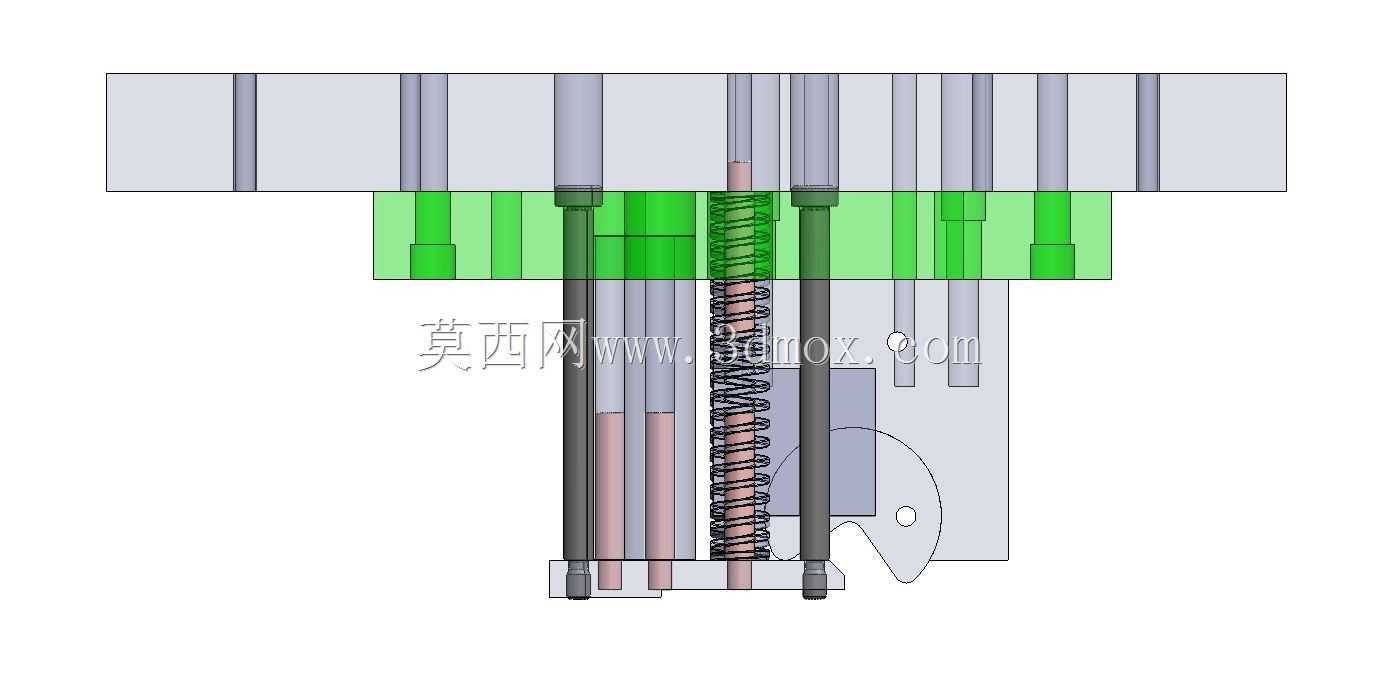

　　工装的核心成型单元采用旋转摆块结构，区别于传统的固定折弯凹模结构，旋转摆块在成型过程中会随料片的折弯进给动作同步转动，将传统折弯过程中料片与凹模口的滑动摩擦转变为滚动摩擦，能大幅降低折弯件表面的拉伤划痕，尤其适配表面带预涂层、抛光面的五金件成型需求，可减少后续抛光、去毛刺的工序时长。上模的压料组件采用独立的弹性压料结构，内置矩形螺旋弹簧提供压料力，压料板的工作面做了网格防滑纹处理，在折弯下行过程中会先于成型冲头接触料片，将料片牢牢压紧在下模的定位面上，避免料片在折弯过程中出现窜动偏移，保证折弯角度的一致性。下模的定位单元采用可调式定位块设计，定位块通过长圆孔与下模座连接，可根据料片的外形尺寸调整定位边界，兼容一定尺寸范围内的同类型不同规格零件成型，减少换模时的调整工作量。

　　从安装边界尺寸来看，整套工装的闭合高度控制在常规压力机的闭合行程区间内，上模座的外形尺寸避开了多数压力机滑块的周边干涉区域，下模座的T型槽安装位与工作台的T型槽间距匹配，安装时可直接通过标准T型螺栓锁紧固定，无需额外加工转接板。导向组件的行程覆盖整个冲压行程的安全区间，在滑块到达上止点时，导柱与导套仍保留足够的配合长度，不会出现导柱脱套的安全隐患。成型工位的排料空间做了预留设计，成型完成后的零件可通过下模的落料斜面直接滑入设备下方的料盒，无需人工手动取件，适配自动化连续冲压的产线布局需求。

　　在设计逻辑上，这套工装优先考虑了量产过程中的稳定性与易维护性，所有易损的成型镶件都采用独立分体式设计，通过螺栓与销钉固定在模座上，当成型刃口出现磨损时，可直接拆下镶件进行刃磨或者更换，无需对模座本体进行二次加工。弹簧的选型按照最大成型力的1.5倍安全系数选取，避免长期冲压过程中出现弹簧疲劳失效导致的压料力不足问题。旋转摆块的转轴采用高硬度轴承钢材质，配合自润滑铜套，长期运行无需频繁加注润滑脂，能适应车间多班次连续生产的工况。上下模座的材质选用45号钢调质处理，整体刚性足够，承受连续冲压载荷时不会出现模座变形导致的成型精度超差问题。成型面的粗糙度控制在Ra0.8以下，减少料片成型过程中的阻力，同时降低零件表面出现压痕的概率。定位块的定位面做了淬火处理，硬度达到HRC55以上，避免长期与料片摩擦出现定位面磨损，导致零件定位精度下降。
