简易侧推式螺杆手动夹紧工装结构

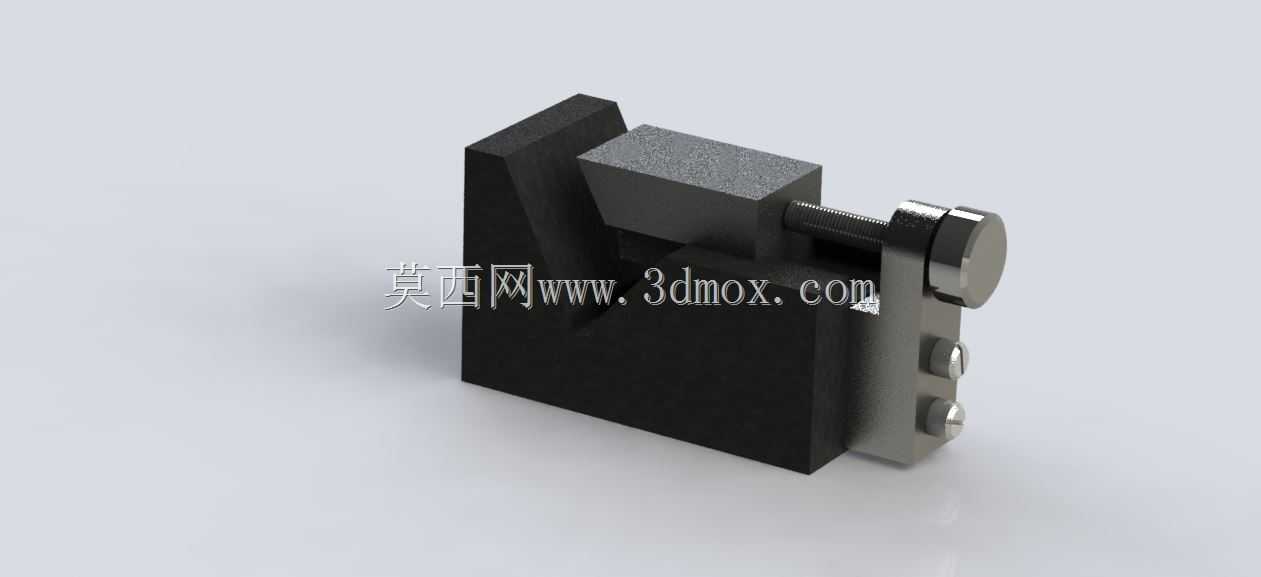

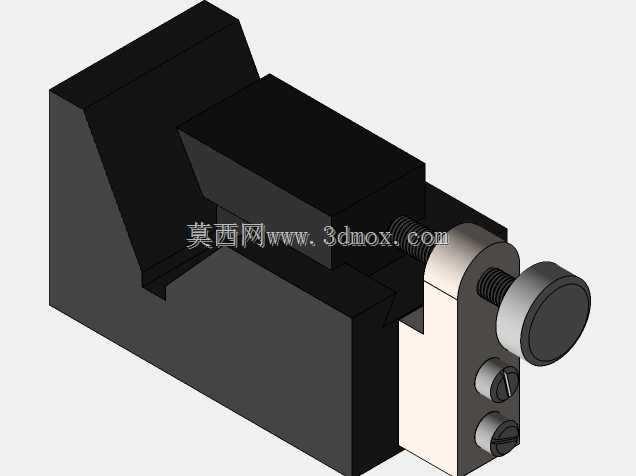

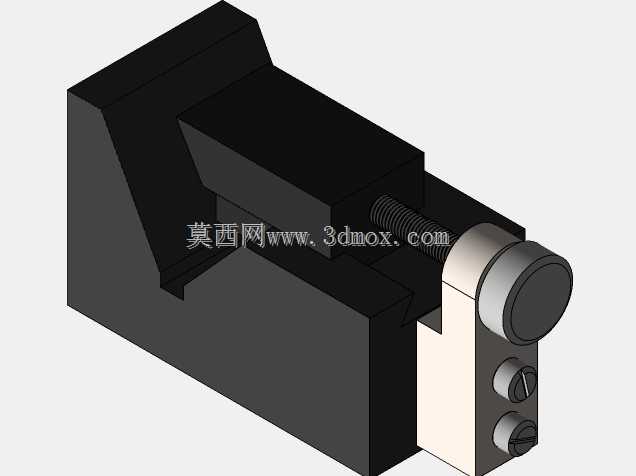

　　在小批量零件加工、钳工台工位修配、工装临时定位这类非自动化作业场景里，手动夹紧结构的实用性往往比复杂的气动液压夹具更高，不需要外接动力源，对工位条件没有额外要求，操作人员可以根据工件的实际装夹反馈实时调整夹紧力，避免薄壁类工件被夹变形，也能适配尺寸存在小范围公差的毛坯件装夹需求。这套侧推式螺杆夹紧结构，核心采用V型定位块搭配侧压螺杆的组合形式，固定基座采用L型直角结构，竖直面加工有内螺纹通孔与夹紧螺杆配合，水平基准面做了磨平处理，保证工件放置后的平面度误差控制在工装允许范围内，V型定位块直接集成在基座的水平面上，与侧压头的运动方向保持垂直，针对轴类、方块类小型工件都能实现稳定的定位，不需要额外更换定位元件。

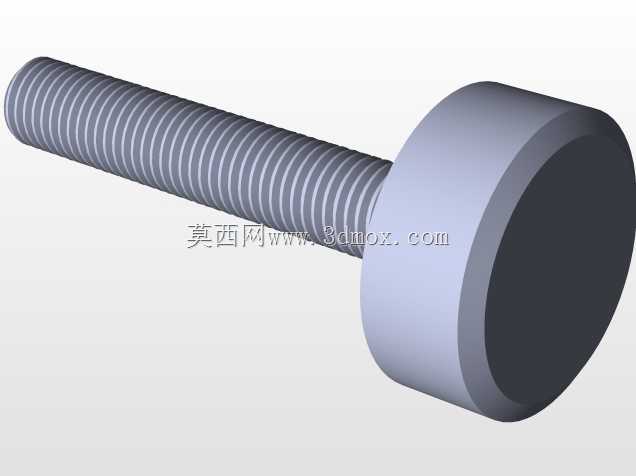

　　夹紧螺杆的端部做了光轴过渡处理，配套的压块与螺杆之间采用间隙配合，夹紧过程中压块不会随螺杆一同转动，避免压块旋转时蹭伤工件表面，压块的工作面做了网纹滚花处理，增大与工件接触时的摩擦力，防止夹紧后工件受切削力或修配力出现移位。螺杆的尾部设计了带防滑纹的转动手钮，不需要额外配套扳手，操作人员直接用手就能拧动完成夹紧与松脱动作，手钮的直径做了加大处理，转动时的力臂更长，同等手动力度下能获得更大的夹紧输出力，针对硬度较高的金属工件装夹也能提供足够的夹持力。从安装边界来看，整套结构的基座底部预留了两个沉头安装孔，可以直接通过内六角螺丝固定在钳工工作台、小型钻床工作台或者工装基板上，安装孔的孔距按照常规小型工装的通用安装尺寸设计，

　　不需要对现有工作台做额外的打孔改造就能完成固定。整套结构的外形尺寸紧凑，横向总长度控制在120mm以内，纵向宽度不超过70mm，高度方向不超过80mm，占用的工位空间很小，即使在排布密集的流水线返修工位上也能灵活布置，不会和周边的工具、其他工装产生空间干涉。设计过程中特意简化了零件的加工工艺，基座采用整块45号钢铣削成型，没有复杂的曲面结构，普通立式铣床就能完成全部加工工序，热处理只需要对螺纹配合部位和压块工作面做局部淬火，提升易磨损部位的使用寿命，不需要对整个零件做全淬火处理，降低加工成本与加工周期。夹紧螺杆采用标准梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，反复夹紧松脱的过程中不容易出现滑牙问题，传动过程也更平稳，

　　不会出现夹紧时的卡顿现象。在实际使用场景中，这套结构可以承担小型零件钻孔时的定位装夹、工件打磨修配时的固定、样件装配时的临时夹持等多种作业需求，针对小批量试制车间的多品种小批量生产特性，不需要针对每种工件定制专用夹具，通过调整夹紧行程就能适配一定尺寸范围内的不同工件，减少工装的投入成本。结构的维护也十分简便，日常使用只需要定期在螺纹配合部位涂抹少量润滑脂，就能避免铁屑、灰尘进入螺纹缝隙造成的转动卡滞，压块如果出现磨损，只需要松开端部的固定销就能快速更换，不需要拆解整个工装结构，大幅降低日常维护的时间成本。在定位精度方面，V型定位块的定位面做了精磨处理，与基座基准面的垂直度误差控制在0.02mm以内，夹紧后工件的定位重复精度可以控制在0.05mm以内，能够满足普通钻削、修配、装配工序的精度要求，不需要额外做找正调整就能快速完成工件装夹，提升单工位的作业效率。
