手动杠杆式卡丹夹持锁紧工装结构

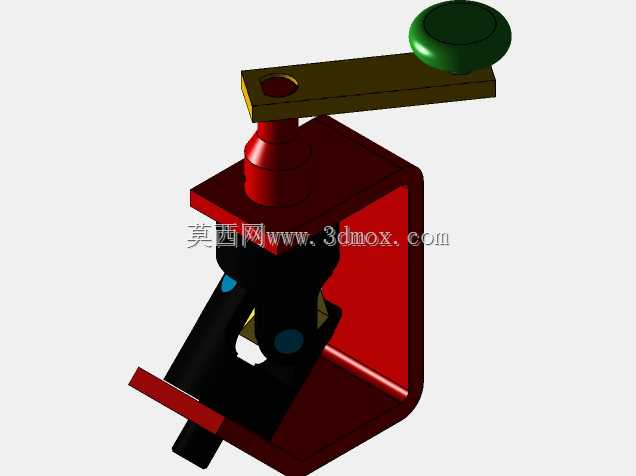

　　这套手动杠杆式卡丹夹持锁紧工装主要面向小型工件的快速装夹、定位与压紧场景，常见于维修工位、教学实训台、轻型装配线以及小批量零件加工辅助工位。结构上采用立式C形承载框架作为主体，框架下部留出开放操作空间，便于工件从侧向或前方放入，避免封闭式箱体在取放过程中产生干涉。上部通过红色立柱与横梁形成受力路径，手动扳动长杠杆后，力经铰接销轴传递到下方黑色压块，使压块沿导向区域下压，从而完成对轮状体或类似圆形工件的夹持。

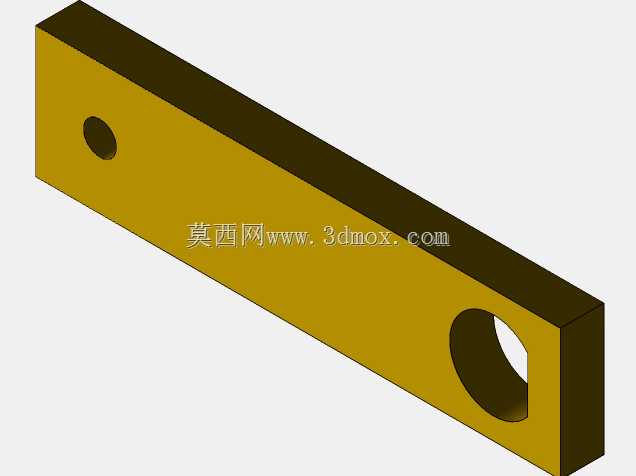

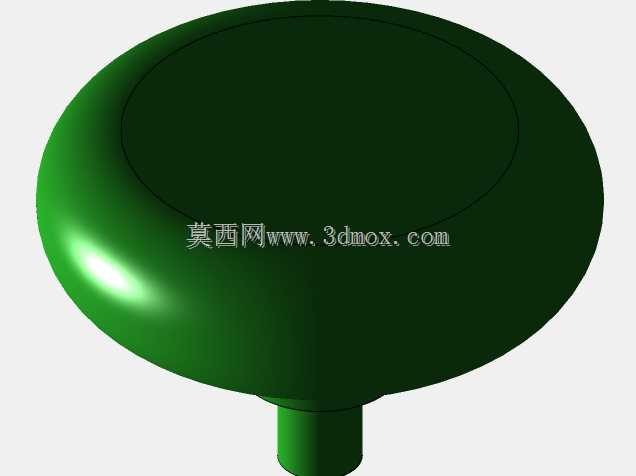

　　从实际使用角度看，该机构并不追求大吨位压紧力，而是强调操作顺手、动作直接、维护简单。杠杆端部设置绿色圆形握套，握持区域直径较大，手掌施力时接触面积更充分，长时间反复操作也不易产生明显压手感。杠杆与上部铰接座之间通过销轴连接，销轴位置决定了力臂关系：输入端力臂较长，输出端力臂较短，因此操作者用较小的手部力量即可在压块处获得足够的夹紧力。压块下方保留了与工件外形相适应的接触区域，能够在压紧时减少局部应力集中，避免薄壁件或软质零件表面被压伤。

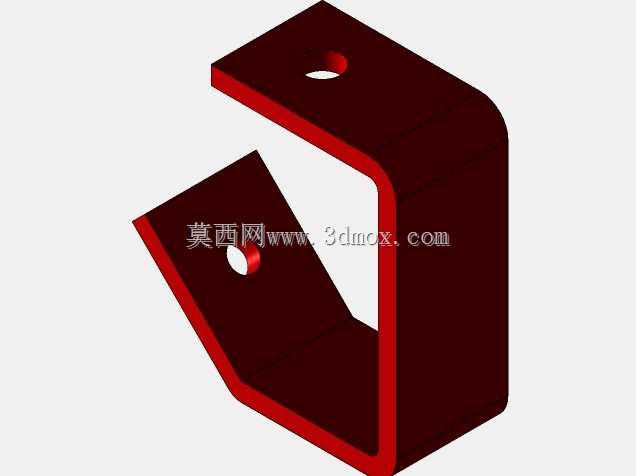

　　外形布局方面，C形框架的后侧立板承担主要弯矩，底部横向托板用于承托工件或配合定位块使用。框架开口方向与杠杆摆动方向经过协调，杠杆抬起时压块随联动机构上移，工件取放通道被释放；杠杆压下时，压块进入工作位置并形成稳定约束。上部横梁长度覆盖主要操作半径，绿色握套在最大打开位置仍处于人体容易触及的范围，适合站立操作。安装边界上，底部结构可通过螺栓固定在工作台面或工装底板上，框架后侧需要预留少量空间，防止杠杆回摆时与周边设备相碰；前方则应保留工件送入和取出的操作距离。

　　设计思路上，模型将承载件、传动件和操作件进行了明确区分。红色框架与立柱侧重刚性和支撑，黑色压块及连杆侧重运动传递，黄色杠杆承担手动输入，绿色握套负责人机交互。不同颜色区域在三维结构中也便于检查装配关系：铰接点同轴度、压块运动方向、杠杆极限角度以及框架开口净空都能直观识别。对于结构设计人员而言，这类机构的重点不在复杂曲面，而在运动链路是否顺畅、夹紧后是否具有自锁趋势、销轴剪切面是否合理、压块与工件之间是否存在过约束。

　　在功能特性上，该工装适合夹持外形规则、尺寸变化不大的轮状体零件，也可通过更换压块或底模来适应不同直径的工件。压块两侧设置的铰接与导向关系，使其在下压过程中不仅产生垂直方向的压紧动作，也能通过连杆几何关系保持一定的贴合稳定性。C形架的开口结构让操作者能够直接观察工件就位情况，便于确认夹持位置是否正确。对于轻型检测、修配、打磨或装配工序，这种开放式结构比封闭夹具更方便清理切屑、灰尘和残留杂物。

　　从建模细节看，各零件之间的装配层次较清晰：框架作为基础件固定不动，立柱承担上部支撑，杠杆绕主轴销摆动，中部连杆将运动传递至压块，底部托板提供工件支承面。工程应用中若要进一步细化，可在压块接触区增加弹性垫或可换钳口，在销轴处补充耐磨衬套，并在框架底部开设长圆孔以调节安装位置。若用于频率较高的生产工位，还应校核杠杆满行程时的角度，避免机构越过死点后难以松开；若用于教学或展示，则当前结构已经能够清楚表达手动杠杆夹紧机构的工作原理和空间布置。
