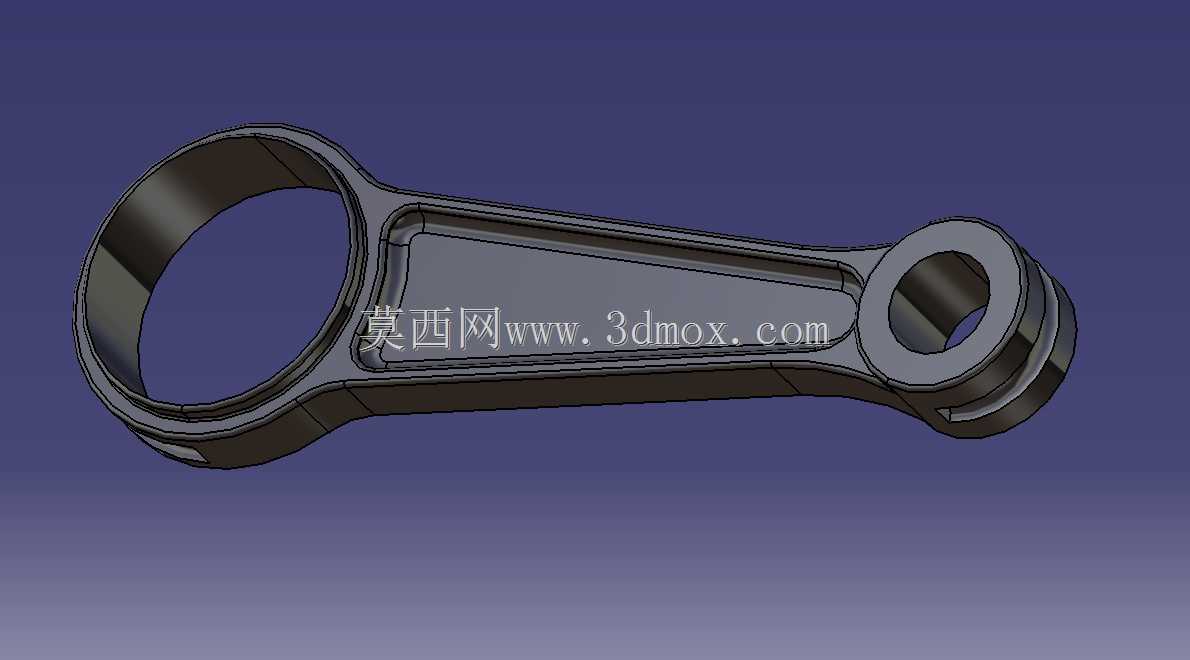

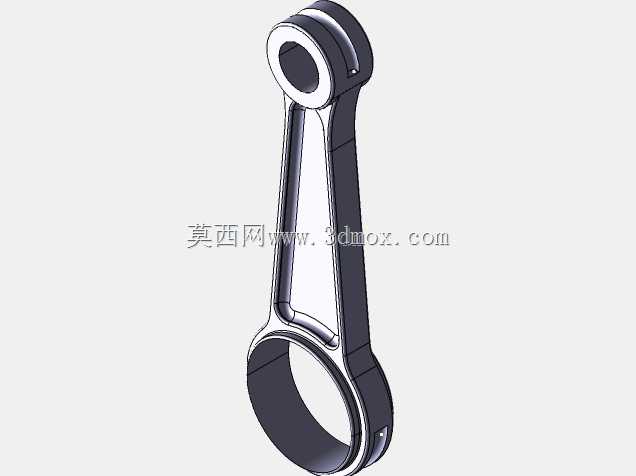

内燃机传动用连杆结构三维数模

　　在往复式动力机械的传动链路中，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命。这套连杆结构的设计完全围绕动力传递过程中的受力特性展开，杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料冗余，兼顾轻量化需求与结构强度要求，避免高速往复运动过程中产生过大的惯性载荷，降低曲轴端的动平衡调校难度。连杆大端采用剖分式结构设计，拆分面与杆身轴线垂直，加工过程中需要严格保证剖分面的平面度与配合精度，装配时通过连杆螺栓实现大端盖与杆身的刚性锁紧，与曲轴连杆轴颈配合的内孔需要预留轴瓦安装位，配合间隙需根据运行工况的热膨胀量、润滑膜厚度做精准匹配，

　　既要保证运转过程中润滑油膜能稳定形成，避免轴颈与轴瓦出现干摩擦，也要防止间隙过大引发的冲击载荷，造成轴瓦疲劳剥落或者连杆大端失圆。连杆小端为整体式环形结构，内孔用于安装活塞销衬套，衬套与活塞销的配合采用间隙配合，工作过程中通过压力飞溅上来的润滑油实现润滑，小端与活塞销座的配合端面需要做倒角处理，避免活塞销在工作过程中出现轴向窜动时与连杆端面发生卡滞，同时要保证小端端面与活塞销座端面留有合理的轴向间隙，补偿热态下的零件膨胀量。从安装边界来看，这套连杆的大端内孔直径、小端内孔直径、中心距尺寸完全匹配对应排量内燃机的曲柄半径与活塞销参数，杆身的外部轮廓在运动过程中不会与气缸内壁、曲轴箱加强筋发生运动干涉，

　　设计阶段已经通过运动仿真完成了全行程的干涉校验，所有圆角过渡区域都做了应力释放处理，避免应力集中引发的疲劳断裂风险。实际应用场景中，这类连杆广泛适配小排量通用汽油机、小型内燃机动力设备，在园林机械、小型发电机组、摩托类动力单元中都能见到同构型连杆的应用，工作过程中连杆需要承受活塞传递来的燃气爆发压力，同时还要承受往复运动产生的惯性力，载荷方向随曲轴转角周期性变化，因此杆身的截面变化区域采用大圆弧平滑过渡，避免截面突变带来的应力集中，大端与杆身的连接区域做了加厚处理，强化螺栓安装位的局部刚度，防止螺栓预紧力作用下出现局部变形。在建模过程中，所有配合面的尺寸公差、形位公差都可以通过三维数模直接关联到工程图，大端孔与小端孔的平行度要求、两孔中心距的尺寸精度、端面与孔轴线的垂直度要求都在数模中做了对应的基准标注参考，能够直接对接后续的数控加工工艺编制，锻造毛坯的分型面位置也在数模中做了预留，方便后续锻造模具的设计开发。
