嵌入式硬盘录像设备金属防护壳体结构

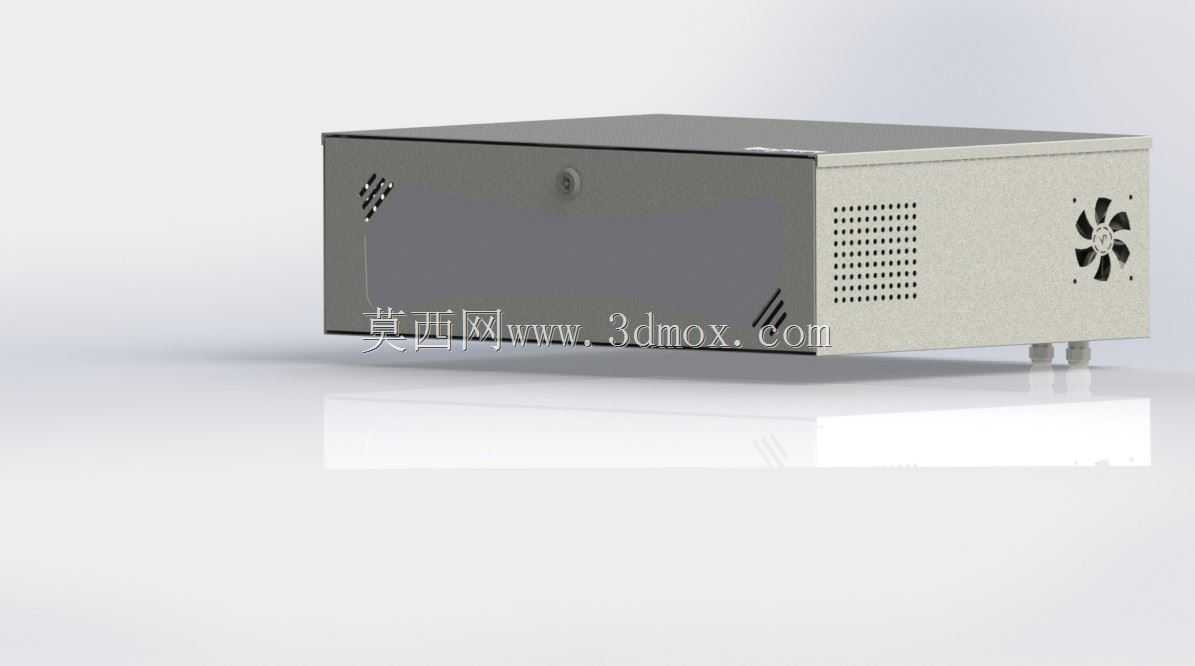

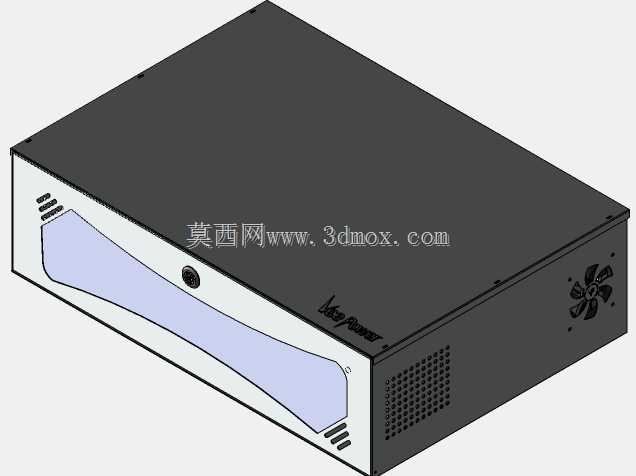

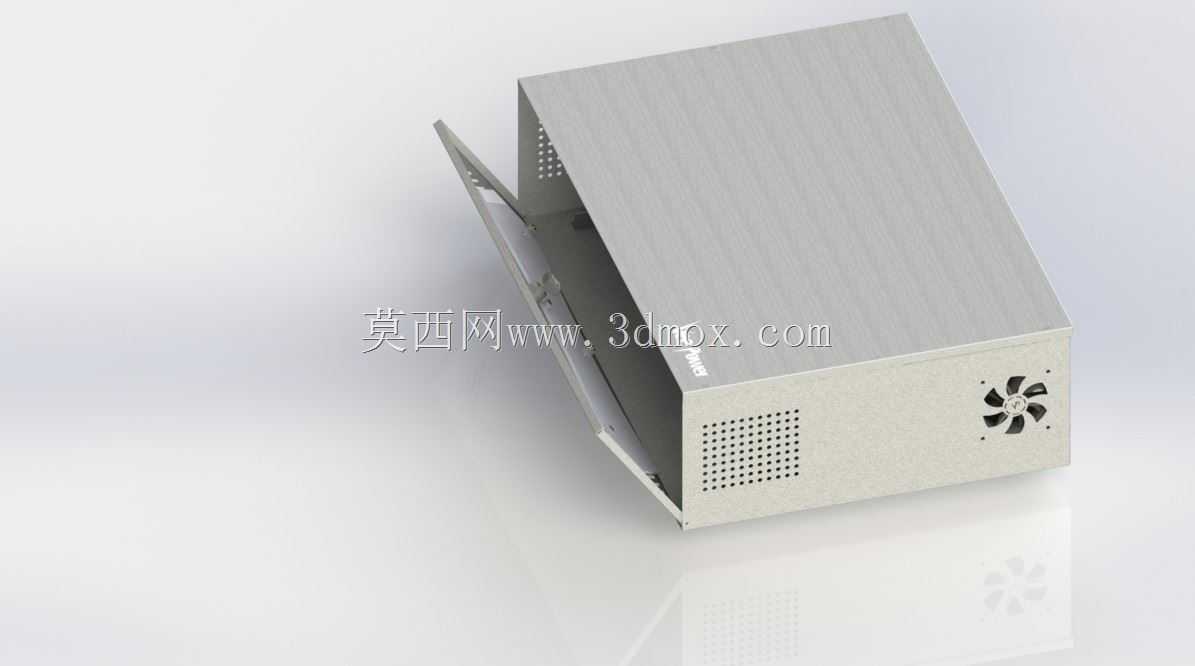

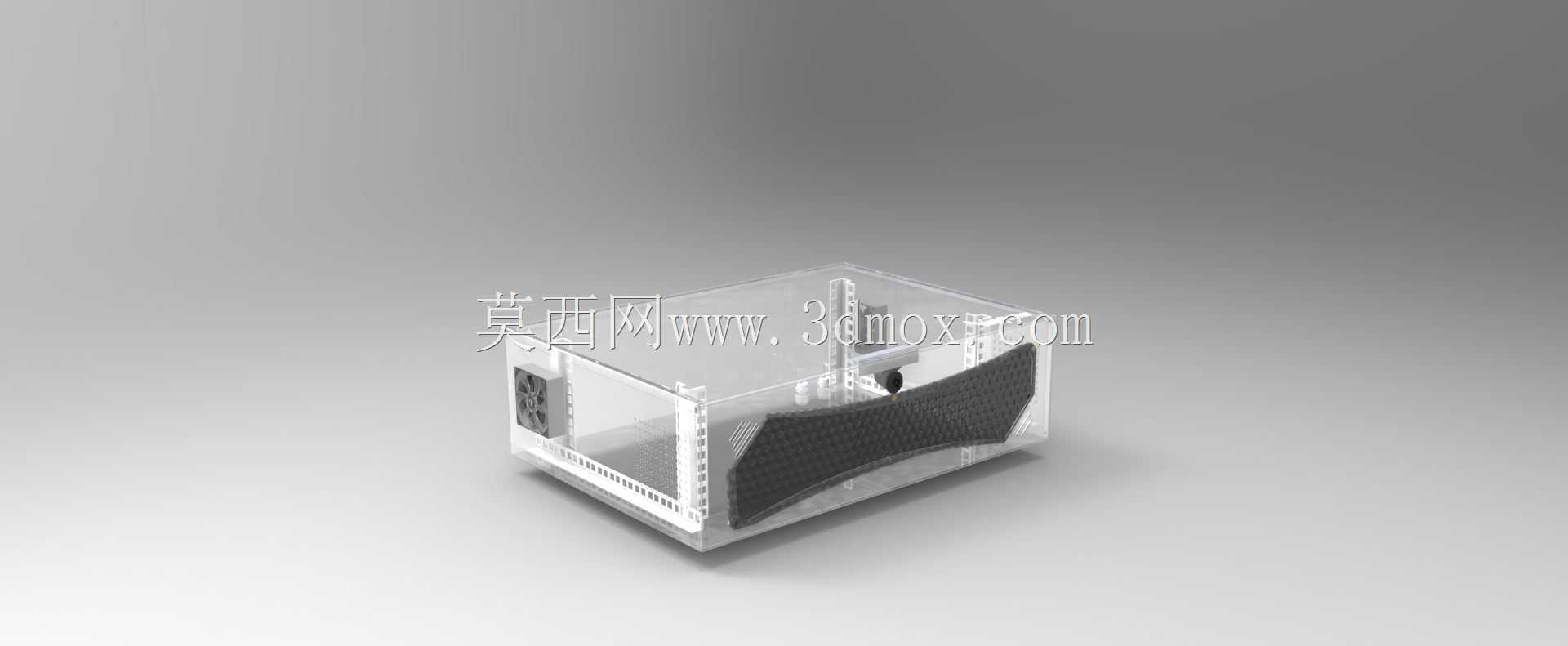

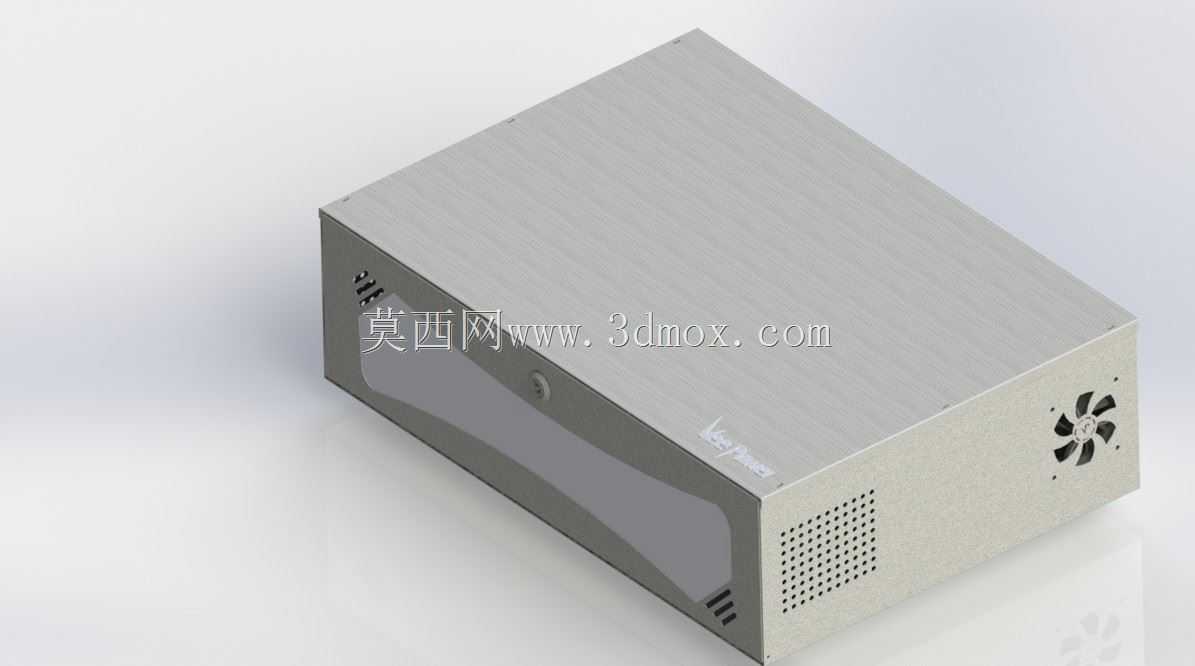

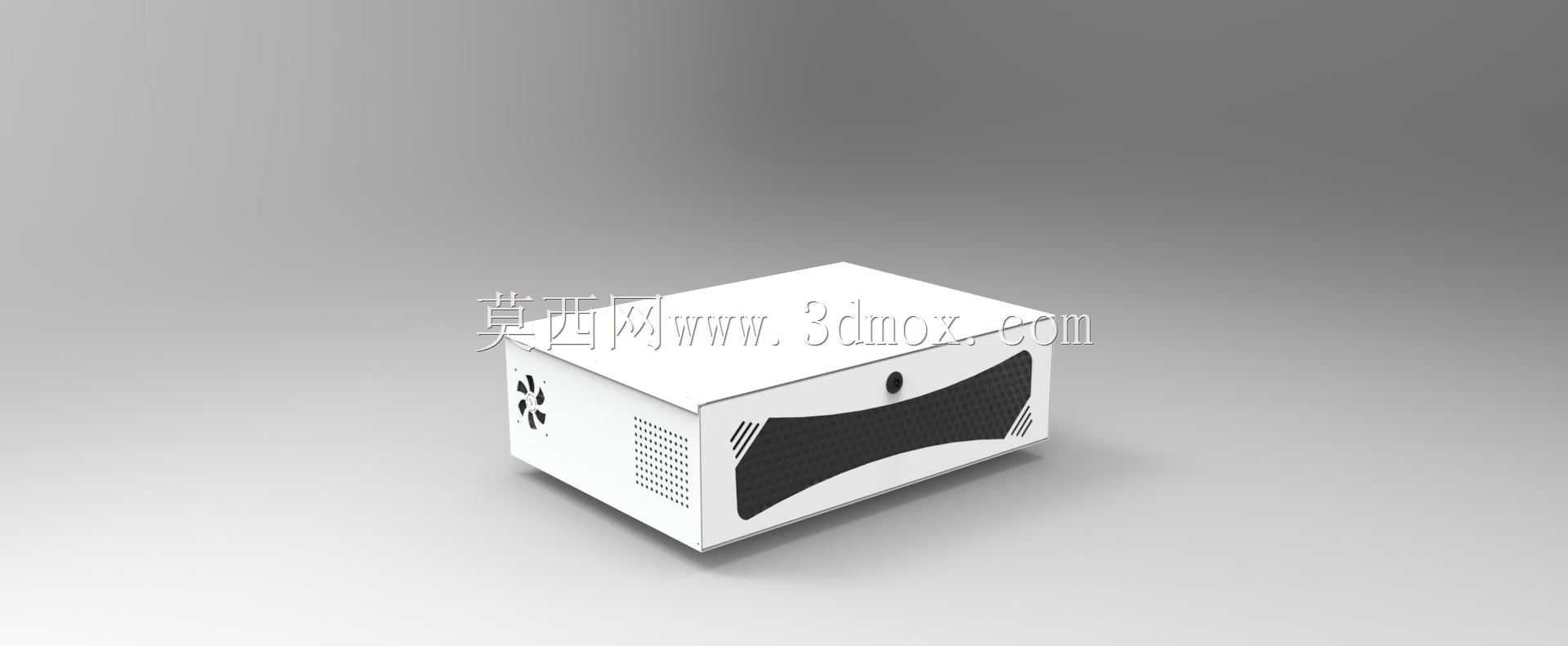

这款DVR外壳是针对安防监控场景下硬盘录像主机设计的钣金防护结构，日常应用在商铺、园区、机房、楼宇弱电间等需要集中部署录像存储设备的场景，承担设备内部核心板卡、硬盘、供电模块的承载与防护作用。从实际使用需求出发，壳体采用1.2mm厚度的冷轧钢板弯折成型，整体为标准19英寸机架安装适配尺寸，深度控制在350mm，既可以直接放置在桌面使用，也能通过两侧预留的安装挂耳固定在标准网络机柜内，适配多数中小规模监控项目的设备安装空间要求。前面板采用斜切式造型设计，预留了锁孔位，可通过专用钥匙锁定前面板，避免非运维人员随意触碰设备按键、插拔存储介质，前面板两侧开设了条形通风槽，兼顾进风散热与外观整洁度，正面的弧形装饰区域可根据项目需求丝印品牌标识或设备编号，方便多设备部署时快速识别区分。壳体侧面与后部开设了矩阵式通风孔，后部对应风扇安装位预留了固定孔，可搭配80mm轴流风扇形成前进后出的散热风道，保障多块硬盘长时间连续录像运行时的热量及时排出，避免高温导致的硬盘掉速、寿命缩减问题。内部结构设计上，预留了2块3.5英寸硬盘的安装螺柱位，主板固定位做了凸包加强处理，避免钣金变形挤压板卡元件，供电模块区域做了独立的分隔空间，减少电源电磁干扰对视频信号采集存储的影响。后部接口区域对应主板的视频输入、网口、电源接口、音频接口位置预留了精准的开孔，无需二次加工即可完成板卡装配，壳体所有拼接边缘都做了压边处理，没有裸露的锋利毛边，装配时不会划伤作业人员手部，折边位置做了双层叠边加强，提升壳体整体抗形变能力，即便在机柜内多层堆叠放置也不会出现壳体凹陷挤压内部元件的问题。在安装边界设计上，底部预留了四个橡胶脚垫的粘贴位，桌面放置时可以起到防滑减震作用，挂耳位置的开孔做了长圆孔设计，允许安装时存在±2mm的位置偏差，降低机柜安装时的对位难度，壳体接地螺柱做了镀彩锌处理，保证接地连续性，满足弱电设备的电磁屏蔽与安全防护要求。
