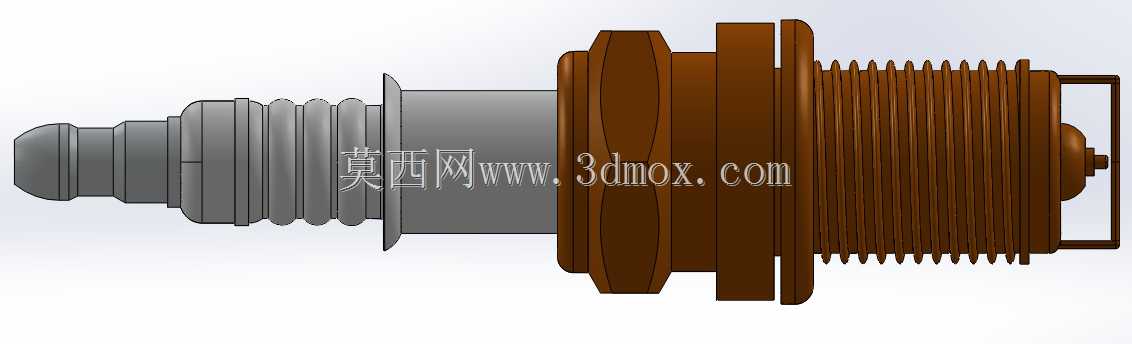

带防漏油及状态监测功能的火花塞结构设计

　　在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧效率的核心执行部件，常规火花塞在长期高温高压交变工况下，容易出现壳体螺纹密封失效导致的机油渗漏问题，渗漏的机油会污染点火电极间隙，造成点火能量衰减、缺火甚至电极积碳烧蚀，直接影响发动机的动力输出与排放表现。本次设计的火花塞结构，首先针对密封渗漏痛点做了结构优化，在壳体与陶瓷绝缘体的配合段增设了多道环形密封凸台，替代传统的单道密封结构，配合螺纹段的预涂密封胶层设计，可在缸盖安装孔内形成多重密封屏障，阻断机油从螺纹配合间隙、壳体与绝缘体配合间隙向上渗漏的路径，避免机油污染上部接线端子与点火线圈连接部位。除了密封结构的优化，设计中还集成了工况监测的功能结构，

　　在陶瓷绝缘体内部预埋了微型传感单元，可实时采集电极附近的温度、点火电压波动数据，通过接线端子内集成的信号传输通路，将运行数据传递给发动机电控单元，电控单元可根据采集到的数据判断火花塞的点火效率，当电极磨损导致间隙过大、点火能量衰减到设定阈值时，可通过车载仪表输出更换提示，避免因火花塞失效导致的燃烧不充分、油耗上升问题。从安装适配性来看，该火花塞的螺纹段采用行业通用的M14×1.25规格，螺纹有效长度19mm，六角对边尺寸16mm，可直接适配绝大多数排量在1.0L-2.5L的四冲程汽油发动机缸盖安装孔，无需对缸盖做任何改造即可直接替换原有同规格火花塞。壳体上部的绝缘瓷套采用加长的爬电距离设计，相比常规火花塞增加了8mm的瓷套外露长度，

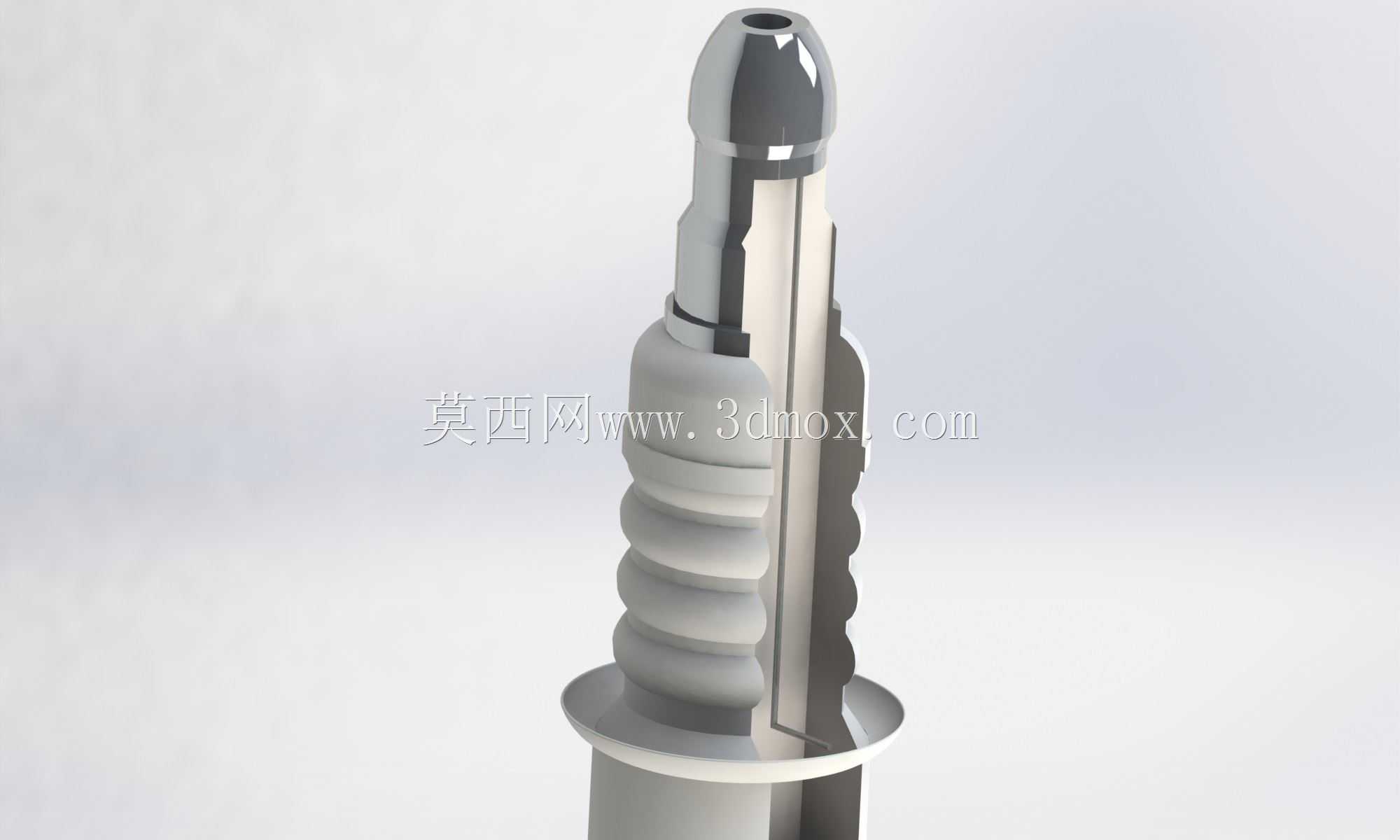

　　可在发动机舱涉水工况下避免高压电沿瓷套表面爬电打火，提升潮湿环境下的点火可靠性。电极部分采用中心电极铱金合金、侧电极镍铬合金的材质搭配，中心电极直径0.6mm，可降低点火所需电压，提升点火能量集中度，侧电极做了切边处理，减少电极对火焰核心的遮挡，加快缸内混合气的火焰传播速度，提升稀薄燃烧工况下的点火稳定性。在结构建模过程中，重点校核了壳体与陶瓷绝缘体的配合过盈量，将过盈量控制在0.08-0.12mm区间，既保证高温工况下两者的连接强度，避免绝缘体受气压冲击脱出，又不会因过盈量过大导致陶瓷绝缘体受挤压开裂。下部的密封垫圈采用多层铜皮包裹石棉复合结构，安装拧紧时垫圈可产生均匀的塑性变形，填充火花塞与缸盖安装面之间的微观间隙，

　　保证燃烧室的密封性能，避免缸压泄漏。接线端子采用卡扣式结构，可与主流车型的点火线圈接头快速卡接，避免车辆行驶过程中振动导致的接头松脱。设计过程中还做了热流仿真分析，将火花塞的热值设定为6度，可兼顾市区低速走走停停的低负荷工况与高速持续高负荷工况的散热需求，避免低速工况下火花塞温度过低积碳、高速工况下温度过高产生早燃的问题。
