宝可梦主题精灵球造型三维结构设计

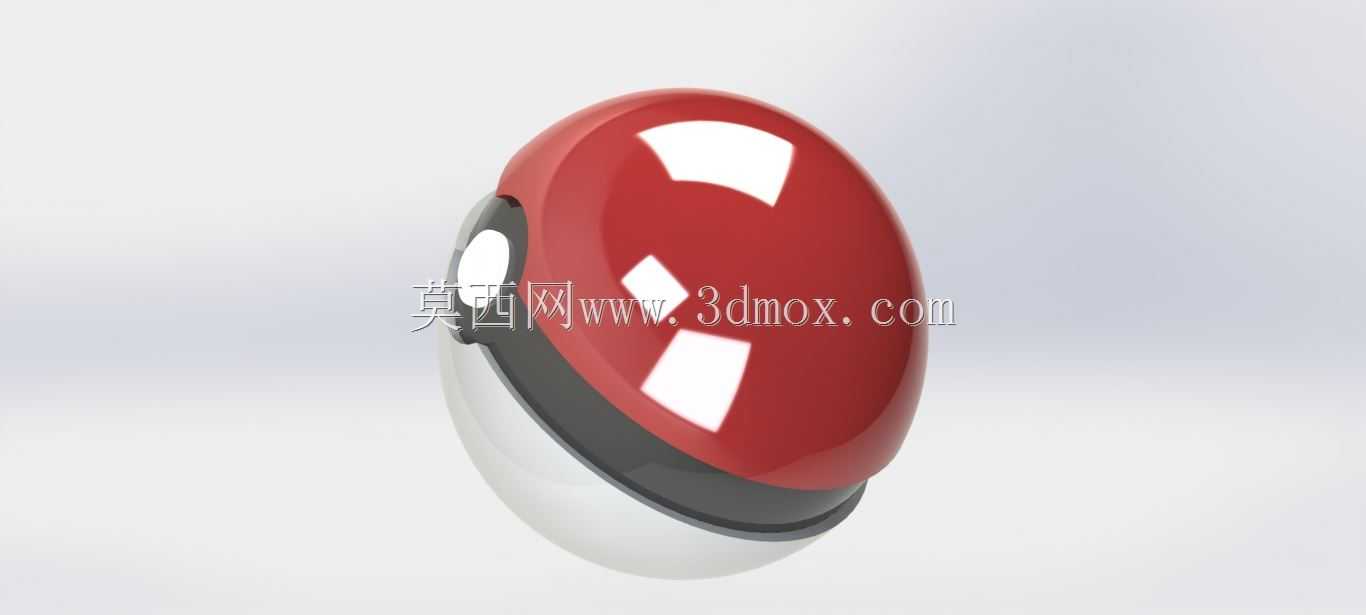

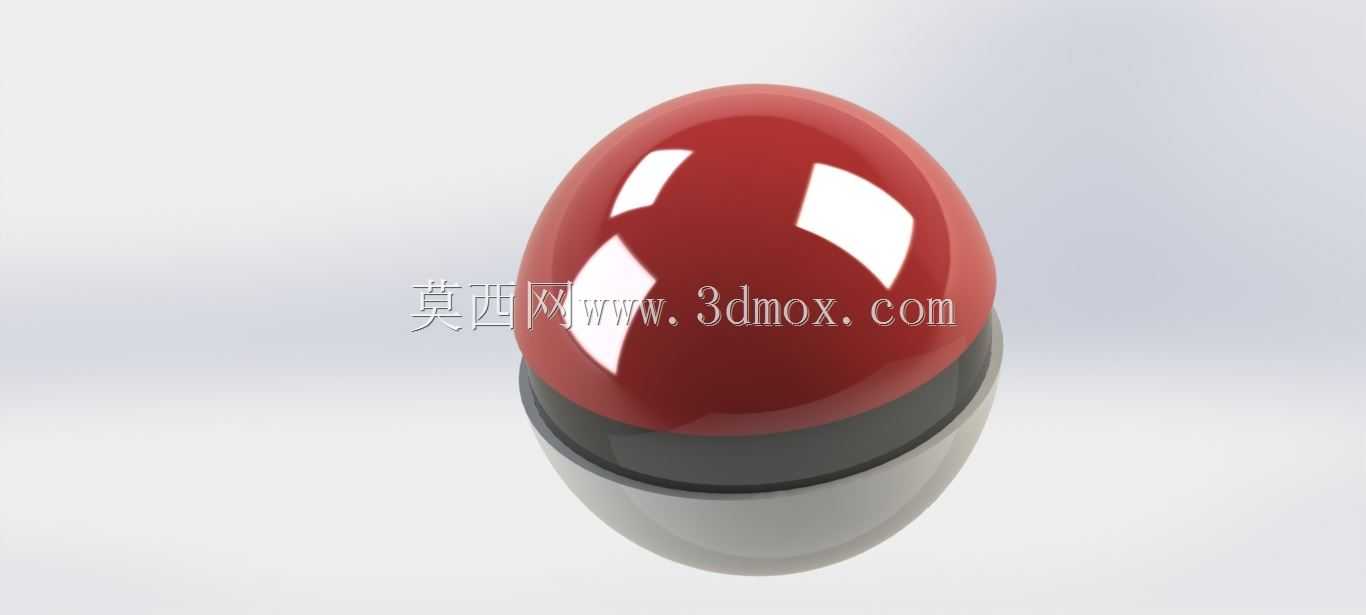

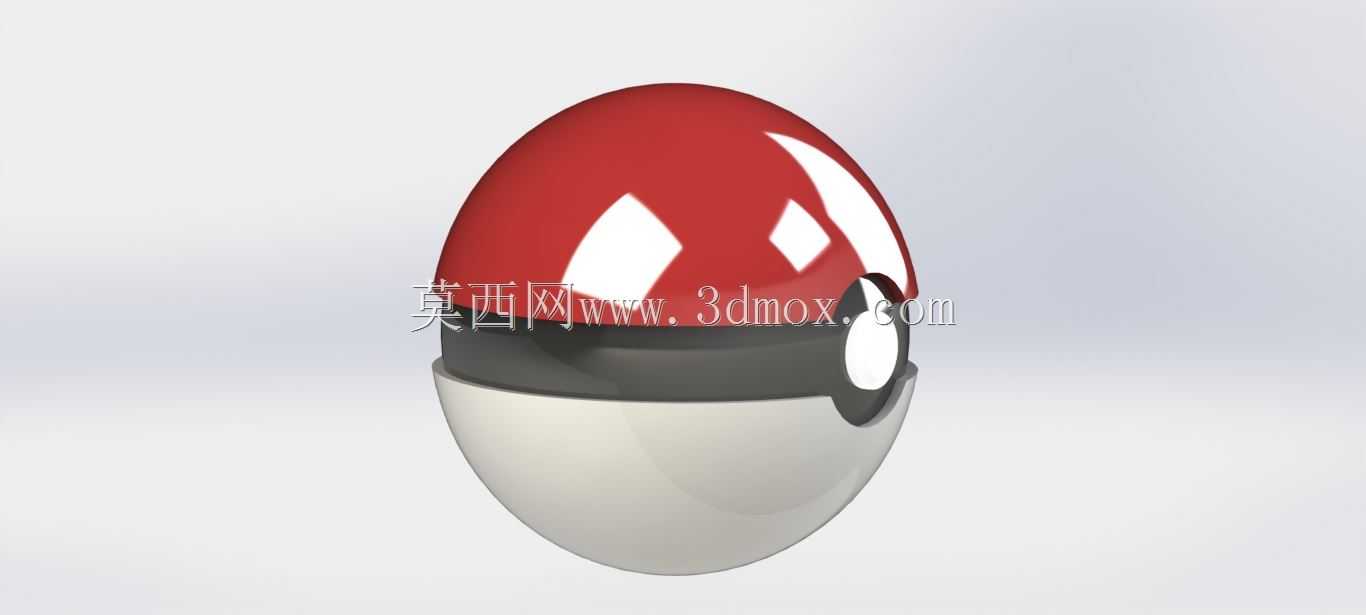

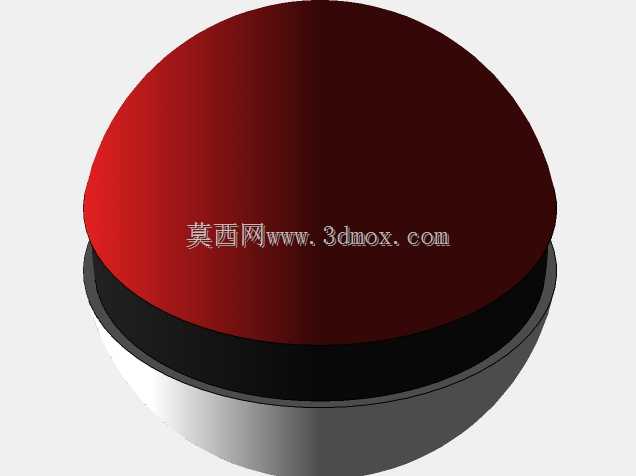

　　这款精灵球造型的结构设计，最初的需求来源于文创周边手办配套的展示道具开发，在实际落地场景中，既可以作为潮玩手办的陈列配件，也可拓展为小型收纳容器、桌面装饰摆件，适配潮玩展示、主题活动道具、IP衍生周边开发等多个应用场景。从结构设计逻辑来看，整体采用上下半球分模的经典结构，上半球为红色曲面壳体，下半球为白色曲面壳体，中间设置环形黑色分隔带作为结构衔接区域，分隔带上预留的圆形按键区域，既还原了IP设定中的视觉特征，也可作为结构开合的触发点位预留安装位。曲面建模阶段全程遵循G2连续的曲面顺滑要求，避免出现曲面棱边、褶皱等视觉瑕疵，壳体壁厚统一设置为1.8mm，既满足3D打印快速成型的壁厚要求，也适配注塑量产时的塑料熔体流动填充需求，

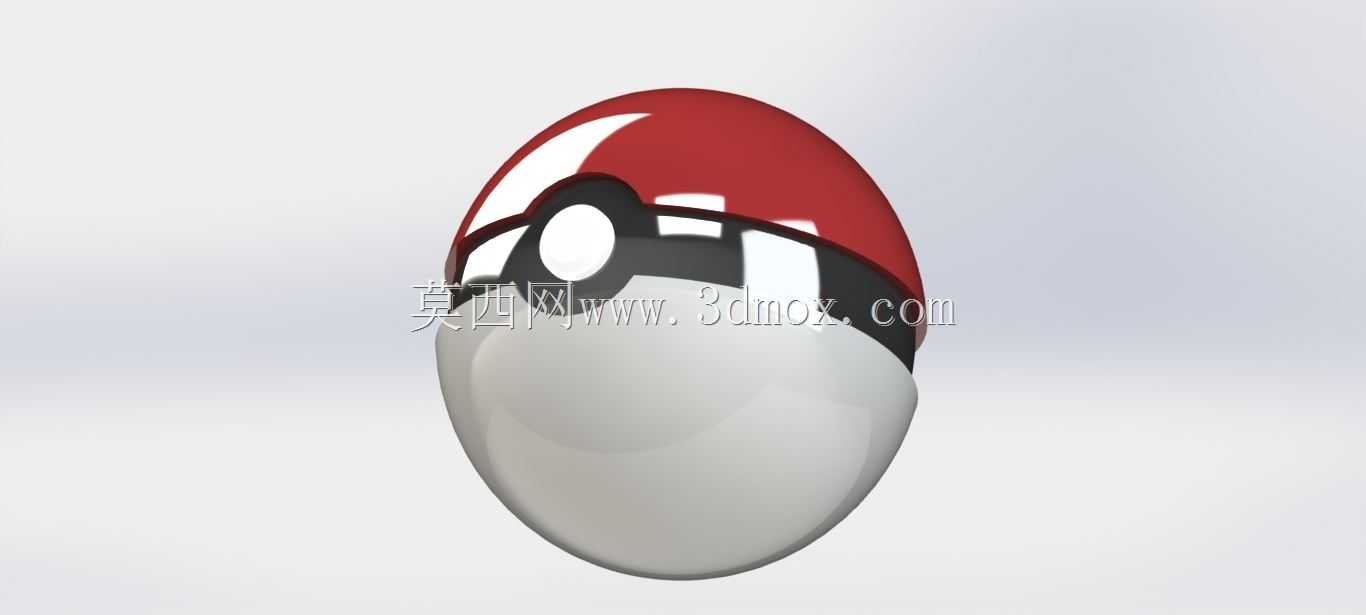

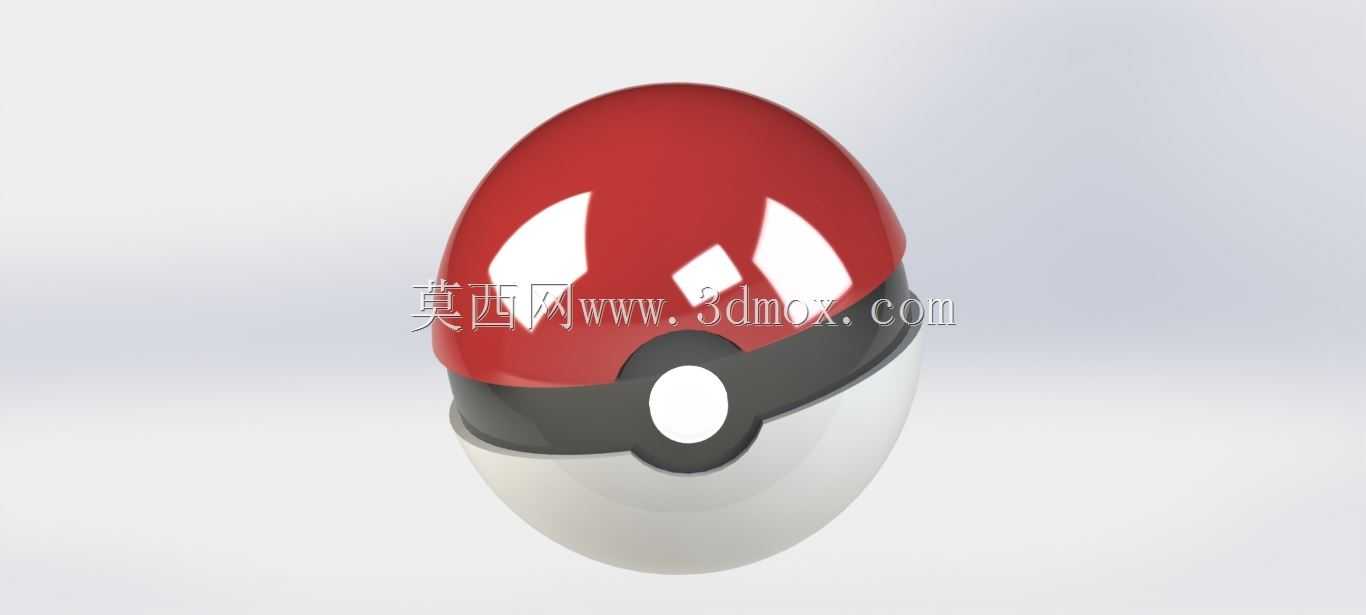

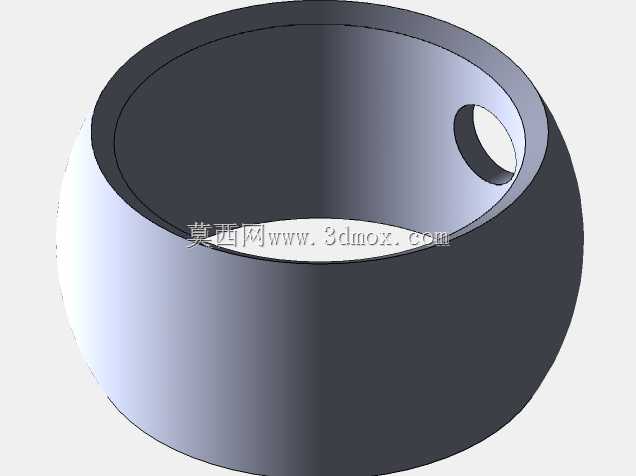

　　不会出现缺胶、壁厚不均导致的缩痕问题。中间的环形分隔带采用独立零件设计，与上下半球的配合间隙预留0.15mm，既保证装配时的顺畅度，也不会出现配合过松导致的晃动问题，分隔带上的白色矩形装饰区域采用沉台设计，沉台深度0.3mm，后续可通过水贴、丝印或者镶嵌装饰片的方式完成外观细节处理，无需额外做曲面拆分，降低后续表面处理的工艺难度。中心的圆形按键区域做了0.5mm的凸起设计，按键与分隔带的配合采用间隙配合，预留0.1mm的活动间隙，可拓展按压触发的弹开结构，实现上下半球的自动开合功能，满足收纳小物件的实际使用需求。整体外形为标准椭球造型，长轴直径72mm，短轴直径68mm，整体高度75mm，安装摆放时底部为平面切边设计，

　　切边直径22mm，可直接平稳放置在水平台面上，无需额外配置底座，摆放时的重心落在底部切边的中心区域，倾斜15度范围内不会出现倾倒问题，满足日常桌面摆放的稳定性要求。结构设计阶段充分考虑了不同加工工艺的适配性，若采用FDM3D打印制作，可直接将上下半球、分隔带、按键拆分为四个独立零件打印，无需添加支撑即可完成成型，打印完成后仅需简单打磨即可装配；若采用光固化3D打印，可进一步细化表面细节，曲面粗糙度可达到Ra1.6以下，后续喷漆处理的附着力更强；若面向量产采用注塑工艺，上下半球的模具分型面设置在中间分隔带的贴合面处，脱模斜度设置为1.5度，不会出现脱模卡滞的问题，浇口位置设置在底部切边的中心处，后续浇口痕迹可通过打磨完全去除，

　　不会影响外观面的完整性。在实际功能拓展层面，内部空腔可预留直径60mm的安装空间，可根据需求加装小型LED发光模块、磁吸结构或者发声模块，实现发光、磁吸开合、按键发声等拓展功能，适配不同的周边产品开发需求。结构的受力分析阶段，对上下半球的壳体做了静压测试模拟，在50N的径向压力下，壳体最大变形量为0.2mm，不会出现开裂、不可逆变形的问题，满足日常把玩、摆放的结构强度要求，不会因为轻微磕碰就出现结构损坏。中间分隔带与上下半球的连接方式可根据需求选择卡扣连接或者超声波焊接，若采用卡扣连接，可实现无损拆卸，方便更换内部配件或者更换电池；若采用超声波焊接，可实现整体密封，满足防水、防尘的使用需求，适配户外展示、儿童玩具等不同的使用场景。外观曲面的高光区域做了曲率优化，红色上半球的高光反射带均匀连贯，不会出现曲面扭曲导致的高光断裂问题，白色下半球的曲面弧度与上半球完全对称，整体视觉协调性统一，黑色分隔带的表面做了细微的磨砂纹理预留，纹理深度0.05mm，可减少指纹残留，提升日常把玩的触感体验。
