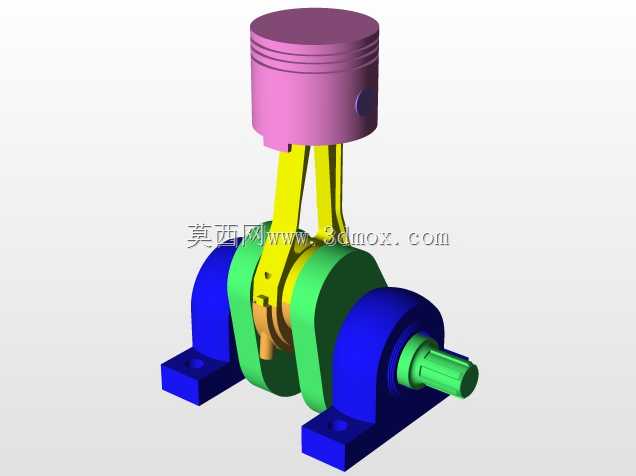

单缸活塞曲柄连杆传动机构

　　这套单活塞曲柄连杆机构，是往复式动力机械里最基础也最核心的运动转换单元，日常在小型通用汽油机、微型空气压缩机、教学演示教具里都能见到它的身影，很多入门的动力机械结构实训，都会从这套机构的运动原理开始拆解。从实际功能来看，这套机构承担的核心作用是把活塞的直线往复运动，转化为曲轴的旋转运动输出，反过来也可以在压缩机类设备里，把曲轴的旋转输入转化为活塞的往复压缩动作，整个运动链没有多余的冗余结构，所有零件的受力路径都经过了最基础的力学校核。设计的时候首先要确定的是曲柄半径，这个参数直接决定了活塞的行程长度，也就是活塞在上止点和下止点之间的移动距离，要和配套的缸体长度匹配，避免活塞运动到极限位置时撞缸或者出现余隙容积过大的问题。

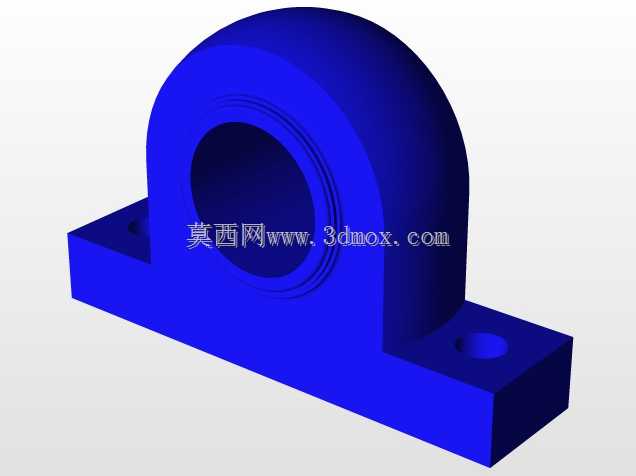

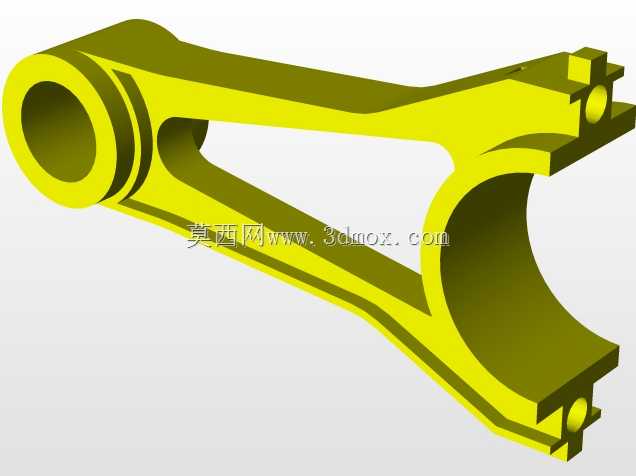

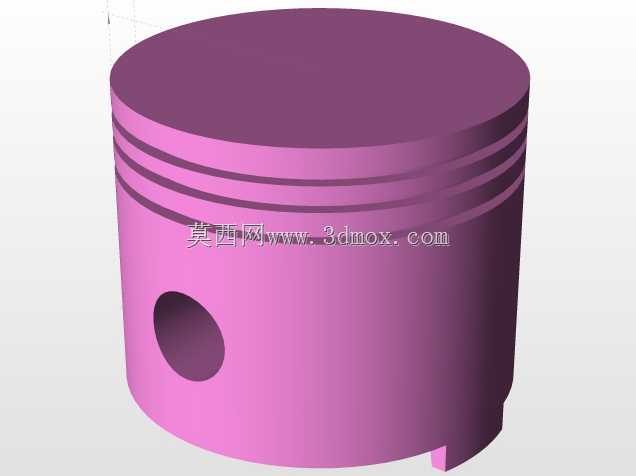

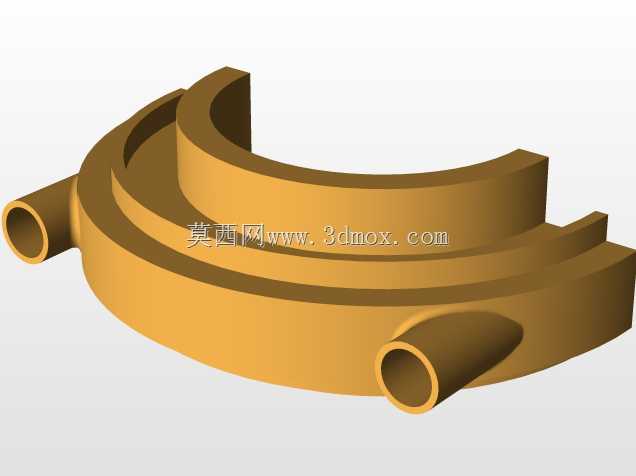

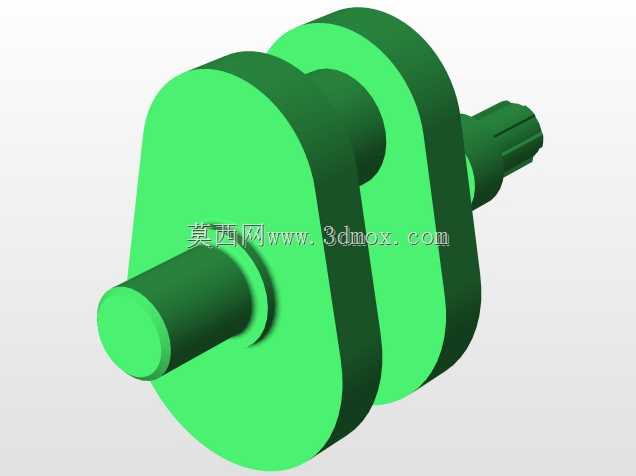

　　连杆部分采用了分体式的连接结构，小头端通过活塞销和活塞铰接，大头端抱合在曲轴的曲柄销上，运动过程中连杆会伴随活塞往复做小幅度的摆动，所以两个铰接位置的配合间隙要控制在合理范围，既不能过紧导致运动卡滞，也不能过松出现敲击异响。活塞部分设计了三道环槽结构，最上方的两道用来安装气环，保证燃烧室或者压缩腔的气密性，最下方的油环用来刮除缸壁上多余的润滑油，避免润滑油进入工作腔造成污染。活塞裙部做了适配的型线设计，抵消运动过程中侧推力带来的形变，保证活塞在缸筒内运动时不会出现偏磨。曲轴部分采用了双支撑的轴承座结构，两个支撑轴承座分别布置在曲柄的两侧，底部带安装固定的法兰孔，可以直接通过螺栓固定在设备的机体或者安装基座上，

　　安装的时候要保证两个轴承座的同轴度，否则曲轴转动时会出现额外的径向载荷，加剧轴承磨损甚至出现轴颈断裂的问题。曲轴的输出端设计了轴伸结构，可以配套安装飞轮、带轮或者联轴器，用来向外输出动力或者接入外部动力输入。整个机构的安装边界需要注意，活塞的运动轴线必须和曲轴的轴线垂直，同时要和曲柄销的回转平面重合，否则运动过程中会出现别劲的问题，轻则运转阻力增大功耗上升，重则会导致连杆弯曲、活塞偏磨甚至零件断裂。在实际的设备配套中，这套机构可以作为小型动力设备的核心动力单元，也可以作为教学模型用来演示曲柄连杆机构的运动原理，帮助初学者理解往复运动和旋转运动之间的转换逻辑。建模的时候所有运动副的配合关系都按照实际装配关系设置，

　　活塞和缸体之间设置滑动配合，连杆两端的铰接处设置旋转配合，曲轴和轴承座之间设置旋转配合，整个机构可以顺畅地完成完整的运动循环，没有干涉的位置。零件的壁厚和加强结构都参考了实际小功率动力设备的参数，活塞的壁厚满足往复运动的强度要求，曲轴的轴颈直径满足扭矩传递的强度要求，轴承座的支撑筋结构可以承受曲轴运转时的径向载荷，不会出现支撑变形的问题。在实际选型应用的时候，可以根据需要的输出扭矩或者压缩压力，等比例缩放各个零件的尺寸，调整曲柄半径来改变活塞行程，调整连杆长度来改变连杆比，适配不同的工况需求，比如需要长行程压缩的场合可以加大曲柄半径，需要高转速运转的场合可以适当缩短活塞行程降低往复运动的惯性力。
