带双安装孔10mm轴径SHF10轴支座结构

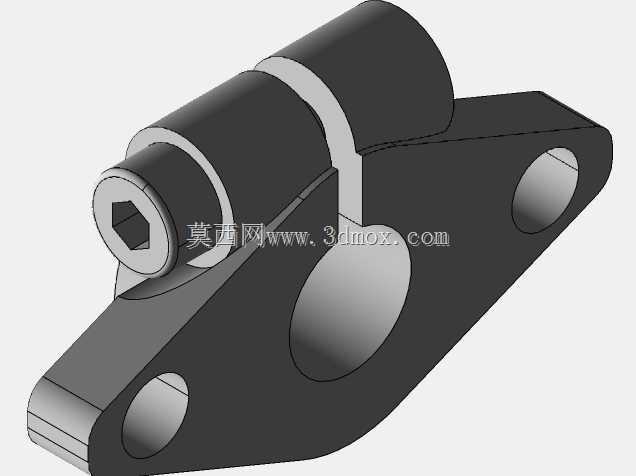

　　在轻工自动化输送线、小型通讯设备调姿机构、桌面级精密检测工装的布局里，这类小规格轴支座往往承担着光轴导向、转轴支撑的核心作用，区别于大载荷立式轴承座的厚重结构，SHF10规格的轴支座针对10mm直径的光轴做适配，整体采用开口式抱紧结构设计，无需额外加工轴端定位台阶，就能实现轴件的快速装拆与位置微调。从结构细节来看，支座主体分为轴抱紧段与安装固定段两个功能区域，抱紧段采用轴向开槽的开口结构，侧面预留内六角锁紧螺钉的安装位，当螺钉拧紧时，开口缝隙产生弹性形变，均匀抱紧穿入的10mm光轴，锁紧力沿轴周向均匀分布，不会出现局部应力集中导致的轴面压痕，也能避免长期运行后轴件出现打滑偏移的问题。安装固定段采用斜置延伸的平板结构，

　　上面开设两个贯通的安装孔，两个孔位的中心距经过匹配计算，既保证安装后的支座抗倾覆力矩满足小载荷工况要求，又能尽可能压缩安装占用的平面空间，适配设备内部紧凑的布局需求。设计阶段首先要明确的是安装边界约束，这类轴支座通常用在设备内部的型材架、安装板表面，因此安装面的平面度公差需要控制在0.05mm以内，避免安装后支座本体出现翘曲，导致抱紧的光轴出现同轴度偏差，进而影响轴上滑动件的运行顺畅度。轴孔的内径公差按照H7级精度加工，与g6公差级别的光轴配合时，既能保证轴件穿装时的顺畅度，又能在锁紧后提供足够的抱紧摩擦力，抵消轴件上承载的径向载荷与少量轴向窜动力。很多初入结构设计的工程师容易忽略开口槽的宽度设计，槽宽过窄会导致锁紧行程不足，

　　无法提供足够的抱紧力，槽宽过宽则会导致支座本体的刚性下降，长期受载后开口处出现塑性形变，无法保持对轴的锁紧精度，这款结构的开口槽宽度设置在1.5mm，配合M4规格的内六角锁紧螺钉，刚好能覆盖10mm轴常用的锁紧力需求，同时不会过度削弱支座本体的结构强度。从实际应用场景出发，这类轴支座常成对使用，为直线光轴提供两端支撑，构成小型直线导向机构，用在小型物料分拣机构的滑台导向、通讯设备天线的角度调节转轴支撑、桌面实验工装的定位轴固定等场景，相比带滚动轴承的支座，这种一体式抱紧结构的轴支座没有额外的轴承装配间隙，运行时的静音效果更好，同时整体结构更紧凑，不需要预留轴承安装的压装空间，也不需要额外添加润滑维护结构，适合免维护、低载荷、

　　短行程的运动场景。在安装尺寸的匹配上，两个安装孔的孔径设置为5.2mm，适配M5规格的内六角圆柱头螺钉安装，孔位周边做了轻微的沉头处理，保证螺钉安装后头部不会突出安装面，避免与周边运动部件产生干涉。支座的轴段外径与安装段的厚度做了等强度匹配，不会出现局部材料冗余导致的重量增加，也不会出现局部壁厚过薄导致的刚性不足，在承受50N以内的径向载荷时，支座的形变量可以控制在0.02mm以内，完全满足小型精密机构的运行精度要求。设计时还考虑了加工工艺性，整个支座结构可以通过整块铝型材铣削加工成型，没有复杂的曲面结构，也没有需要二次装配的分体零件，加工时只需要一次装夹就能完成轴孔、安装孔、开口槽、锁紧螺纹孔的全部加工工序，加工成本低，量产一致性好，表面做硬质阳极氧化处理后，耐磨性能可以满足上万次的轴件装拆需求，不会出现锁紧部位的磨损导致锁紧力下降的问题。在选型适配时，工程师需要注意，这类轴支座仅适合固定光轴的静态支撑，或者低速、低载荷的滑动导向场景，如果应用在转速超过300rpm的旋转轴支撑场景，还是需要搭配内置轴承的专用支座，避免轴孔与轴面长期干摩擦导致的磨损加剧。另外安装时需要注意，两个配对使用的支座轴孔需要保持同轴，安装前需要通过定位销或者打表找正的方式调整两个支座的同轴度，避免光轴穿装后出现别劲的问题，导致滑动阻力增大或者轴件弯曲变形。
