孔径50mm行程90mm定制液压缸结构

　　这款定制液压缸的核心参数为缸径50mm、有效行程90mm，属于单杆双作用铰接式安装的液压执行元件，在各类中小型液压传动回路中应用十分广泛。从实际工程场景来看，这类小缸径短行程油缸常被用在小型工装夹具的夹紧动作回路、自动化生产线的短距离推料工位、小型工程机械的辅助动作执行端，比如木工机械的工件压紧、包装设备的推包动作、小型升降平台的微调驱动，还有农业机具里的限位调节机构，都能见到同规格油缸的身影。它的核心作用是将液压系统的压力能转换为直线往复运动的机械能，相比气动执行元件，它的输出推力更大，运动平稳性更好，负载抗扰动能力更强，在需要稳定出力、低速无爬行的工况下优势明显。

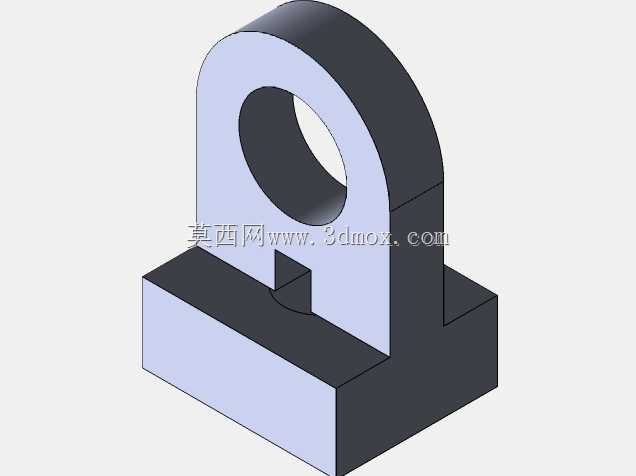

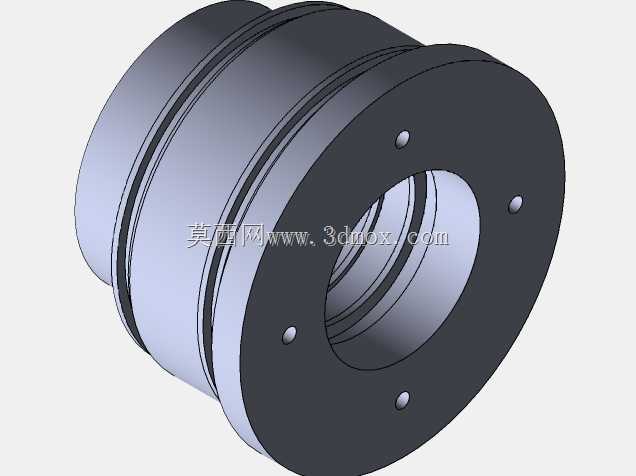

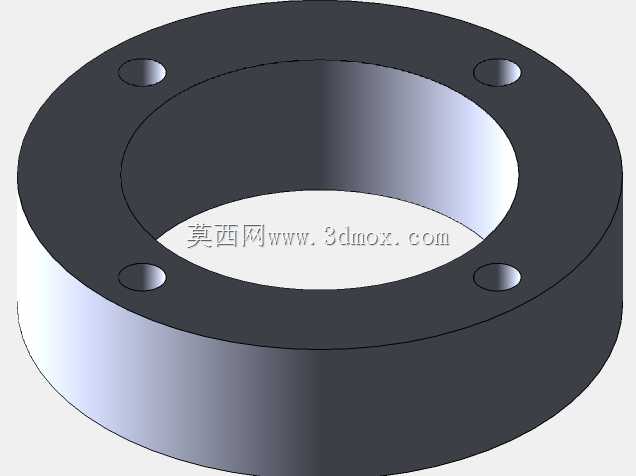

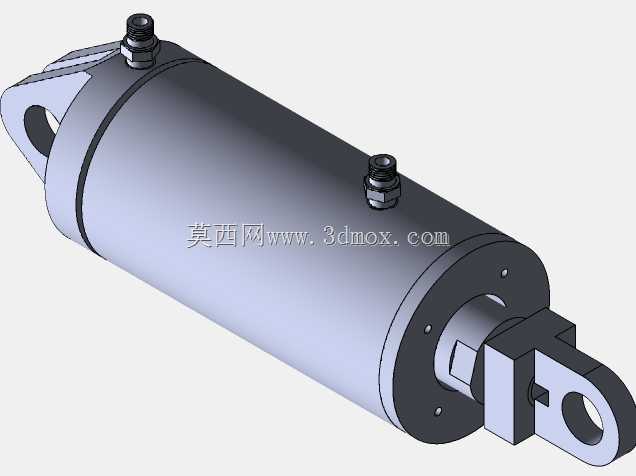

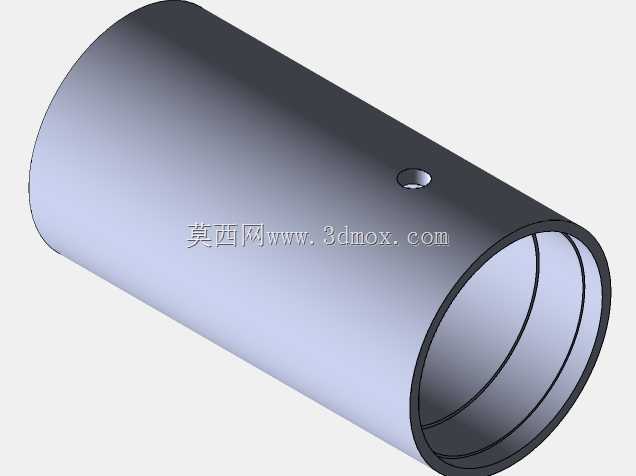

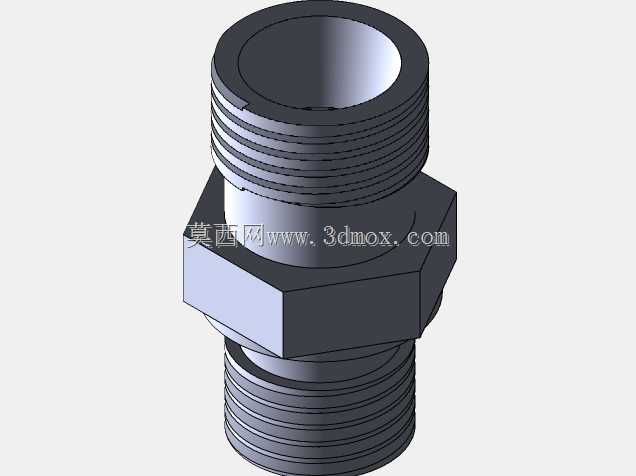

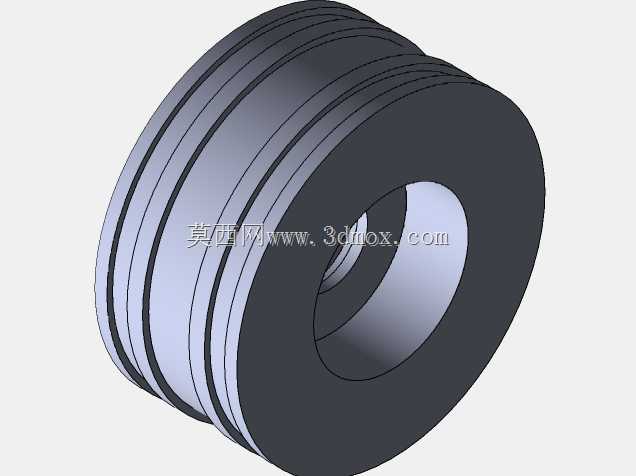

　　从结构设计思路来看，这款油缸采用了尾部单耳环+杆端单耳环的铰接安装形式，这种安装方式的优势在于可以补偿安装过程中存在的小角度同轴度误差，避免油缸在伸缩过程中出现别劲、卡滞的问题，降低活塞杆密封件的偏磨风险。缸筒部分选用了无缝钢管精加工而成，内孔经过珩磨处理，表面粗糙度控制在合理区间，既能减少活塞密封的摩擦阻力，也能提升密封件的使用寿命。两端的油口采用了铰接式管接头安装座，这种油口布局方便现场布管，不会因为管路走向问题干涉油缸的摆动动作。活塞与活塞杆的连接采用了锁紧结构，防止长期往复运动出现连接松动，活塞上配置了组合式密封件，包含支撑环、主密封、防尘圈等多个密封组件，既能保证高低压工况下的密封性能，也能阻挡外界粉尘、杂质进入缸筒内部，避免油液污染带来的元件磨损问题。

　　从安装边界尺寸来看，这款油缸在完全缩回状态下的两耳环中心距匹配90mm行程的设计要求，完全伸出时的中心距为缩回长度加上90mm行程，安装时需要预留足够的摆动空间，尾部耳环和杆端耳环的销轴孔径匹配常规的连接销轴尺寸，选型时只需要核对安装距、销轴直径、行程参数，就能直接替换同规格的标准油缸。设计过程中特意控制了缸筒的外径尺寸，在保证额定工作压力下缸筒强度足够的前提下，尽可能缩小整体径向尺寸，让它可以安装在空间比较紧凑的设备内部，比如一些小型自动化设备的内部腔体空间有限，过大的缸体外径会导致布局干涉，这款油缸的径向尺寸优化就很好适配了这类场景。另外活塞杆表面做了镀硬铬处理，硬度和耐磨性能都有保障，长期暴露在外部环境下也不容易出现锈蚀、拉毛的问题，适合在车间、户外等多种工况下使用。

　　在实际选型应用的时候，需要注意这款油缸的额定工作压力匹配常规的中低压液压系统，输出推力可以根据系统工作压力结合50mm缸径的作用面积计算得出，无杆腔进油时的推力大于有杆腔进油时的推力，回路设计时要根据负载的受力方向选择合适的油口供油方向，同时要在回路中配置对应的过载保护阀，避免超负载运行导致油缸密封损坏或者结构变形。另外铰接安装的销轴需要做好润滑，定期加注润滑脂，减少铰接部位的磨损，避免因为销轴磨损导致间隙过大，影响油缸的运动精度。这款油缸的密封组件都选用了通用标准件，后期维护更换十分方便，不需要定制特殊规格的密封件，降低了设备的后期维护成本。
