折叠式手动直剃刀结构三维设计

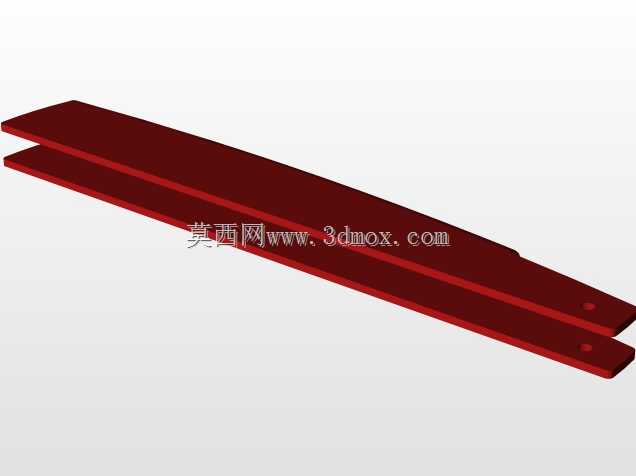

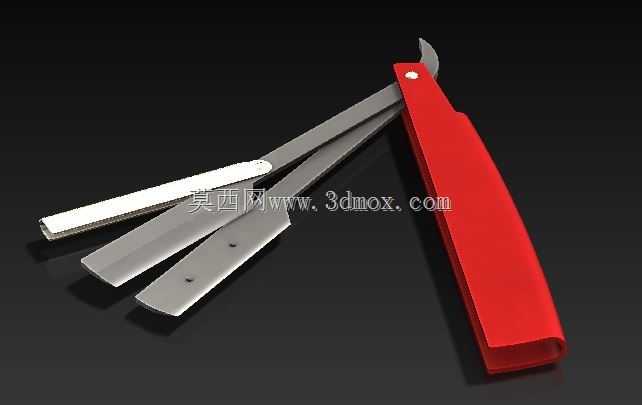

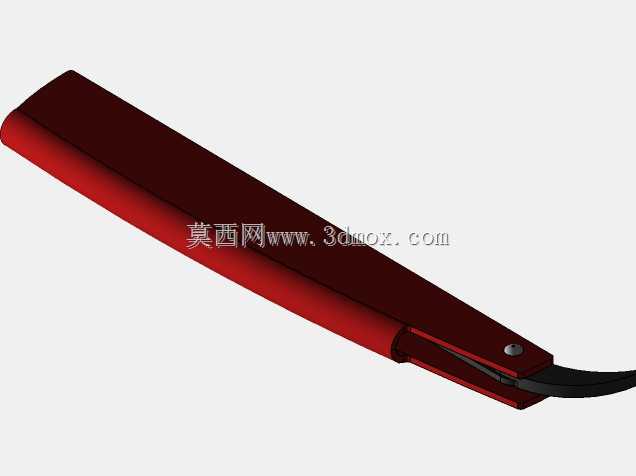

　　这款折叠直剃刀的结构设计，核心围绕手动剃须场景的实际使用需求展开，首先要考虑的是日常握持操作的人机适配性，刀身与刀柄的铰接位置做了偏心限位设计，当刀身完全展开时，铰接处的凸台会抵住刀柄内侧的限位槽，避免剃须施力过程中刀身出现晃动、回折的问题，保证刃口接触皮肤时的稳定性。从结构拆分来看，整个产品分为刀柄、多片替换式刀身、铰接销轴三个核心部分，刀柄采用曲面收腰的造型，整体长度控制在110mm左右，闭合状态下整体厚度不超过12mm，能够轻松放入常规的洗漱包、上衣口袋中，满足便携携带的使用需求，刀柄尾部做了微翘的圆弧处理，握持时尾端能够贴合手掌的大鱼际位置，长时间握持施力也不会出现硌手的问题。刀身部分采用三片式叠装结构，

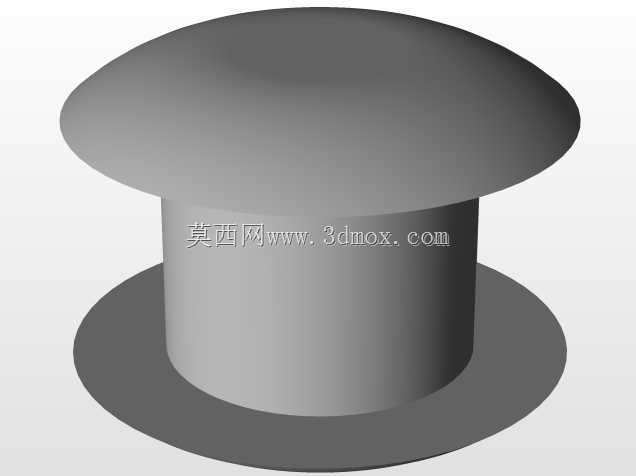

　　每片刀身的刃口角度控制在17度，这个角度是经过反复验证的，既能够保证刃口足够锋利，顺利刮除胡须，又不会因为刃口角度过薄导致使用过程中出现卷刃、崩口的问题，每片刀身上都设计了两个定位小孔，当刀身展开到工作位置时，小孔会与刀柄内侧的弹性凸点卡合，进一步锁定刀身位置，避免侧向受力时刀身偏移。铰接销轴采用铆压式装配结构，销轴两端做了圆弧翻边处理，既保证刀身能够顺畅转动开合，又不会出现销轴脱出、结构散架的问题，销轴的直径控制在3mm，配合刀柄上的铰接孔公差带选H7/g6的间隙配合，转动时的阻尼感适中，既不会因为过松导致刀身自由晃动，也不会因为过紧导致开合费力。在安装边界的设计上，刀身完全收合进刀柄内部时，刃口会完全被刀柄的内腔包裹，

　　刀柄内腔的深度比刀身宽度大2mm，能够保证刃口不会与刀柄内壁发生摩擦，避免日常携带过程中刃口被磨损变钝，同时也能防止外露的刃口划伤使用者或者其他携带的物品。从实际应用场景来看，这款直剃刀除了日常个人剃须使用外，也适用于理发店的传统修面服务，刀柄的防滑曲面设计即使在手部沾有剃须泡沫、水渍的情况下，也能保证足够的握持摩擦力，不会出现打滑脱手的问题。设计过程中还考虑了刀身替换的便捷性，铰接销轴的一端采用可拆卸的卡簧结构，当需要更换磨损的刀身时，只需要用细小的顶针将卡簧取出，就能抽出销轴更换刀身，不需要额外的复杂工具，日常维护十分方便。刀身的转动行程做了两段式限位，除了完全展开的工作位置，

　　在刀身转动到与刀柄呈30度角的位置也设置了一个临时卡位，方便使用者在清洁刃口缝隙中残留的胡须、泡沫时，固定刀身角度，避免清洁过程中刀身突然闭合夹伤手指。刀柄的外表面做了微磨砂的纹理处理，既提升了握持的摩擦力，也不容易残留指纹、水渍，日常清洁只需要用清水冲洗即可，不需要特殊的养护。整个结构的所有棱角位置都做了R0.5以上的圆角处理，没有尖锐的外露棱角，避免使用和携带过程中划伤皮肤，刀身的尾部做了圆弧过渡，与铰接孔的位置做了加厚处理，避免刀身反复开合过程中尾部出现应力集中断裂的问题。在重量控制上，整体结构采用薄壁设计，刀柄的壁厚控制在1.5mm，整体重量不超过45g，长时间握持使用也不会出现手部疲劳的问题，刀身采用平直的长条造型，加工时可以采用常规的冲压工艺成型，不需要复杂的曲面加工，能够有效控制生产制造成本，适合批量生产。
