自卸车上装承载车架结构三维设计

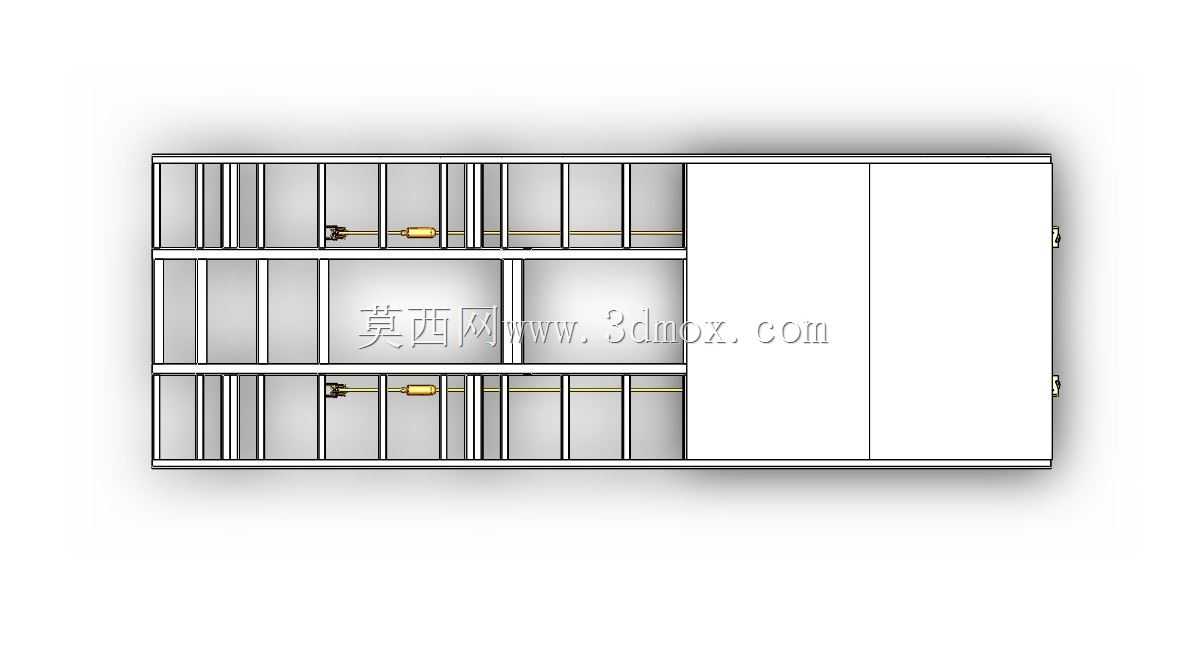

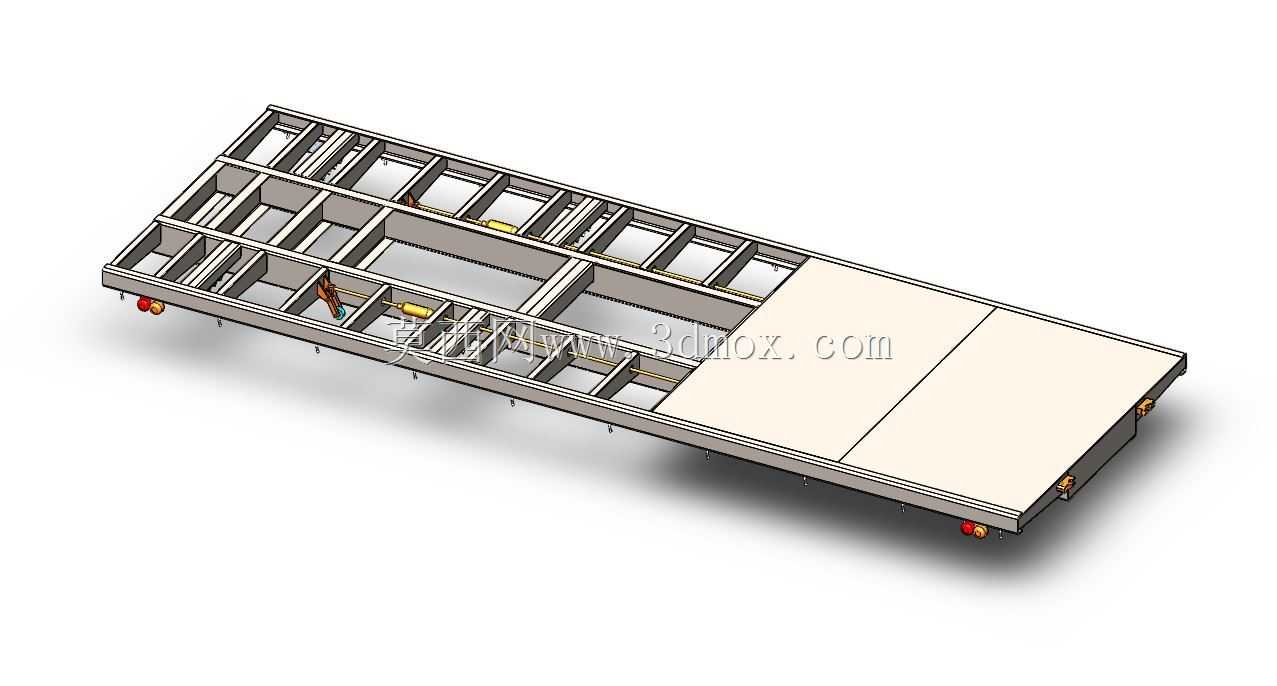

　　在工程运输类专用车辆的上装结构体系中，副车架也就是常说的上车架，是衔接底盘行驶系统与货厢举升系统的核心承载构件，其结构合理性直接决定整车重载工况下的可靠性、举升作业稳定性以及长期使用的疲劳寿命。这套车架结构采用纵梁横梁分层焊接的框架式布局，两根主纵梁沿车辆行驶方向通长布置，截面选用抗弯性能优异的槽型钢结构，材质适配工程车辆常用的高强度低合金钢板，在保证整体刚度的前提下尽可能控制结构自重，避免上装重量过度侵占额定载质量配额。横梁按照载荷分布规律不等距排布，在举升油缸安装支座、后翻转铰接点、货厢限位块安装位这几个应力集中区域，额外设置了加强型横梁与局部加强贴板，对应位置的焊缝也做了连续满焊设计，避免重载举升时出现应力开裂。

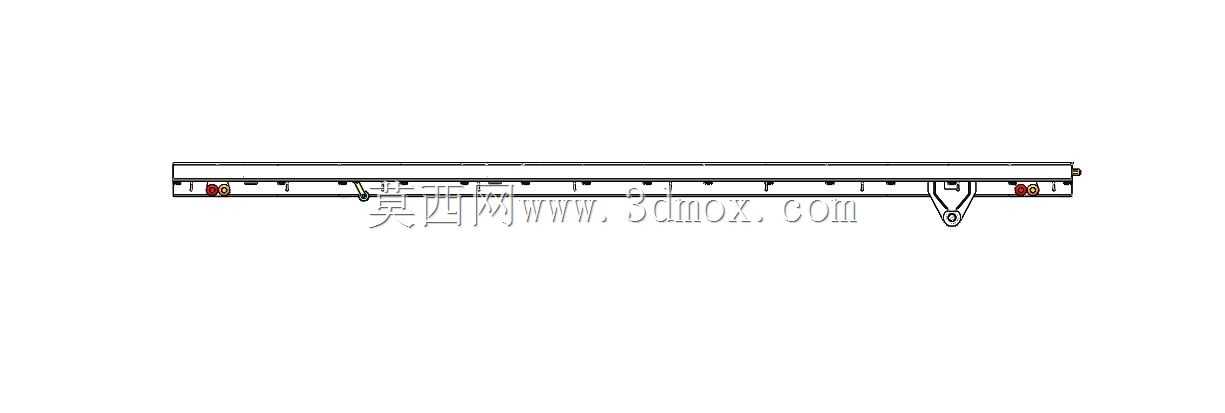

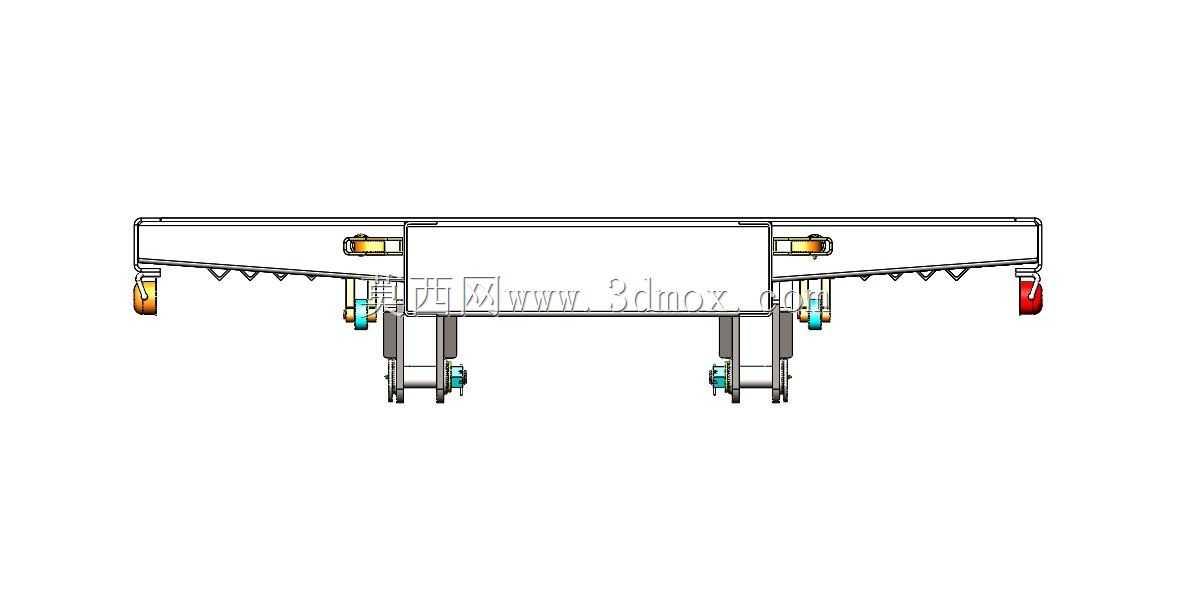

　　从安装边界来看，这套车架的整体宽度匹配常规工程自卸车的底盘车架外宽，纵梁下平面设置了与底盘大梁连接的U型螺栓安装位与止推挡块，装配时无需对底盘主梁做大规模打孔改造，通过压板与止挡结构即可实现上装与底盘的刚性连接，同时预留了底盘线束、制动管路的穿行空间，避免装配过程中出现管线干涉。车架尾部设置了货厢翻转铰接的同轴安装座，两个铰接孔的同轴度公差控制在合理范围内，保证货厢翻转时不会出现卡滞、偏磨的问题；中前部对应举升油缸的位置预留了油缸下支座的安装平面，平面度满足液压元件的安装要求，避免油缸安装偏斜导致的密封件偏磨、活塞杆弯曲故障。车架上平面的货厢支撑区域，铺设了整块的防滑耐磨钢板，一方面分散货厢传递下来的集中载荷，

　　避免横梁局部受力过大出现变形，另一方面也能减少货厢起降过程中对车架表面的磨损，日常维护时也便于清理积存在车架上的泥沙、碎石。在结构设计过程中，充分考虑了自卸车的实际作业场景：工地非铺装路面行驶时的颠簸冲击载荷、举升卸货时的偏载受力、重载爬坡时的纵向载荷传递，所有梁体的连接节点都避开了应力集中的直角过渡，转角处做了圆弧过渡处理，减少长期交变载荷下的疲劳裂纹萌生风险。同时车架两侧预留了侧防护架、挡泥板、液压油箱、操作阀组的安装点位，不需要后期额外焊接支架，减少现场改装对车架整体结构强度的破坏。对于结构设计从业者而言，这类车架的建模过程需要重点关注各个安装点位的位置度公差、梁体之间的焊缝间隙预留、不同板厚拼接处的过渡处理，

　　不能只追求外观的框架规整，更要结合实际受力路径调整横梁的排布密度与截面规格，比如靠近后翻转座的位置受力最大，横梁间距要适当缩小，靠近车头的位置主要承受货厢空载时的前部压力，横梁间距可以适当放大，在刚度、强度与自重之间找到最优平衡点。另外在建模时需要提前预留出举升油缸的运动空间，避免油缸举升过程中与横梁、附属件发生运动干涉，翻转铰接点的位置要结合举升角度、油缸行程做匹配校核，保证最大举升角度时货物可以顺利卸净，同时不会出现油缸过顶的情况。这套结构也适配不同吨位的自卸车改装需求，通过调整纵梁的板厚、横梁的截面规格，就可以衍生出对应不同载质量等级的车架版本，通用化程度较高，能够减少后续同系列产品的重复设计工作量。
