包装机前置弯折式钣金接料导槽结构

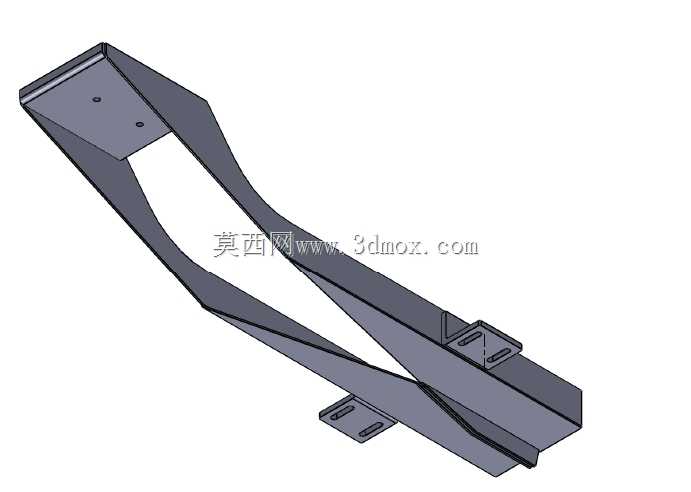

　　在立式包装设备的出料衔接工位，这类前置导槽结构承担着物料从计量工位到包装成型工位的过渡导向作用，日常生产中，包装机完成计量后的颗粒、小块状物料会顺着导槽的弯折型面顺滑滑落，避免物料在下落过程中出现飞溅、卡滞、积料的问题，是包装机出料段保障物料输送稳定性的核心结构件之一。从结构设计逻辑来看，该构件采用一体化弯折钣金成型工艺，整体为狭长的变截面槽型结构，槽体沿物料输送方向设置了连续的平滑弯折弧度，没有突兀的直角转折，能最大程度降低物料下落时的阻力，减少物料残留；槽体两侧的折边既提升了整体结构的刚性，避免长槽段在设备运行振动下出现形变，也能起到侧向挡料的作用，防止物料从侧边洒落。结构两端分别设置了安装固定位：入料端为平整的带孔安装板，

　　通过两个安装孔可直接与计量出料口的法兰面锁紧固定，保证入料端与上游工位的衔接密封性，避免漏料；出料端设置了两个带长圆孔的安装支耳，长圆孔的设计预留了安装调节余量，现场装配时可以根据下游包装成型筒的实际位置，微调导槽的出料角度与水平位置，抵消设备加工、装配带来的累计误差，保障出料落点精准对准包装膜的成型腔中心。从安装边界来看，该导槽整体沿设备纵向布置，占用空间集中在计量工位与成型工位之间的狭长区域，槽体的弯折角度经过反复校核，既保证物料依靠自重就能完成顺滑输送，不需要额外增加动力输送组件，也能适配包装机整体的紧凑布局，不会与周边的纵封机构、拉膜机构产生运动干涉。在实际生产应用中，这类钣金导槽的壁厚通常根据输送物料的特性选择，

　　输送普通食品颗粒、小型五金配件时采用1.5-2mm的冷轧钢板折弯成型即可，表面做喷塑或镀锌处理提升耐磨与防锈性能；如果输送有腐蚀性的物料，也可更换为不锈钢板材加工。槽体内部的型面没有多余的凸起、接缝，日常清理时只需要用压缩空气吹扫或者湿布擦拭就能完成清洁，符合包装设备定期清场的生产要求。设计这类导槽结构时，首先要匹配上游计量单元的出料速度与物料特性，确定槽体的倾斜角度：对于流动性好的颗粒物料，倾斜角度可以适当减小，控制物料下落速度避免冲力过大导致包装膜破损；对于流动性稍差的粉状、带轻微粘性的物料，需要适当加大倾斜角度，保证物料能顺利滑落不积料。其次要校核槽体的整体刚性，因为导槽属于悬臂安装结构，入料端固定在机架上，

　　出料端悬空对准成型工位，长槽段如果刚性不足，设备运行时的振动会导致导槽出现共振，带动物料偏移落点，因此两侧的折边高度、板材厚度都要经过刚性验算，必要时可以在槽体背部增加加强筋提升结构稳定性。另外两端的安装孔位设计要兼顾装配工艺性，入料端的圆孔用于精准定位，出料端的长圆孔用于位置微调，这种定位+调节的安装组合，既可以保证导槽安装位置的重复精度，也能降低零部件的加工精度要求，控制整体加工成本。在设备维护层面，这类导槽属于易清洁的低损耗构件，没有运动摩擦副，日常生产中只需要定期检查安装螺栓是否松动、槽体型面是否有物料粘结磨损即可，不需要频繁更换备件，能有效降低设备的后期维护成本。在包装机的整机组装流程中，该导槽的安装工位处于设备中段，装配时需要先完成计量单元与成型单元的初定位，再安装导槽并通过出料端的长圆孔微调位置，确认物料滑落轨迹完全对准成型腔中心后再锁紧固定螺栓，之后还要进行空载投料测试，观察物料输送过程是否存在卡滞、飞溅、落点偏移的问题，根据测试结果再微调导槽角度，直到物料输送状态稳定。
