枕式包装不锈钢成型导料结构

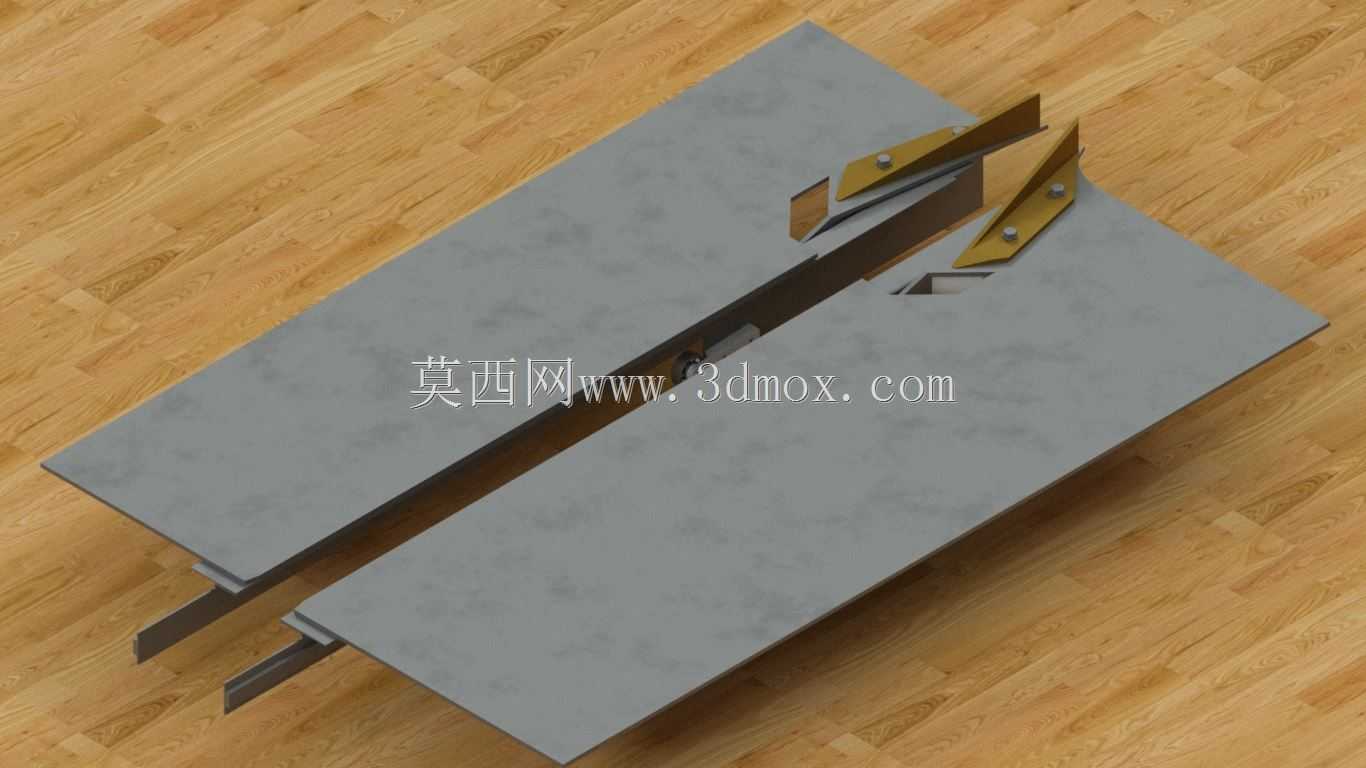

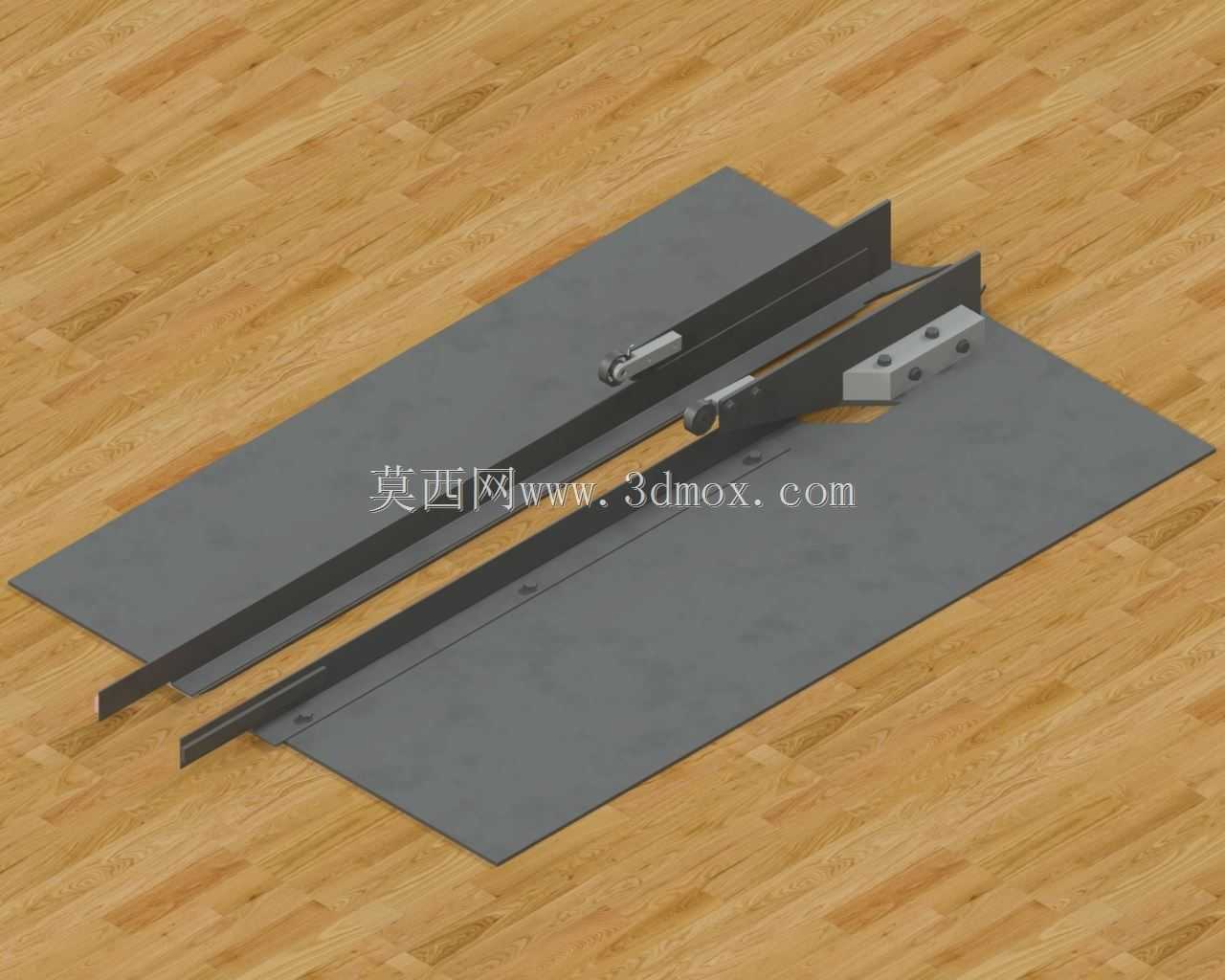

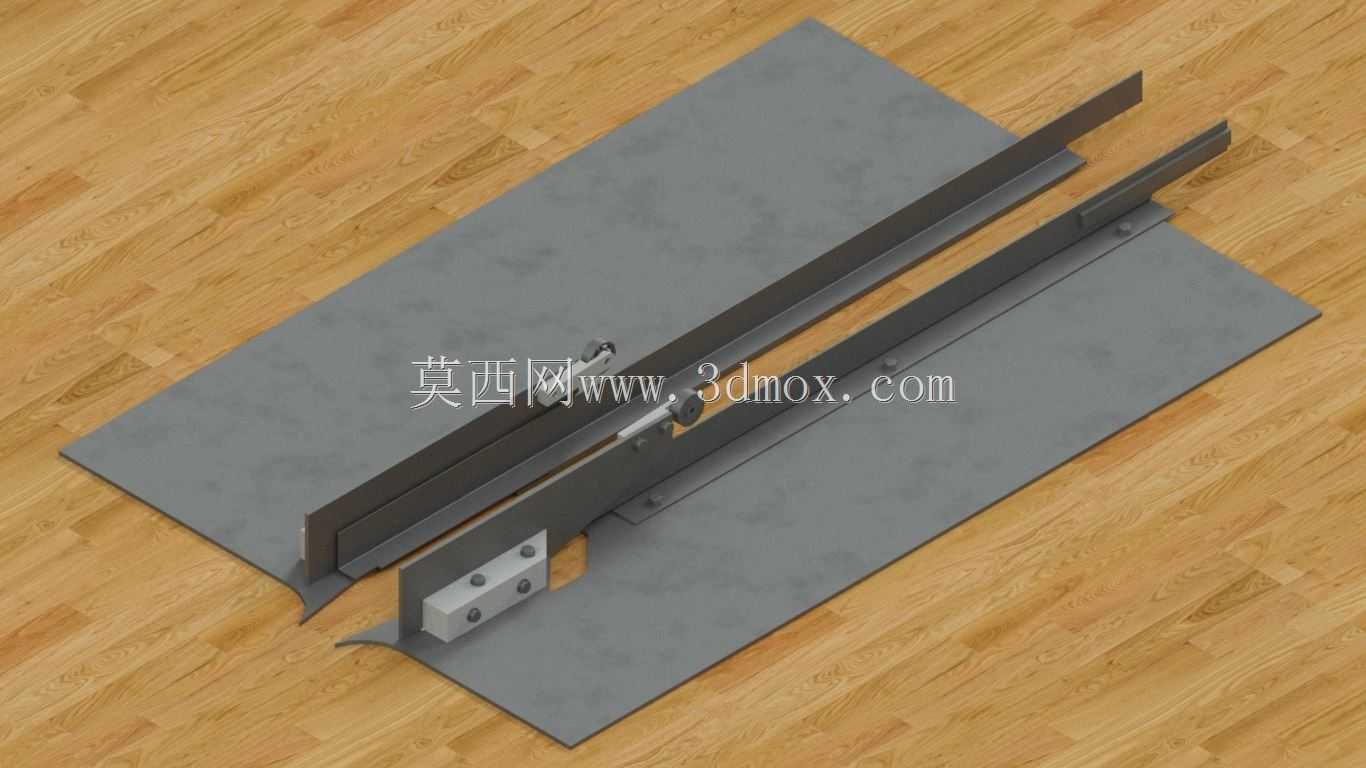

　　在枕式包装生产线的进料段，这类不锈钢成型构件是决定软质无定形物料包装规整度的核心接触部件，很多枕包线在运行时出现的物料卡滞、包装袋型歪斜、封口褶皱问题，追根溯源往往是成型导料结构的曲面设计、安装间隙没有匹配物料特性导致的。从结构形态来看，该构件采用对称分体式布局，两块长条形不锈钢成型板沿物料输送中心线平行布置，板体末端设置弯折导向翼片，翼片通过紧固件与主板体连接，可根据包装膜宽、物料堆积厚度调整翼片的张开角度与探出长度，适配不同规格的枕袋成型需求。板体的进料端做了大圆弧过渡倒角，避免软质条状物料在推送过程中被板边勾扯、刮损，整个与物料接触的表面都做了镜面抛光处理，摩擦系数极低，即便输送蓬松的棉条状物料、散状软质食品、

　　无固定外形的小零件组料，也不会出现物料挂附、积料的问题。从安装边界来看，两块成型板的底部都预留了长条形安装槽，可直接固定在包装机的进料输送架上，安装槽的调节行程覆盖了常规枕式包装机100-350mm膜宽对应的成型通道宽度范围，板体的厚度选用3mm食品级304不锈钢，既保证了长期使用的结构刚性，不会因为物料持续推送挤压出现板面变形，也不会因为板体过厚占用过多输送通道空间。设计这类成型结构时，首先要匹配上游送料机构的出料高度，成型板的进料端上平面需要与送料皮带的上表面保持齐平，误差控制在0.5mm以内，否则物料从皮带过渡到成型通道时会出现卡顿；其次成型通道的宽度要比物料自然堆积的宽度宽出8-12mm，

　　给物料在进入成型器包裹前留出一定的舒展空间，避免物料被过度挤压导致包装袋填充过紧、封口时夹料。翼片的弯折角度需要配合包装膜的翻折成型轨迹，翼片的下边缘要与成型器的导入边平滑衔接，让包装膜在被牵引前进时能顺着翼片曲面逐步将物料包裹成筒状，不会出现膜面拉扯、偏移的问题。在实际生产场景中，这类成型结构常配套在卧式枕式包装机上，处理面条、粉丝、一次性卫生用品、小五金配件组、软质塑胶条这类没有固定刚性外形的物料，相比一体式成型料斗，分体式的结构更方便清理通道内的残留物料，更换生产规格时的调整效率也更高，不需要整体更换成型构件，只需要调整两块板的间距、翼片角度就能快速适配新的包装规格。结构设计时还在板体的非接触面做了减重槽处理，

　　在不降低结构强度的前提下减少构件自重，降低安装调整时的操作难度，板体上的所有连接孔位都做了沉头处理，紧固件安装后不会突出板面，避免勾挂包装膜或者物料。很多一线设备调试人员在调整这类成型结构时，会在板体表面涂抹少量食品级硅脂降低摩擦，但因为该构件的抛光精度足够，大部分常规物料输送时不需要额外润滑就能顺畅运行，减少了生产过程中的物料污染风险。另外，该成型结构的出料端与包装机中封轮的进料口间距控制在15-20mm，这个距离既能保证物料被顺利推送进中封位置，也不会因为间距过大导致包装膜在牵引过程中出现下垂跑偏，翼片的末端做了收窄处理，避免与中封机构的运动部件发生干涉，适配大部分中速枕式包装机的安装尺寸，不需要对原有设备的机架做额外改造就能直接替换安装。
