气动活塞致动器精密结构设计

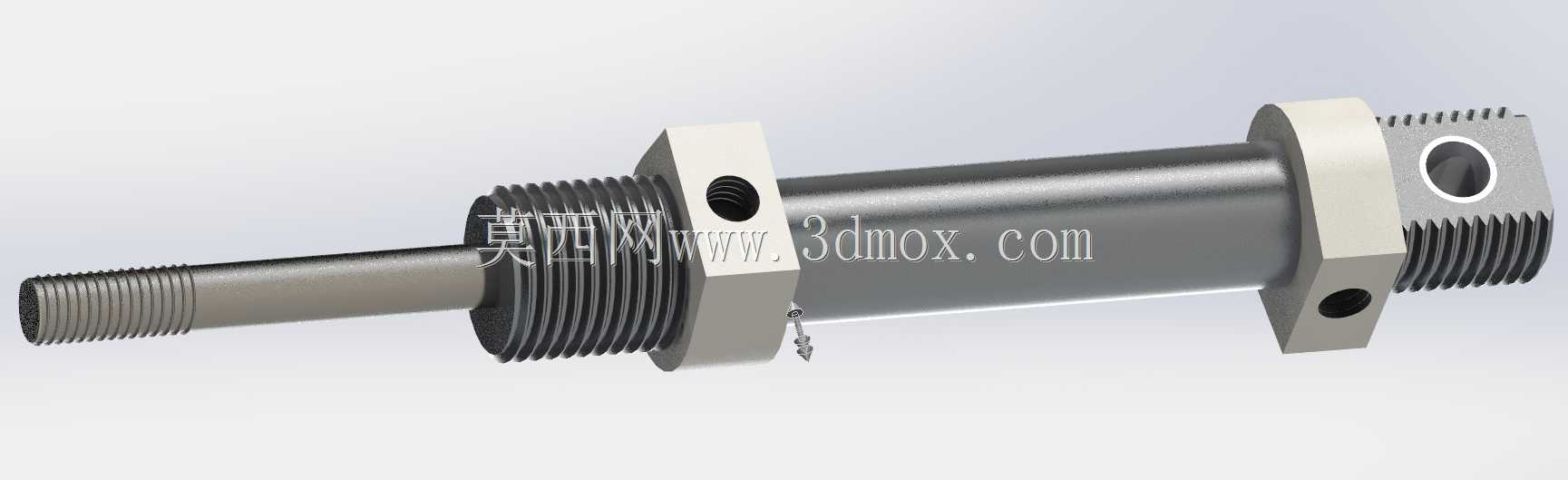

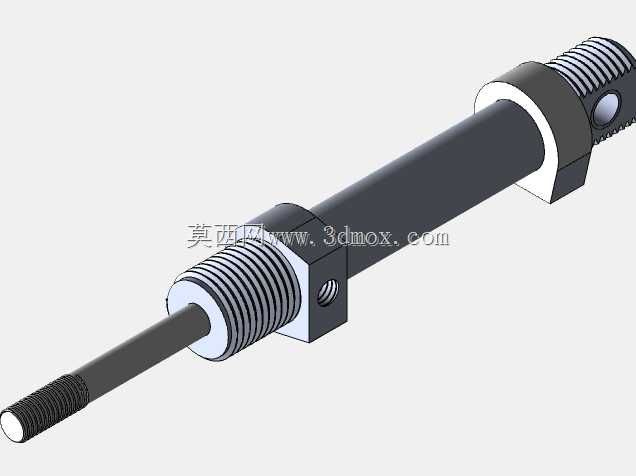

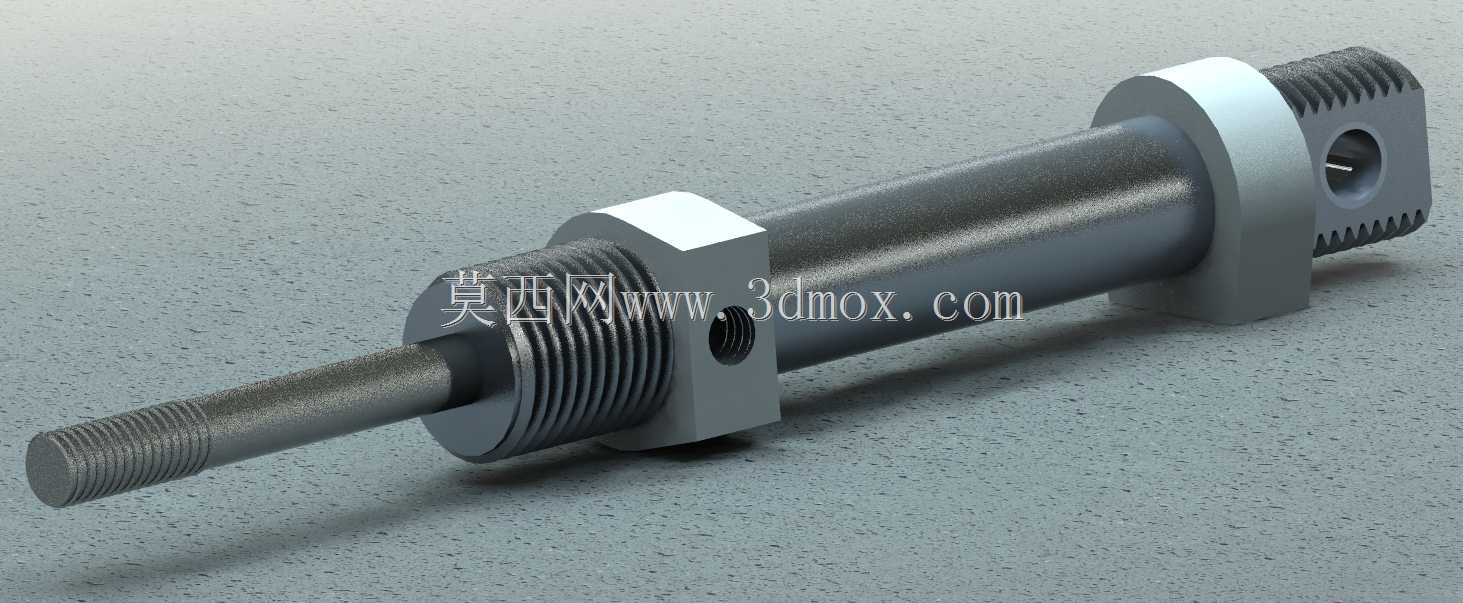

　　就能直接嵌入设备的安装槽内，既缩减了整体安装占用空间，也避免了额外安装件带来的装配累计误差，缸体两端的外螺纹结构可以直接拧入设备的对应安装螺纹孔，或者搭配锁紧螺母实现轴向位置的微调，适配不同的安装深度需求。活塞杆采用了伸出端外螺纹设计，杆部做了等直径光轴过渡，既可以通过螺纹直接连接执行负载，也能搭配导向套实现伸出端的径向支撑，避免长行程伸出时出现杆部弯曲的问题，活塞与缸筒的配合段预留了密封件安装槽位，实际装配时可根据工况压力选择适配的密封圈材质，比如常规0.8MPa以下的工况用丁腈橡胶密封圈即可，若涉及无尘或者高低温工况，则可更换为氟橡胶或者聚氨酯材质的密封件。从安装边界尺寸来看，这款致动器的缸体外径控制在极小的尺寸范围内，在轻工自动化装配线、小型物料推送工位、电子元器件测试夹具这类对执行元件输出力、安装空间有严格限制的场景里，这类小型气动活塞致动器的应用占比极高，区别于大缸径标准气缸，这类结构更适配行程短、响应快、安装位紧凑的工况，常见于3C产品组装工位的小件顶出、夹具的快速夹紧松开、小型分拣机构的摆臂驱动环节，实际运行中依靠压缩空气作为动力源，通过活塞两侧的压差推动活塞杆做直线往复运动，输出稳定的轴向推拉力，相比电动推杆，它的响应速度更快，结构更简单，维护成本更低，适合频繁启停的往复动作工况。从结构设计逻辑来看，这款活塞致动器采用了一体化的缸体与安装法兰集成设计，缸筒外壁直接加工出两个对称的扁方安装位，不需要额外加装安装附件，

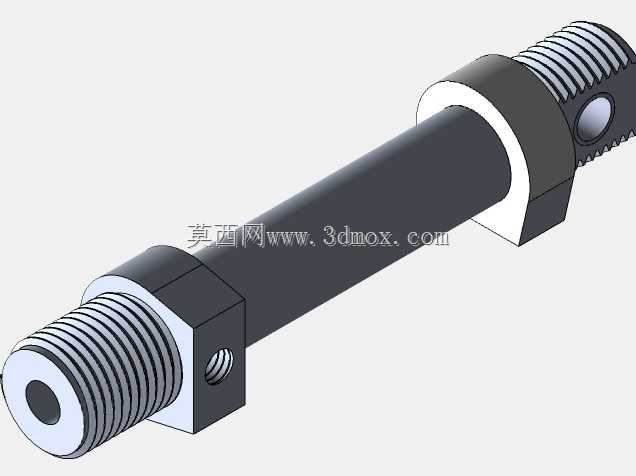

　　安装法兰的径向突出尺寸远小于标准气缸的安装脚架，整体径向占用空间比同缸径的标准气缸缩减近三分之一，轴向总长度在活塞完全收回状态下也做了紧凑化处理，两端的螺纹段长度经过精准核算，既保证足够的螺纹啮合长度满足连接强度要求，也不会因为螺纹过长导致整体轴向尺寸冗余。在气路接口设计上，缸体侧面预留了径向的进气孔，孔位位置避开了安装扁方区域，实际接管时不会和安装结构产生干涉，进气孔的内螺纹规格适配常规的气动快插接头，不需要额外做转接头就能直接连接工厂常规的气动管路。这款结构的设计思路核心是做小型化、集成化的气动执行单元，摒弃了标准气缸冗余的端盖、拉杆结构，把安装结构、密封槽位、连接接口直接集成在缸体本体上，零件数量比同规格标准气缸减少近一半，

　　不仅降低了加工和装配成本，也减少了多个零件连接带来的泄漏点，实际运行时的密封可靠性更高。在实际选型适配时，需要注意这类紧凑结构的活塞致动器的行程普遍较短，适合100mm以内的短行程往复工况，若需要更长行程则要额外搭配活塞杆导向结构，避免活塞杆受径向力导致密封件偏磨，另外缸体的安装扁方在装配时要注意贴合安装基准面，保证缸体轴向和负载运动方向的同轴度，否则会出现活塞杆卡滞、密封件快速磨损的问题。从建模细节来看，所有的螺纹结构都做了真实的牙型建模，安装面的形位公差在建模时就做了对应基准约束，比如安装扁方的两个平面相对于缸筒轴线的对称度、活塞杆轴线和缸筒轴线的同轴度、两端安装螺纹和缸筒的同轴度，这些细节在三维模型里都做了还原，

　　方便后续做工程图导出、装配干涉检查、运动仿真的时候直接使用，不需要再做额外的结构修正。另外活塞的内部缓冲结构也在模型里做了体现，在活塞行程的末端预留了缓冲柱塞的安装位，实际运行时可以通过缓冲调节螺钉调整缓冲气量，避免活塞运动到末端时撞击端盖产生噪音和结构冲击，延长元件的使用寿命。这类结构在通讯类产品的生产测试夹具里应用尤其多，因为通讯产品的组装和测试工位普遍空间狭小，执行元件需要嵌入到夹具内部，不能占用过多的外部空间，同时要求动作响应快，重复定位精度高，这款集成式的气动活塞致动器刚好匹配这类工况的需求，不需要额外设计复杂的安装支架，直接嵌入夹具的安装孔内就能完成固定，气路连接也可以从夹具内部走管，整体外观更整洁，也避免了管路外露带来的剐蹭风险。
